裸視式3D顯示技術
從技術上來看，裸眼式3D可分為光屏障式（Barrier）、柱狀透鏡(LenticularLens)技術和指向光源（DirectionalBacklight）三種。裸眼式3D技術最大的優勢便是擺脫了眼鏡的束縛，但是分辨率、可視角度和可視距離等方面還存在很多不足。
在觀看的時候，觀眾需要和顯示設備保持一定的位置才能看到3D效果的圖像（3D效果受視角影響較大），3D畫面和常見的偏光式3D技術和快門式3D技術尚有一定的差距。不過液晶面板行業巨頭友達光電，研發巨頭3M等已經在積極進行研發，預計部分裸眼式3D顯示設備將于今明兩年實現量產。
光屏障式

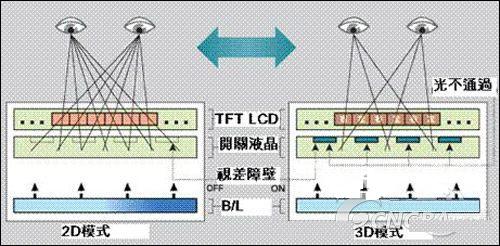

光屏障式3D技術也被稱為視差屏障或視差障柵技術，其原理和偏振式3D較為類似，是由夏普歐洲實驗室的工程師十余年的研究成功。光屏障式3D產品與既有的LCD液晶工藝兼容，因此在量產性和成本上較具優勢，但采用此種技術的產品影像分辨率和亮度會下降。光屏障式3D技術的實現方法是使用一個開關液晶屏、偏振膜和高分子液晶層，利用液晶層和偏振膜制造出一系列方向?yàn)?0°的垂直條紋。
這些條紋寬幾十微米，通過它們的光就形成了垂直的細條柵模式，稱之為“視差障壁”。而該技術正是利用了安置在背光模塊及LCD面板間的視差障壁，在立體顯示模式下，應該由左眼看到的圖像顯示在液晶屏上時，不透明的條紋會遮擋右眼；同理，應該由右眼看到的圖像顯示在液晶屏上時，不透明的條紋會遮擋左眼，通過將左眼和右眼的可視畫面分開，使觀者看到3D影像。
優點：與既有的LCD液晶工藝兼容，因此在量產性和成本上較具優勢
缺點：畫面亮度低，分辨率會隨著顯示器在同一時間播出影像的增加呈反比降低
[page]
柱狀透鏡

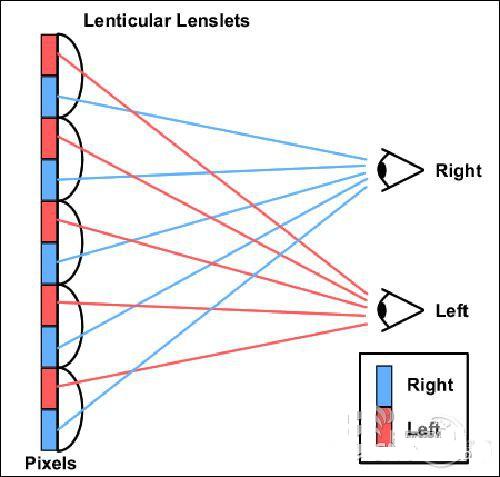

柱狀透鏡(LenticularLens)技術也被稱為雙凸透鏡或微柱透鏡3D技術，其最大的優勢便是其亮度不會受到影響。柱狀透鏡3D技術的原理是在液晶顯示屏的前面加上一層柱狀透鏡，使液晶屏的像平面位于透鏡的焦平面上，這樣在每個柱透鏡下面的圖像的像素被分成幾個子像素，這樣透鏡就能以不同的方向投影每個子像素。于是雙眼從不同的角度觀看顯示屏，就看到不同的子像素。不過像素間的間隙也會被放大，因此不能簡單地疊加子像素。讓柱透鏡與像素列不是平行的，而是成一定的角度。這樣就可以使每一組子像素重復投射視區，而不是只投射一組視差圖像。
之所以它的亮度不會受到影響，是因?yàn)橹鶢钔哥R不會阻擋背光，因此畫面亮度能夠得到很好地保障。不過由于它的3D顯示基本原理仍與視差障壁技術有異曲同工之處，所以分辨率仍是一個比較難解決的問題。
優點：3D技術顯示效果更好，亮度不受到影響
缺點：相關制造與現有LCD液晶工藝不兼容，需要投資新的設備和生產線。
指向光源

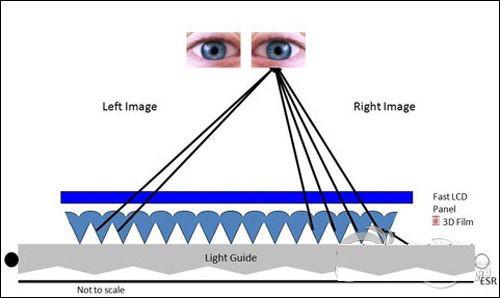

3M的指向光源3D技術
對指向光源（DirectionalBacklight）3D技術投入較大精力的主要是3M公司，指向光源（DirectionalBacklight）3D技術搭配兩組LED，配合快速反應的LCD面板和驅動方法，讓3D內容以排序（sequential）方式進入觀看者的左右眼互換影像產生視差，進而讓人眼感受到3D三維效果。前不久，3M公司剛剛展示了其研發成功的3D光學膜，該產品的面試實現了無需佩戴3D眼鏡，就可以在手機，游戲機及其他手持設備中顯示真正的三維立體影像，極大地增強了基于移動設備的交流和互動。
優點：分辨率、透光率方面能保證，不會影響既有的設計架構，3D顯示效果出色
缺點：技術尚在開發，產品不成熟
