系統演示平臺便于快速進行原型制作與評估
發布時間:2018-02-12 來源:Rosemary Ryan 責任編輯:wenwei
【導讀】系統設計有時十分復雜,需要充分了解許多不同的元件,如果解決方案的各環節可以進行原型制作并快速演示,就可以簡化過程,更重要的是,可以減少設計師面臨的風險。憑借ADI公司的系統演示平臺 (SDP),系統設計師可以重復使用核心元件,在最終系統實施前評估并演示各設計環節。
SDP上提供ADI公司系列產品的元件和實驗室電路評估板,并隨時更新。由于之前使用過該平臺,對其有一定的認知,用戶很容易在熟悉的環境中評估新類別的元件。SDP連接至FPGA評估與原型制作平臺,可以輕松創建并演示采用ADI元件通信的定制FPGA嵌入式設計。用戶可以迅速建立定制評估與原型制作系統,還可以重復使用各種平臺元件,演示各種豐富的硬件與軟件概念,十分簡單經濟。
平臺概述
如圖1所示,系統演示平臺包含一系列控制器板、內插器板和子板,ADI元件和實驗室電路均可輕松使用評估系統??刂破靼逋ㄟ^USB 2.0連接至個人計算機,并通過片上連接器連接至SDP兼容子板。子板包括專用元件評估板和Circuits from the Lab™實驗室電路。內插器板可將控制器板連接至子板,或調整SDP子板,令其適應第三方工具。采用定義引腳排列的標準小尺寸120引腳連接器是平臺上各電路板上的常見元件,可建立定制且易更改的系統??刂破靼迳嫌?20引腳的連接器接頭,子板上有插座連接器,內插器板上則根據功能不同,有接頭或插座(或兩者都有)。

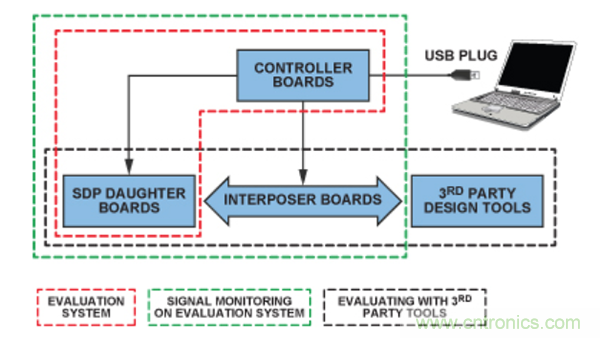

圖1.系統演示平臺概述
控制器板
如圖2所示,控制器板有兩種類型,即SDP-B和SDP-S。兩者都需要通過USB 2.0連接在系統和個人計算機用戶接口之間進行控制和數據傳輸。

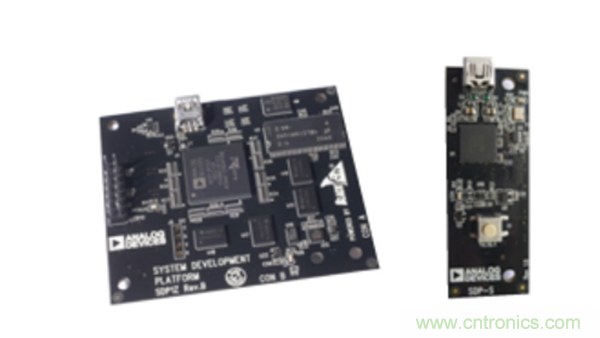

圖2.控制器板:a) SDP-B,b) SDP-S
如圖3所示,SDP-B是一款小尺寸電路板,采用USB mini-B連接器連接個人計算機,其內核為ADSP-BF527 Blackfin®處理器。Blackfin處理器的功能相當于USB控制器,也為子板提供一系列外設接口。這些接口通過兩個相同的120引腳連接器提供,包括SPI、SPORT、I2C,GPIO、定時器、PPI和異步并行接口。SDP-B控制器可與專為SDP設計的任意子板共同使用。兩個120引腳連接器便于將兩個子板同步連接至一個控制器板

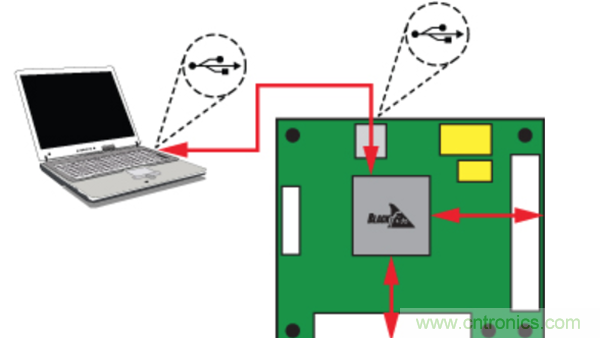

圖3.SDP-B控制器功能概述
SDP-S是一款小尺寸、低成本、僅兼容串行的控制器板,外設接口少于SDP-B。SDP-S的核心元件是USB-串口引擎,它具有一個120引腳的連接器,與SDP-B上的連接器引腳兼容。部分外設接口包括SPI、I2C,和GPIO。SDP-B包含SDP-S的所有功能,因此所有適合SDP-S的電路板均適合SDP-B。表1對比了SDP-B和SDP-S板提供的外設接口。

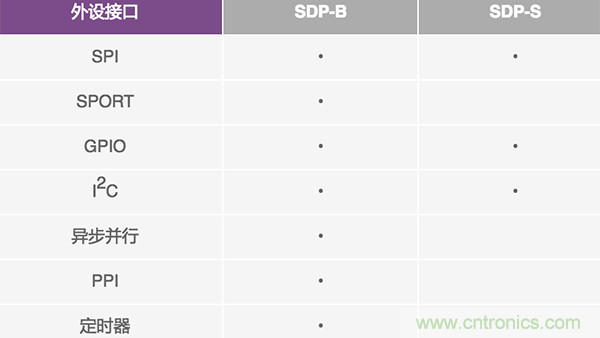

表1. 控制器板
子評估板
如圖4所示,可用于系統演示平臺的數據轉換器、混合信號和射頻元件評估板越來越多。憑借單塊控制板,用戶只需購買一塊子板,便可在選型過程中將其用于準備評估的具體元件或?qū)嶒炇译娐贰?shí)驗室電路結合了子系統級構建模塊和多種ADI元件,可解決常見的設計難題。這些電路板經過精心設計、測試與記錄后,可輕松快捷地實現系統集成,將電路板連接至SDP后,用戶可以地對整個實驗室電路進行原型制作,制作過程和單個元件一樣便捷。如需兼容子板的完整列表,請訪問analog官網。子板必要時可采用外部供電,每個子板均包括相應軟件,可通過控制器與個人計算機通信,如圖5所示。

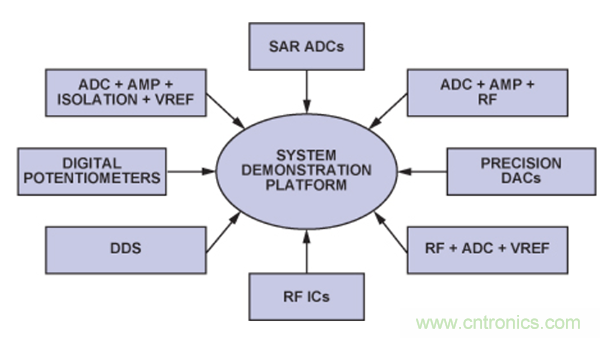

圖4.系統關鍵技術通用評估平臺
圖5.評價體系
內插器板
SDP包括多種內插器板,可在平臺的兩個元件之間發送信號,或?qū)⑵脚_的元件連接至第三方評估系統。SDP分線板位于控制器板和子板之間。一端有120引腳的插座連接器,可連接至控制器板,另一端有120引腳的接頭連接器,可連接至子板。來自插座的信號可直接發送至接頭。每個信號線都有一個通孔探測點,可令其單獨接受監控。這樣,120引腳連接器上的每個信號都可以輕松訪問
輕松集成FPGA設計
BeMicro SDK-SDP內插器可將SDP子板連接至BeMicro SDK ((解決方案開發套件),創建嵌入式FPGA系統原型。BeMicro SDK由Arrow于Altera共同開發。它具有120引腳連接器接頭,可將信號從元件評估板或?qū)嶒炇译娐钒灏l(fā)送至與BeMicro SDK相連的Samtec邊緣連接器。BeMicro SDK由NIOS®II處理器供電,采用Eclipse集成設計環境,用戶可以通過Altera的Cyclone®4 FPGA和一系列ADI評估板輕松定制嵌入式處理器設計和原型制作解決方案。BeMicro SDK采用了Arrow和Altera共同提供的類似USB棒尺寸。BeMicro SDK和BeMicro SDK-SDP內插器可從Arrow公司直接購買。圖6顯示的是BeMicro SDK、BeMicro SDK-SDP內插器和ADI元件評估板。

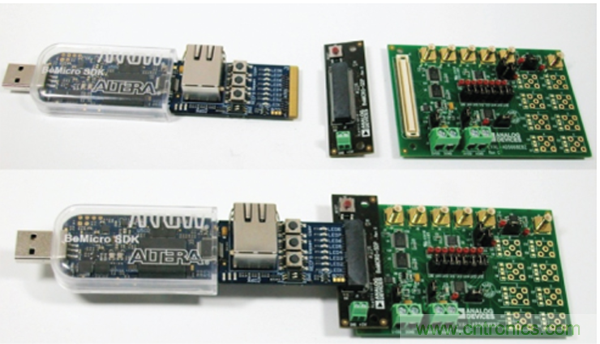

圖6.BeMicro SDK、內插器和SDP控制器

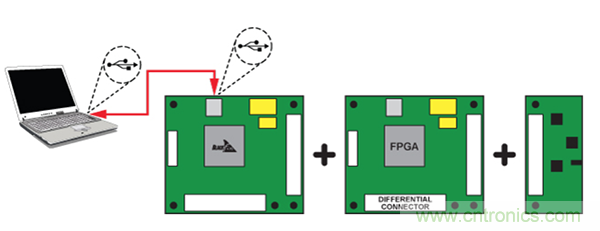

圖7.FPGA系統功能模塊
購買平臺元件
有關控制器板、內插器板和子板的更多信息,請訪問analog官網。表2列出了平臺電路板的報價。
未來模塊
為了簡化系統設計過程,我們需要提供易于使用的演示和評估元件,以解決日益增加的問題,系統演示平臺將不斷發展壯大。2011年9月,平臺中將增加系統功能模塊,為現有平臺提供更多功能。第一個模塊就是FPGA模塊。SDP-FPGA模塊位于控制器板和子板之間,增加了演示或原型制作系統的靈活性。SDP-FPGA模塊可將120引腳連接器連接至控制器板,還具有120引腳的接頭連接器,可連接至子板。SDP-FPGA板還有一個差分連接器,帶差分通信接口的元件可用于SDP平臺。
結論
系統演示平臺為系統設計師提供了之前的單一ADI平臺所不具備的靈活性。隨著平臺的不斷發展,其可重復使用、定制系統演示與原型制作的強大功能也會愈加顯現。子板種類繁多,其中包括元件評估板和實驗室電路,確保系統演示平臺可以提供一站式解決方案,以滿足設計師的評估和演示需求。請訪問analog官網及時掌握SDP的新聞動態。
作者簡介
Rosemary Ryan 是應用技術團隊的應用工程師。她2005年畢業于利默里克大學,獲計算機工程工學學士學位, 2006年加入利默里克ADI公司。2010年畢業于沃特福德理工學院,獲電子工程工學碩士學位。目前就職于精密系統應用團隊,負責系統演示平臺(SDP)的開發。
