【導讀】“唯一的不同,是處處都不同。”這是iPhone 6s的產品定位,很多網友用“one more color”來形容新一代iPhone的“創新”,失望之情溢于言表啊。除此之外,如攝像頭的提升、保證“不彎”的外殼、以及3D Touch技術的加入,或者說iOS 9操作系統都只能說新意缺缺。所以是否真正的“處處都不同”是用戶說了算,而不是蘋果。So,你們有什么看法?歡迎大家來“找茬兒”。
好了吐完槽下面就由筆者來介紹下我們今天的“刀俎”與“魚肉”吧。“刀俎”仍舊是蘋果的“克星”——ifixit拆解團隊。對于這個團隊很多關注產品拆解的朋友應該不會陌生,一直以來蘋果的新品少有能逃過其“魔抓”的。而今天的“魚肉”自然就是近期最炙手可熱的智能手機——iPhone 6s,并且是玫瑰金版。
iPhone 6s拆解
按照慣例還是要先介紹下iPhone 6s的配置。用ifixit的話來說就是“看起來和去年推出的iPhone在外觀上是基本相同的”,不過還是有很多新的特點:配備M9運動協處理器的蘋果A9處理器,機身存儲16GB、64GB、128GB(用戶期待的32GB起步仍舊遙遙無期...)。iPhone 6s選用的是一塊為1334*750像素的4.7英寸(326ppi)支持3D Touch的高清視網膜屏幕,主攝像頭終于升級達到1200萬像素,支持4K視頻錄制(僅在iPhone 6s plus上配備光學防抖),前置攝像頭像素為500萬。
除此之外,為了增強機身硬度(避免再次被掰彎),iPhone 6s機身外殼采用了7000系列鋁合金,此前經過測試這種材質在抗壓方面比iPhone 6所選用的合金要好上很多,當然如果用戶非要嘗試掰彎的感受還是會做到的。此外還有802.11a/b/g/n/ac Wi?Fi with MIMO、藍牙4.2、NFC以及23頻段的LTE。當然為了更好配備3D Touch的使用,Taptic Engine也加入到了iPhone 6s中,此前這項技術應用到了Apple Watch上。

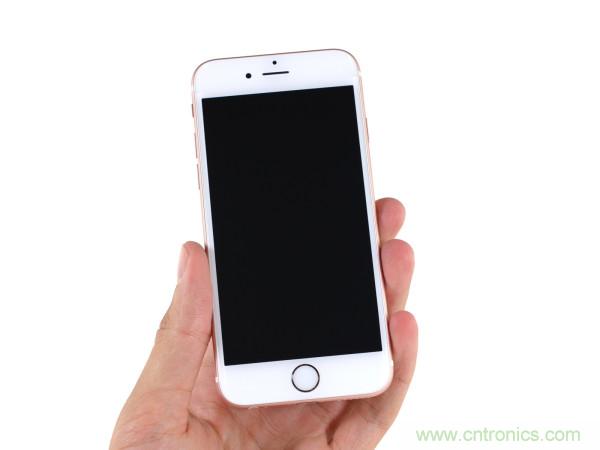

iPhone 6s
此外,或許是由于3D Touch的原因,iPhone 6s重量為143g比iPhone 6的129g要多上一些,當然也要厚一些(約0.2mm)。

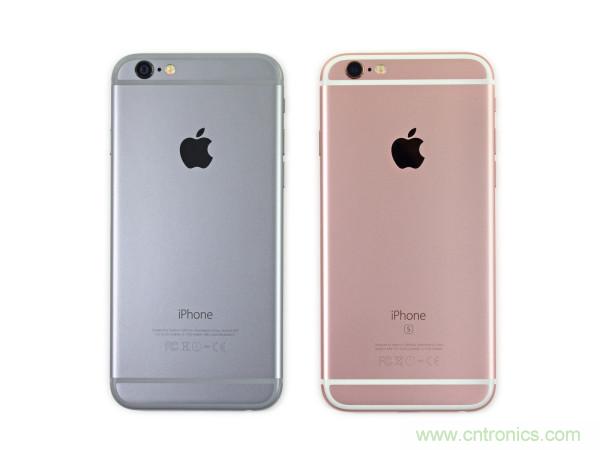

iPhone 6與iPhone 6s

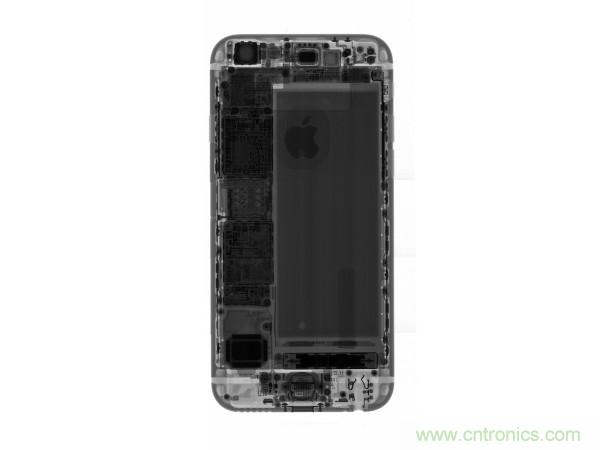

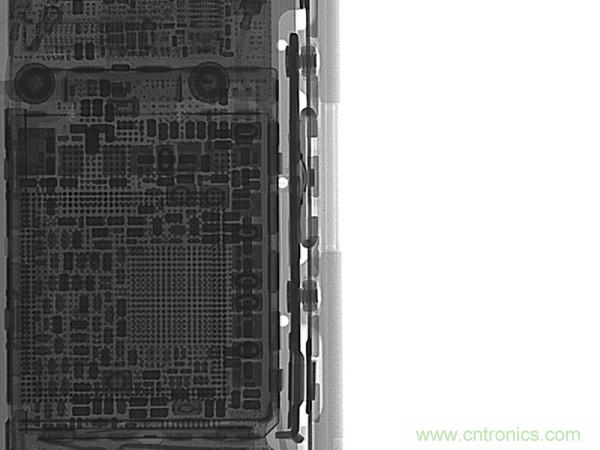

拆解開始之前,讓我們通過X光來透視iPhone 6s一次,也就是下面這樣子!
X光下iPhone 6s
OK,熱身活動結束,下面就請大家欣賞ifixit帶來的iPhone 6s拆解!
拆解開始

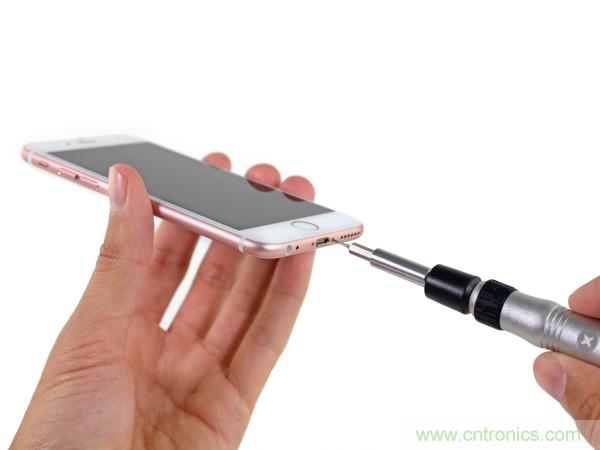

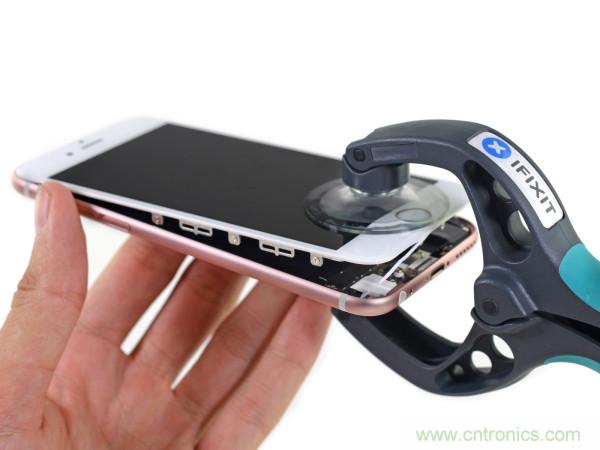

拆解開始首先要將機身正下方的螺絲擰下來。對于蘋果的細節設計,ifixit予以了充分的贊揚,哪怕僅僅是一顆螺絲釘也在其表面的配色上下了功夫,然而這在阻擋拆解的路上并沒有什么用。此外ifixit還指出,蘋果在手機周邊加入了4個粘合帶,不過再完備的拆解工具面前,再一次完敗。于是我們就看到了屏幕下方的世界。

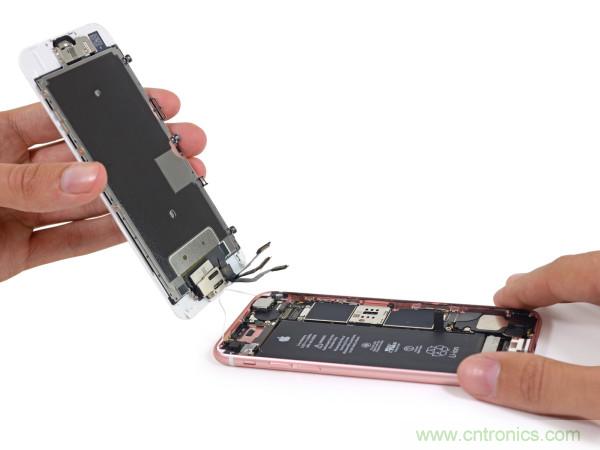

分開屏幕
機身內部

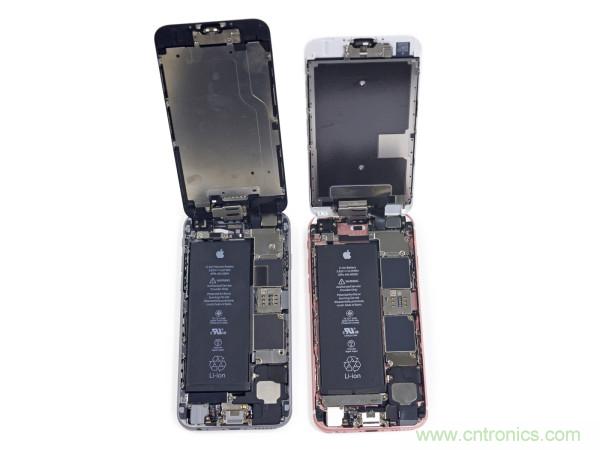

在開啟屏幕后,就會發現iPhone 6s內部布局與iPhone 6有著很多差別。Taptic Engine占據了很多空間,這也是電池縮小的重要原因。此外,為屏幕準備的纜線也由iPhone 6的四個變?yōu)槿齻€。
iPhone 6(左)與iPhone 6s(右)內部對比

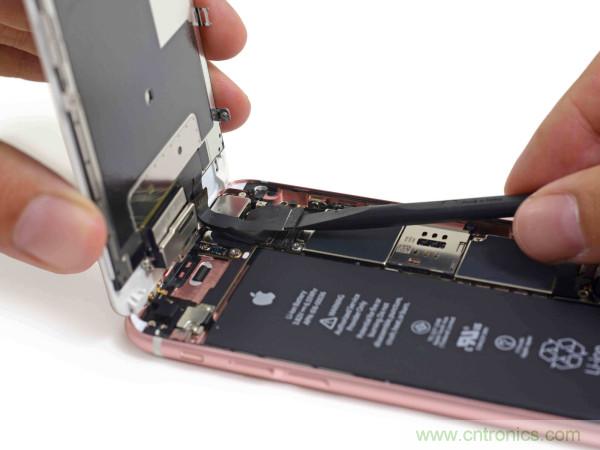

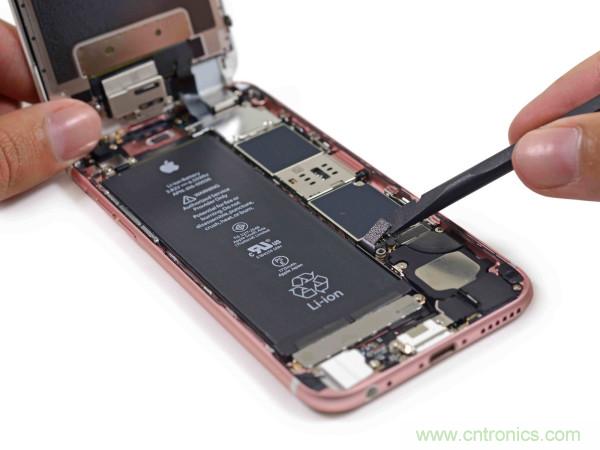

接下來就是擰下螺絲以及分開與電池相連的排線。ifixit指出在這里蘋果還是很“厚道”的使用了比較常規的螺釘固定,因此拆解要容易了一些。
分離屏幕模組
分離屏幕模組
接下來再取下屏幕模組時就沒有遇到什么困難了。iPhone 6s的屏幕模組重量達到了60g,比去年的iPhone 6要多了15g甚至已經是去年iPhone 6 plus屏幕模組的重量,由此可見隨著3D Touch的加入,在iPhone 6s的內部,變化還是不少的。
取下屏幕模組

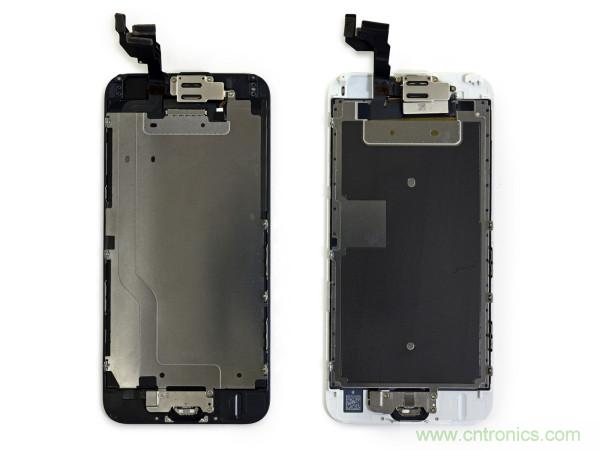

諸多改變也使得iPhone 6s的液晶平板設計有些不同。
左側為iPhone 6,右側iPhone 6s

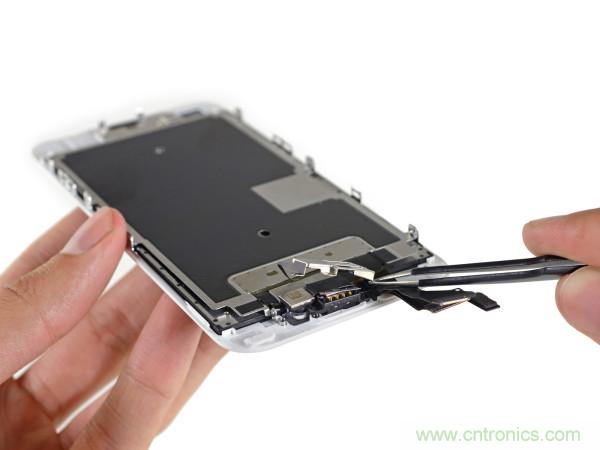

接下來為了取下屏蔽板,首先要將支架、揚聲器以前置攝像頭卸下。
拆解屏蔽板的一側支架

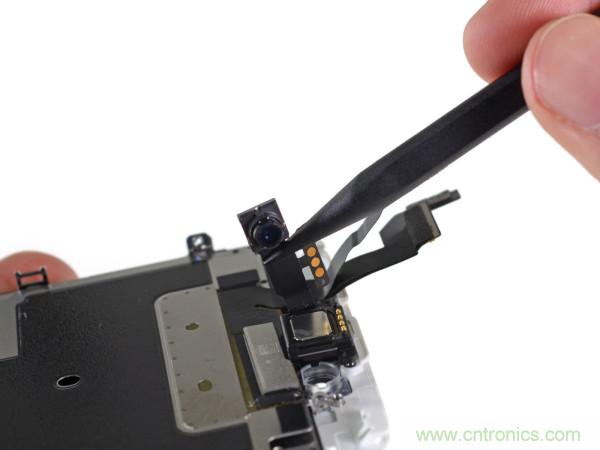

對于蘋果手機的Facetime攝像頭,ifixit指出從120萬像素到如今的500萬像素在外觀上變化不大。
前置攝像頭

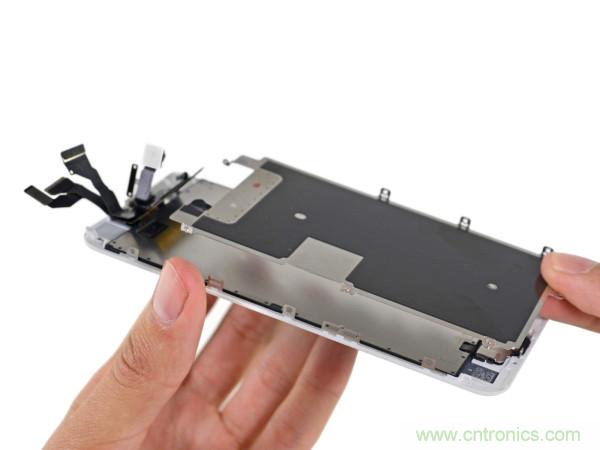

接下來就要花上一些時間來看看iPhone 6s重要的亮點:3D Touch屏幕。
取下屏蔽板

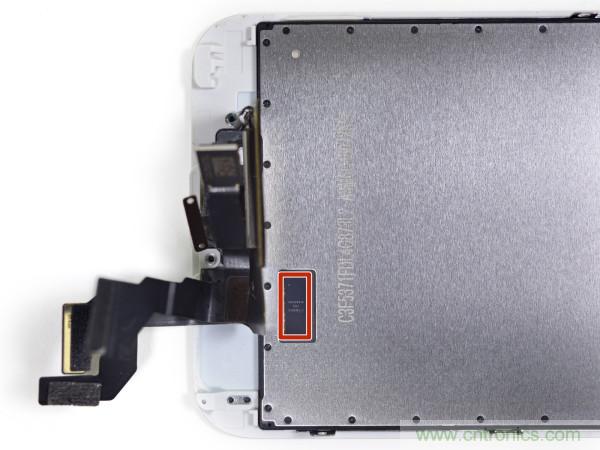

在將屏蔽板卸下來之后可以看到一枚芯片,而ifixit團隊認為這枚芯片正是有關3D Touch的。這枚芯片型號為343S00014(命名方式十分符合蘋果的風格)。
屏幕背部的芯片

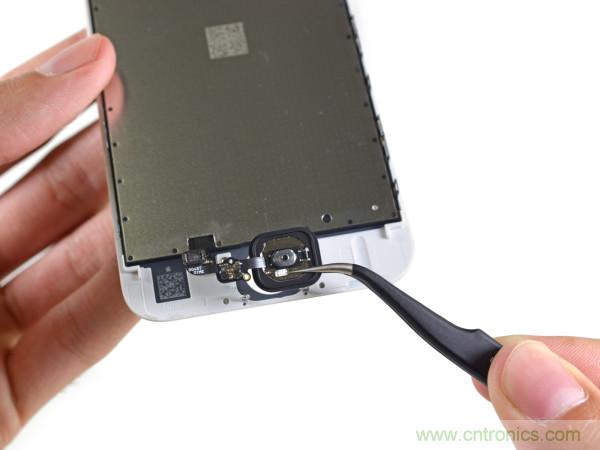

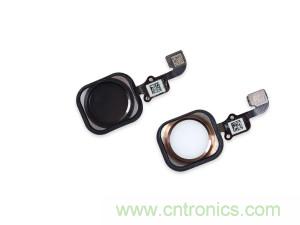

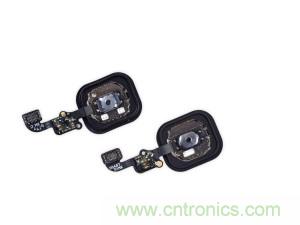

接下來就是Home鍵了,很容易就能取下來,同時ifixit也表示如果是Home鍵故障,修復起來比較容易。
取下Home鍵
盡管目前沒有任何結論證明iPhone 6s上的Touch ID要比以往的反應更加快速靈敏,但是ifixit笑言:“如果這是蘋果說的,那么它必須是真實的”。
Home鍵

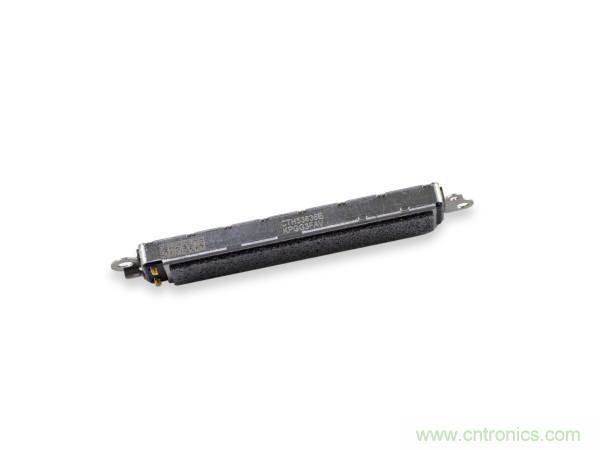

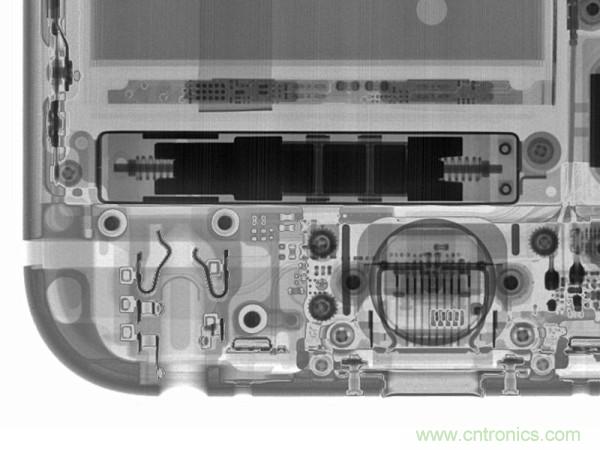

接下來是全新的Taptic Engine,通過X光照射可以看出這個配件采用了線性振動機制,也就是說有一個震蕩達到峰值輸出(筆者:在我的理解上就是這種機制可以在壓力感應上更加靈敏,從而避免誤操作)。
X光下Taptic Engine
Taptic Engine

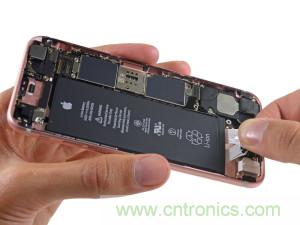

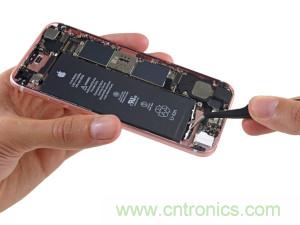

iPhone 6s電池容易拆解(或者說iPhone電池容易拆解)這一特點得到了ifixit的充分贊揚,甚至希望這一方式永遠不會被替換...
拆解電池

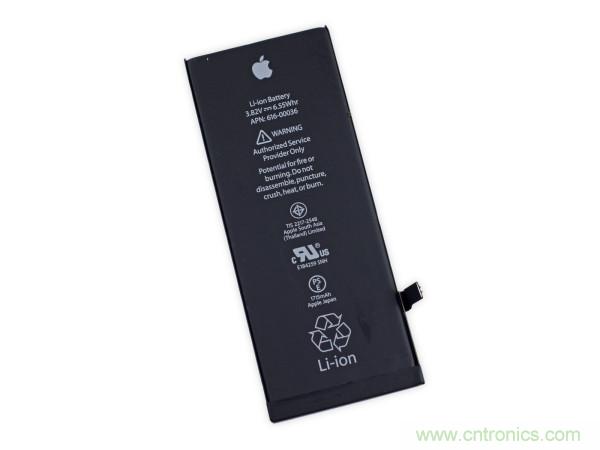

下面就是取下電池了,讓人心碎的是正如筆者前面所言,由于Taptic Engine的加入,iPhone 6s的電池容量確實下降了。去年iPhone 6的電池容量為1810mAh,而新的iPhone 6s電池規格為:3.8V 6.55W,容量1715mAh下降還是十分明顯的。對于電池續航,蘋果表示可以3G通話14小時,待機時長10天與iPhone 6一樣(這是軟件優化的結果?)
iPhone 6s電池

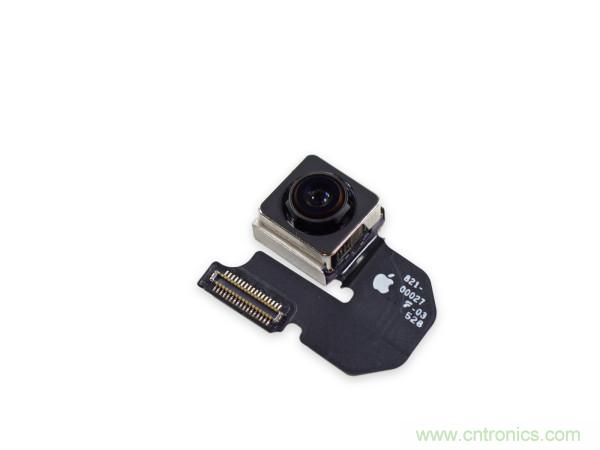

接下來是終于告別萬年800萬像素的1200萬后置攝像頭。50%的像素提升并沒有對相機帶來副作用,反而會有更快、更準確的對焦。

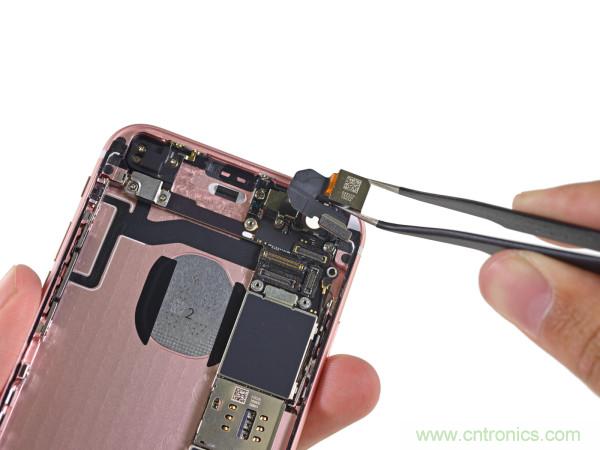

取下主攝像頭
此外新的iSight攝像頭也讓iPhone終于進入了4K視頻錄制的舞臺,此前主要以Android手機為主。
攝像頭

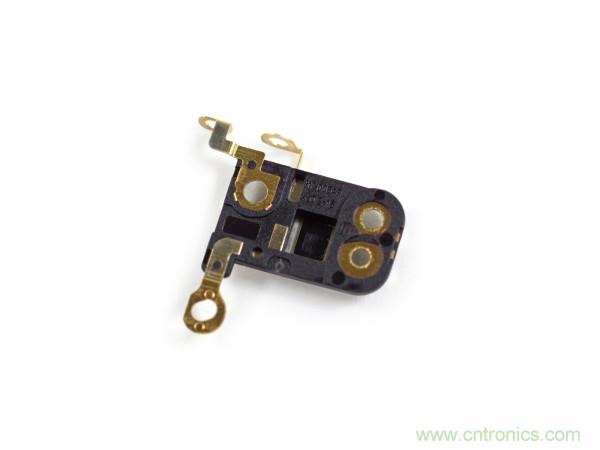

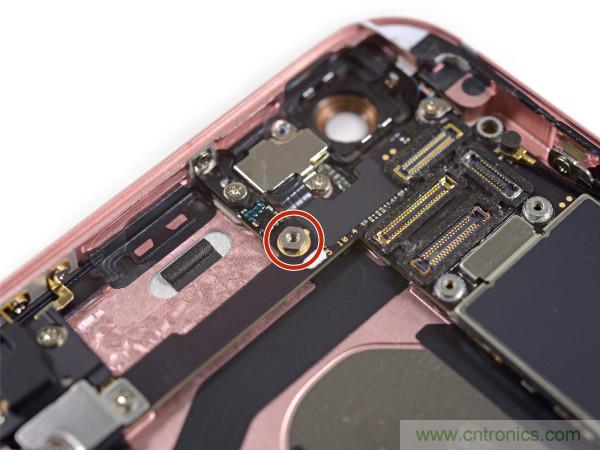

再去下天線模塊時,ifixit團隊遇到了一些困難——“特別的”螺絲。
天線模塊
天線模塊

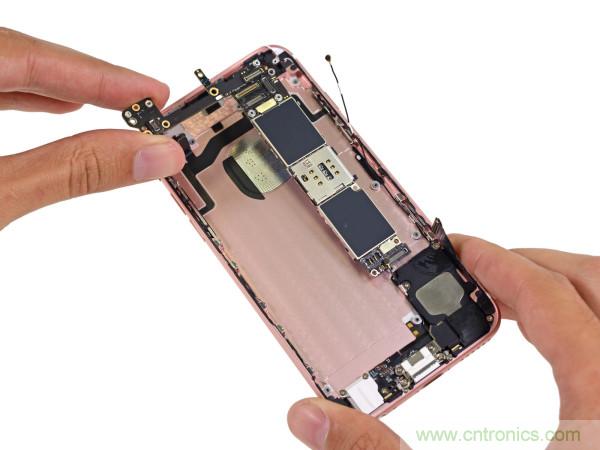

現在,終于到了取下主板的一刻。
取下主板

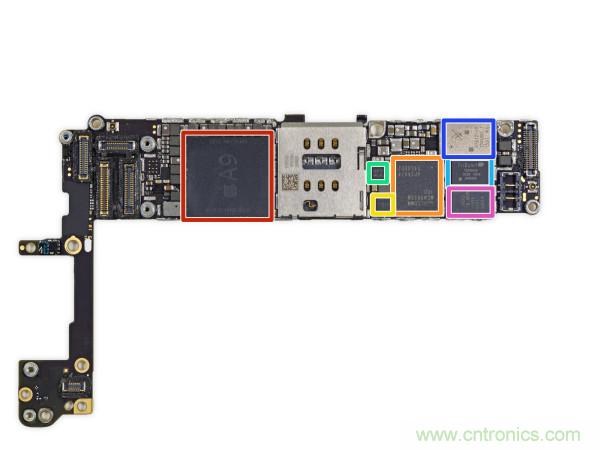

主板一側,紅色區域為蘋果A9芯片和三星2GB apl0898 LPDDR4內存;橙色區域為高通mdm9635m LTE芯片,6調制解調器;黃色區域為InvenSense mp67b 6軸陀螺儀和加速度計的組合(與iPhone 6一樣);綠色區域為博世傳感器3P7 La 3軸加速度計;淺藍色區域為TriQuint tqf6405功率放大器模塊;深藍色區域為Skyworks sky77812功率放大器模塊;粉色區域為Avago afem-8030功率放大器模塊。
主板芯片介紹

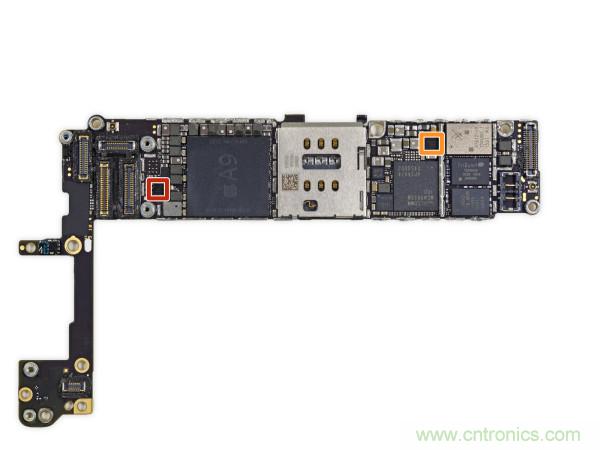

此外在主板這一側還有兩個集成電路,紅色區域為57a6cvi與橙色區域為高通qfe1100包絡跟蹤IC。
主板芯片介紹

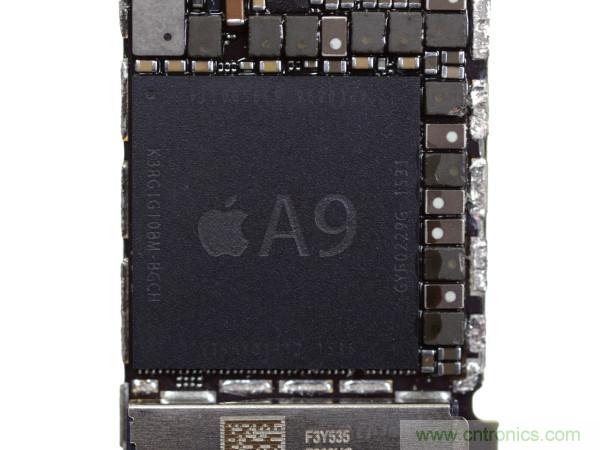

據悉A9芯片要比A8在尺寸上縮小了15%,但是ifixit團隊指出他們無法給出確切的數據,但是A9在封裝后尺寸約為14.5X15毫米,而A8則為13.5X14.5毫米。當然A9的封裝內部應該包括一個小的A9芯片以及嵌入式M9運動協調處理器。
A9處理器

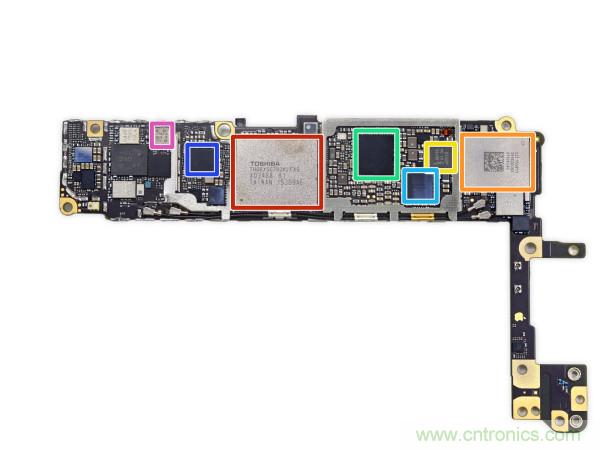

當然,以上這些還不是主板的全部內容,接下來讓我們看看它的另一側。紅色區域為東芝thgbx5g7d2klfxg 16GB 19納米NAND閃存;橙色區域為通用科學工業339s00043 Wi-Fi模塊;黃色區域為恩智浦66v10 NFC控制器;綠色區域為Apple/Dialog 338S00120 電源管理模組;淺藍色區域為Apple/Cirrus Logic 338S00105音頻模組;深藍色區域為高通pmd9635電源管理模組;粉色區域為Skyworks sky77357功率放大器模塊(可能的sky77354迭代)。
主板一側介紹
作為密集恐懼癥的克星,主板的內容還有很多,比如下圖中的紅色區域為村田240前端模塊;橙色區域為RF Micro Devices rf5150天線開關;黃色區域為恩智浦1610a3(在iPhone 5S和5C發現可能的迭代1610a1);綠色區域為Apple/Cirrus Logic 338s1285音頻模組(在iPhone 5S發現可能的迭代338s1202音頻編解碼器);淺藍色區域為德州儀器65730aop電源管理模組;深藍色區域為高通WTR3925射頻收發器;粉色區域可能是博世傳感器氣壓傳感器(BMP280)。
主板一側芯片模組介紹

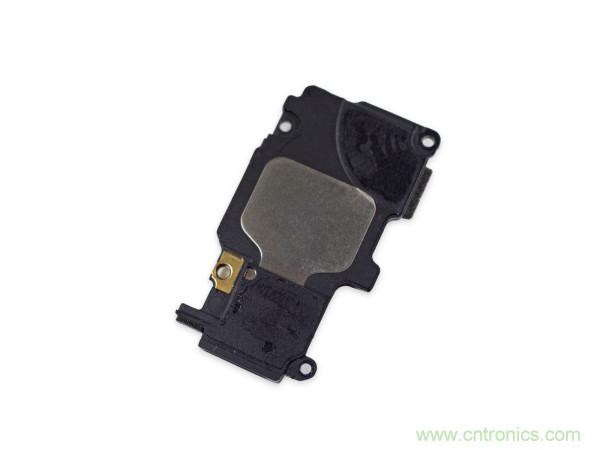

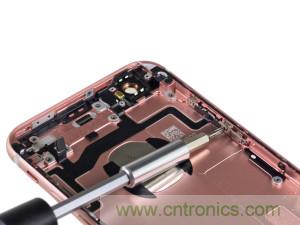

看過以上“高能”內容之后,讓我們緩解下精神看看下面這些配置。首先是揚聲器,iPhone 6s的揚聲器與iPhone 6還是十分相似的,如果非說改變,那么歸其原因可能又是Taptic Engine惹的禍。

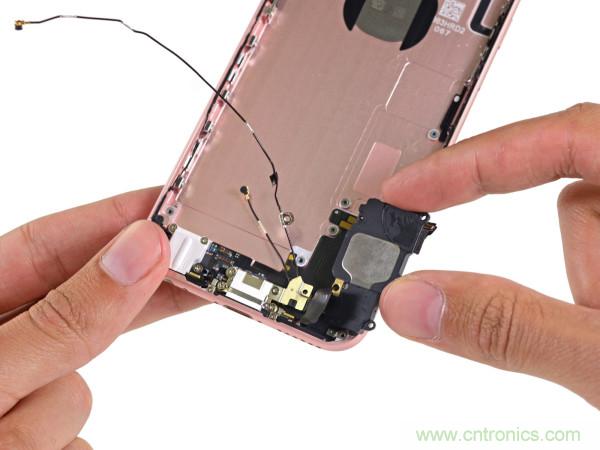

取下?lián)P聲器
揚聲器

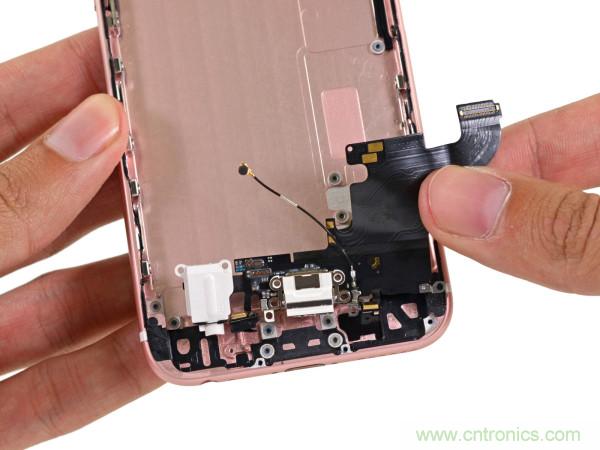

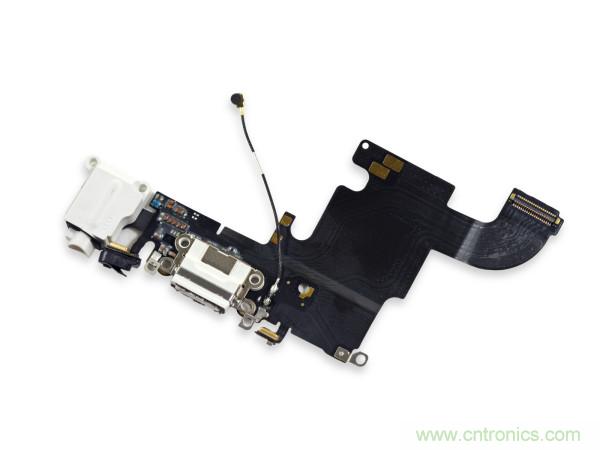

下面是iPhone 6s上的lightning接口模組。在這個模組上有兩個麥克風,而lightning接口的優良性能可以很好滿足用戶充電和數據傳輸?shù)男枨蟆?/div>
取下接口模組

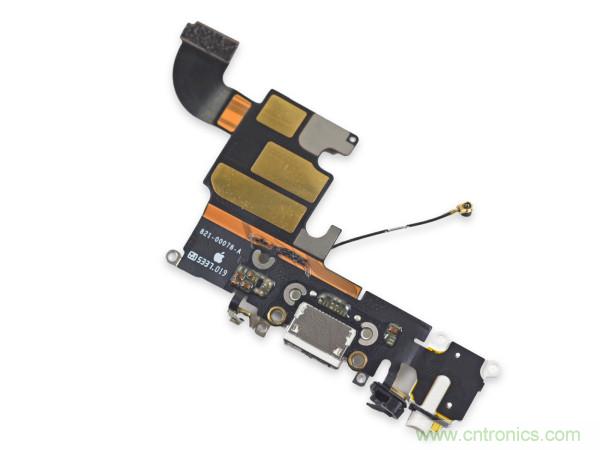

接口模組
在這里ifixit也介紹了一個維修上的難點,那就是這個模組的纜線“內容太豐富”、設計太緊湊,如果一個單元出了問題可能以為這整個電纜都需要更換。
接口模組
最后要看的就是鎖屏鍵了,盡管配備了防水措施,但是往日的大橡膠墊不見了。ifixit指出,iPhone 6s不帶有防水等級,也就是說“不要讓水和智能手機成為朋友!”
拆解鎖屏鍵
X光下的鎖屏鍵

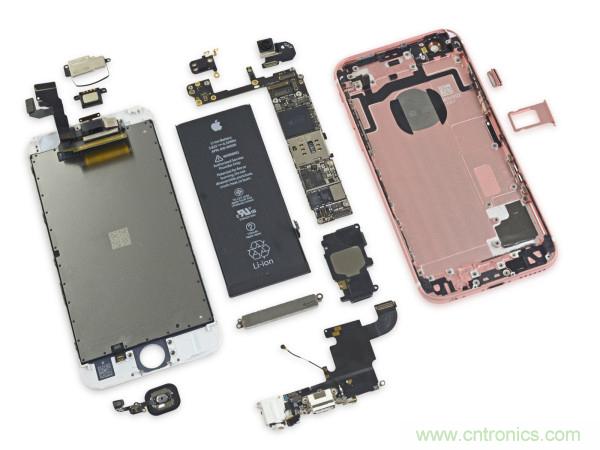

終于拆解完成,下面送上一張全家福。
iPhone 6s拆解全家福
對于iPhone 6s的修復難度,ifixit打了7分(10分最易修復),這個成績得益于蘋果精湛的工業設計。
iPhone 6s修復難度評分
對于iPhone 6s設計上的優點,ifixit也做了簡單介紹,比如顯示模組作為第一組件,簡化了屏幕維修;盡管電池包裝在內部,需要一些專業工具和去膠技術,但是想要更換并不困難。
相對來看,給iPhone 6s修復拉分的設計包括:Touch ID與電路板連接,一定程度上增加了修復難度,此外還有一個老生常談的問題就是iPhone采用的螺絲,還是需要專業的工具來進行拆卸。
新增的女性配色,尤其是對于亞洲女性而言,無疑具有極大的吸引力,是進一步刺激iPhone 6s在國內的銷量的大招。至此,one more color的iPhone 6s拆解完全結束,用戶是否心甘情愿為iPhone 6s的創新買賬?相信每個人心里都有一本帳。大家有什么看法?或支持,或吐槽,歡迎大家暢所欲言!
