導通

在負載電流過零時，門極用直流或單極脈沖觸發，優先采用負的門極電流，理由如下。若運行在3+象限，由于雙向可控硅的內部結構，門極離主載流區域較遠，導致下列后果：

1.高IGT：需要高峰值IG。

2.由IG觸發到負載電流開始流動，兩者之間遲后時間較長：要求IG維持較長時間。

3.低得多的dIT/dt承受能力：若控制負載具有高dI/dt值（例如白熾燈的冷燈絲），門極可能發生強烈退化。

4.高IL值（1-工況亦如此）：對于很小的負載，若在電源半周起始點導通，可能需要較長時間的IG，才能讓負載電流達到較高的IL。在標準的AC相位控制電路中，如燈具調光器和家用電器轉速控制，門極和MT2的極性始終不變。這表明，工況總是在1+和3-象限，這里雙向可控硅的切換參數相同。這導致對稱的雙向可控硅切換，門極此時最靈敏。

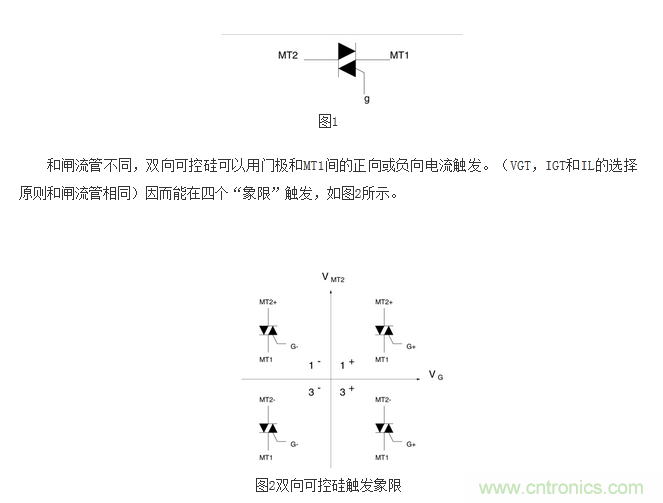

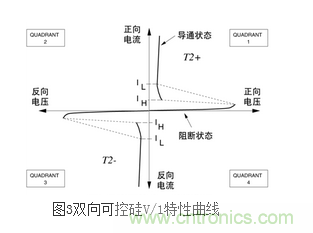

說明：以1+、1-、3-和3+標志四個觸發象限，完全是為了簡便，例如用1+取代“MT2+，G+”等等。這是從雙向可控硅的V/I特性圖導出的代號。正的MT2相應正電流進入MT2，相反也是（見圖3）。實際上，工況只能存在1和3象限中。上標+和-分別表示門極輸入或輸出電流。

將上述內容進行精華總結，就是本文中想要向大家傳達的，雙向可控硅中導通的關鍵準則：設計雙向可控硅觸發電路時，只要有可能，就要避開3+象限（WT2-，G+）。

本文針對雙向可控硅應用中關于導通方面的內容進行精華總結，給出言簡意賅總結內容的同時，還將規則的由來與原理進行了講解，方便讀者理解。在進行雙向可控硅設計之前不妨花上幾分鐘來閱讀本文，詳細一定會有意想不到的收獲。
