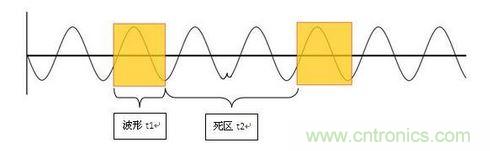

圖1 死區時間



數字示波器在工作時總會先采集數據，然后再對這些數據進行處理和顯示，有一點必須了解，那就是示波器數據取樣速度遠快于數據處理速度，使得它不得不在數據處理期間停止取樣，這樣必然導致死區t2內的所有波形因沒有采集而丟失，示波器的基本原理如圖2所示。

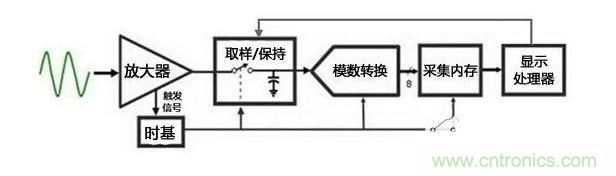

圖2 示波器原理



與示波器死區時間對應的參數是示波器的波形刷新率，又叫波形捕獲率，示波器在特定時基本下的波形刷新率是可通過Trigger Out接口去測得，示波器的波形刷新率越高越好。



波形刷新率F = 1/（t1+t2） （wfms/s）



在特定時基檔位下，波形時間t1是確定的，那么波形刷新率越高，就意味著波形死區時間越短，漏掉的波形越少。例如對于T公司的MSO4054而言，它在時基為50ns/div時基下，波形刷新率可達到最高50kwfms/s，那么每秒的波形時間等于50*10*50000 = 25ms，死區時間為975ms，故而波形死區高達97.5%，用戶觀察到的有效波形僅占全部波形的2.5%。

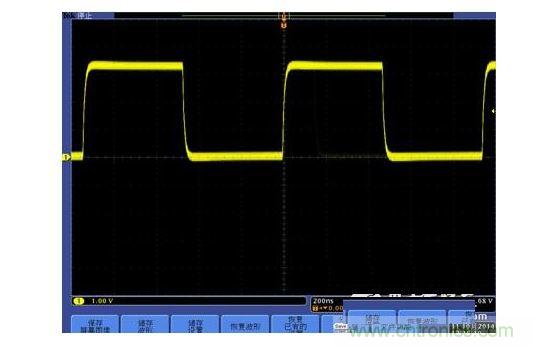

圖3 50kwfms/s波形刷新率下觀察的波形信息

ZLG的ZDS2022示波器同樣在50ns/div時基下，波形刷新率卻能達到330，000wfms/s，使每秒波形時間長達231ms，約T公司MSO4054的9.24倍。用兩臺示波器觀察同一個信號，時基均調到200ns/div時，ZLG的ZDS2022能更短時間內發現信號異常，但是MSO4054卻不能。

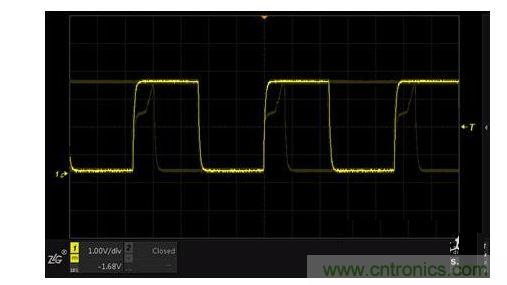

圖4 330，000wfms/s波形刷新率下觀察的波形信息



如今，仍然有許多工程師還繼續用模擬示波器，因?yàn)槟M示波器不會存在波形死區，卻也存在其他的不足，比如無法做數據統計分析，無法記錄等，這也是模擬示波器用戶越來越少的原因。為了減少波形死區對信號分析的影響，建議在購買示波器時務必選擇高波形刷新率的示波器。



而很多示波器用戶無不關心示波器的刷新率指標，近期我司FAE在與客戶交流時，很多客戶對ZDS2022示波器具有33萬次幀/秒的高刷新率很感興趣，這樣高的刷新率到底是怎樣做出來的呢？





波形刷新率又叫波形捕獲率，指的是每秒鐘波形刷新的次數，表示為波形數每秒（wfms/s）。事實上，示波器從采集信號到屏幕上顯示出信號波形的過程，是由若干個捕獲周期組成的。一個捕獲周期包括采樣時間和死區時間，模擬信號通過ADC采樣量化變轉為數字信號同時存儲，整個采樣存儲過程的時間稱為采樣時間。示波器必須對存儲的數據進行測量運算顯示等處理，才能開始下一次的采樣，這段時間稱為死區時間。死區時間內，示波器并沒有進行波形采集。一個捕獲周期完成就會進入下一個捕獲周期。捕獲周期的倒數就是波形刷新率，如圖1.1中所示，波形刷新率=1/（Tacq+Tdeat）。

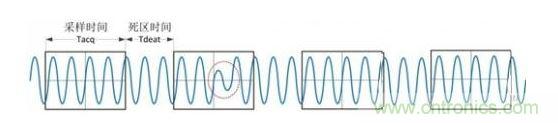

圖5 示波器采樣過程示意圖







如圖5中所示，波形刷新率為T(mén)acq（采樣時間）和Tdeat（死區時間）的倒數，其中采樣時間由示波器屏幕的采樣窗格決定，用水平時基檔位乘以水平方向格數，當水平時基確定后，采樣時間就會固定。



而死區時間是由示波器的處理能力決定的，當示波器對數據處理能力不足時，就會對采集的大數據不能及時進行處理，死區時間就會變長，刷新率就會降低;當示波器對數據的處理能力很強時，死區時間就會變短，相應刷新率就會很高。因此死區時間是影響刷新率的重要因素。



增大觸發釋抑時間相當于變相地增加了死區時間，因?yàn)樵卺屢制陂g，觸發電路封閉，觸發功能暫停，即使有滿足觸發條件的信號波形示波器也不會觸發，所以也會影響刷新率。但觸發釋抑時間并非指死區時間。



當對大周期重復波形進行觸發時，由于波形中存在很多滿足觸發條件的波形點，導致觸發波形不穩定，為了得到穩定觸發的波形，我們可以設置觸發釋抑時間，使波形每次都在同一個點觸發，穩定顯示觸發波形。如圖1.2中，可將釋抑時間設置為》200ns但《600ns的值。

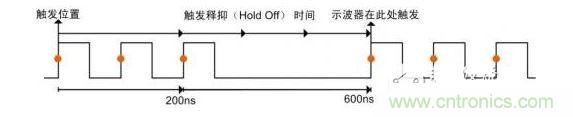

圖6  觸發釋抑時間





對刷新率有重要影響的死區時間是如何計算出來的呢？



當捕捉一個脈寬在40ns~60ns的異常脈沖時，合適的水平時基檔位可設在50ns/格，此時ZDS2022示波器具有33萬次幀/秒的波形刷新率，意味著每次觸發采樣占用的總捕獲時間T=1s/330KHz=3.03us，則有效的采樣時間為50ns/divX14（ZDS2022示波器水平方向有14個格）=700ns。那么死區時間百分比為（3030-700）/3030=76.89%。



捕獲相同的異常脈沖，在相同時基檔位下，若T示波器具有50K幀/秒的刷新率，則就意味著每次觸發采樣占用的總時間為，T=1S/50KHz=20us，有效的采樣時間為50ns/divX10（該示波器水平方向有10個格）=500ns，則死區時間百分比為（20000-500）/20000=97.5%。



死區時間越長，捕獲到偶發信號的概率就會越低，當小概率異常波形出現在死區時間時，示波器就不會捕獲到該異常，對信號的調試會產生很大影響。





那么為什么ZDS2022示波器能夠做到高達33萬次幀/秒的刷新率呢？死區時間低至76.89%，比一般示波器97.5%的死區時間竟然低了21.13%！

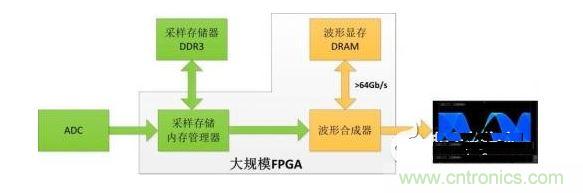

圖7 波形合成器框圖



ZDS2022示波器采用超大規模FPGA進行波形合成，都是全硬件加速處理;



ZDS2022示波器采用超大規模FPGA集成波形顯存，總線帶寬高，使數據處理時間大大減少，且采用了多線程并行處理的方式;



ZDS2022示波器的波形合成全都采用優化算法進行處理。





示波器的刷新率直接決定了捕獲異常毛刺的能力，只有真正掌握了刷新率的本質，才能正確認識示波器的刷新率指標，ZDS2022示波器具有33萬次幀/秒的刷新率，能快速捕獲波形異常，高效實用！說再多，也不如您親自測一測！
