saber仿真中常碰到的幾個問題

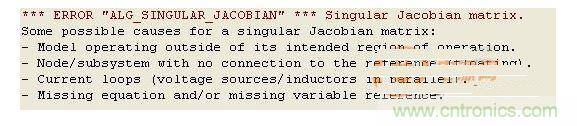

常見錯誤提示
圖1
Model operating outside of its intended region of operation
運算出的結果使得模型超出了它正常的運行范圍,找不到解，表現為不收斂了。
處理這個問題比較麻煩，需要具體分析。
Node/subsystem with no connection to the reference (floating).
系統中缺少參考點，可能有某些端口沒有連接，處于懸空狀態。
Current loops (voltage sources/inductors in parallel).
存在電流環路.電流源只能并聯不能串聯。
電感與電壓源不能直接并聯，仿真的時候可以通過串電阻解決。
Missing equation and/or missing variable reference.

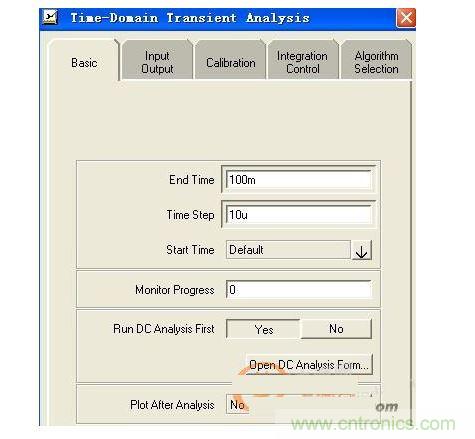

用軟件自帶模型仿，一般不會出現這個錯誤。還有就是新手在仿真的時候，容易忘記DC分析，這一點要注意。建議在瞬態仿真的時候，把DC分析點YES，養成習慣。
圖2
另一個典型問題是不收斂，一般是通過改截?cái)嗾`差來解決。實在不行的，就簡化電路，分步驟仿。其實在真正的電路設計中，其實仿真的都不會是復雜電路，只有學生寫論文從需要完整電路。
[page]
saber仿開關電源的技巧
快捷鍵的使用
對于一款軟件，快捷鍵的使用可以讓大家快速學會操作，其實學會saber的操作只要幾分鐘。
saber中常用的一些快捷鍵總結如下：
R ：翻轉
F：左右翻轉
D：上下翻轉
G：搜索
P：屬性修改
W：連線
Z：局部放大
縮小:page down
放大:page up
保存：ctrl+S
復制：ctrl+C
粘貼：ctrl+V
很多快捷鍵都有共性，其他軟件也是如此，尤其是后面幾個，相信熟悉電腦的都知道。掌握了快捷鍵的使用，畫圖可以達到事半功倍的效果。
快捷鍵的自定義
也許有人覺得快捷鍵有時候也不很方便，那么可以自定義嗎?
圖3

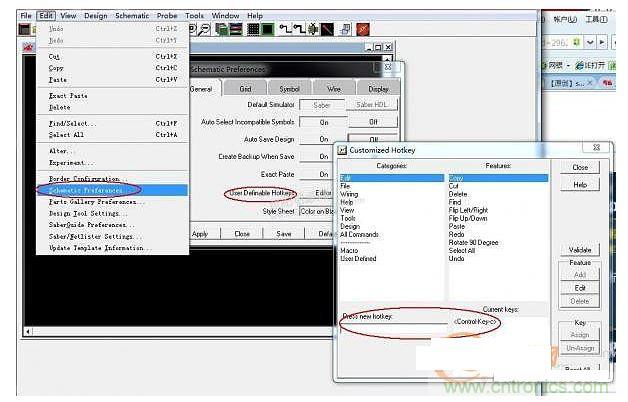

答案是肯定的，選擇Edit下的Schematic parameters，點User definable hotkeys后的editor，如圖3所示。
快捷鍵的設置能夠幫助大家最大程度上提高工作效率，并縮短設計時間。
