電子管是一種魅力常在的電子元件，問世幾十年后的今天仍然保持頑強的生命力。除了音響類產品中膽機倍受青睞外，電子管在儀器、工業設備和顯示終端領域里也有廣泛的應用，電視機的顯象管就是電子管的一種。了解電子管的技術參數以使其正確和穩定工作，對保證產品的技術精度和質量，是非常重要的。

　　

本文提供一個簡單實用的電子管測試裝置電路（Tube Tester），適用于DIY發燒友使用。工欲善其事，必先利其器，利用此裝置能比較精確地檢測電子管的靜態工作點、互導和配對特性等，在膽機制作或摩機時就胸有成竹，成功在望。

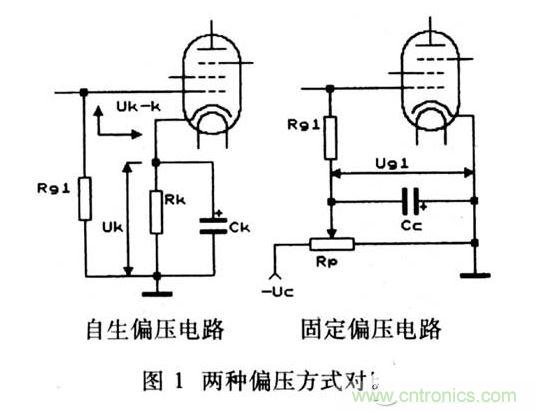

圖2中的四個束射四極管就是待測的功率放大電子管。M2是直流毫伏表，它通過測量陽極回路上101l取樣電阻的降壓來讀出各個電子管的陽極電流，滿度1000mV相當于100mA的陽極電流。當轉換開關位于第5檔時，它改為測量陽極工作電壓Ub+，可選最大量程為500V，此時量程電阻RM=500×R0。R0是電壓表MA 的內阻。按推挽功率放大電路對電子管的基本要求，應該挑選靜態工作點和動態跨導S都相同的一對電子管。檢測電子管的靜態工作點的做法是：按照電路圖給定的數值，調整本裝置的柵極負壓，挑選出靜態陽極電流接近的…對電子管；檢測管子的跨導S值的做法是：因?yàn)镾的定義是ΔI／ΔU，即柵壓變化1V時，陽極電流的變化的ΔI（毫安值）。在圖2中，調節電位器Rp以改變柵極的負偏壓，可以得到系列的陽極電流ΔI值，從而求得系列的S值。在這里用直流工作條件測定的S值，與實際音頻工作條件下是等效的。

　　

—般常用的八腳功率管（P型，國外稱GT型），如EL34（6CA7）、6P3P（6L6G）、 6P6P（6V6—GT）、 KT88、KTl00之類功率五極管和束射四極管，封裝管腳的功能都是相同的，因此都通用同一管座，即按圖2的電路可通用于大部分八腳功率電子管。而Z類（小7腳和小9腳）和其他三極管類型的電子管的管腳的功能不統一，要測量此類不同的電子管，就要視實際而更改管座。

本裝置電路簡潔可過目成誦，制作成本低，是膽機DIY們理想的儀器工具。所需的元件僅為一個60VA的電源變壓器和幾個電子管管座，電路圖上的M1、M2兩個表頭也可省去，改用萬用表顯示。本裝置的直流工作電源由220V市電直接白耦升壓取得，目的是節省100W以上的變壓器消耗功率。由于直接使用市電，裝置操作使用的安全是非常重要的G裝置的公共母線不能接金屬機殼，必須保證電源的中性線與裝置的接地母線連接的可靠。機座的外殼最好也要絕緣。圖2只能提供一個固定的陽極工作電壓，功能當然有限，但把本設計思想延伸開展，就可以得到更多的用途。

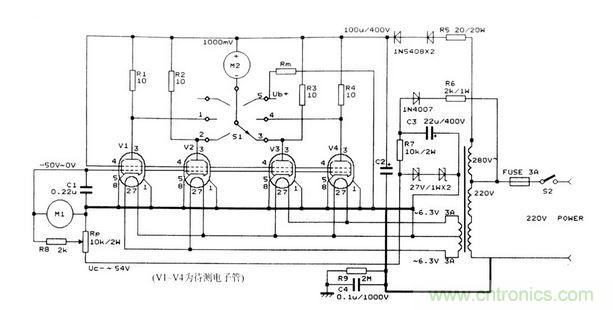

圖2 簡單實用的電子管測試裝置電路

　　

擴展的一例如圖3，此電路可提供6種或更多的陽極工作電壓，配合柵極電壓的變量，能測定詳盡的陽極電流一柵極電壓特性曲線族及其他曲線族，得到數據之精確比電子管手冊更為詳盡。圖中是使用切換開關來改變陽極工作電壓的，也可以使用單相可控硅來實行無級調壓。使用此檢測裝置能令電子管的內在品質昭然若揭，有了這樣正本清源的技術曲線資料，安裝和調試的工作就駕輕就熟了，卓爾不群的優質膽機將脫穎而出。

　　

本裝置還可以對電子管實行老化預置功能。我們知道，由于陰極材料熱發射的初始特征，新的電子管在使用之始，性能非常不穩定，參數的漂移大，音頻功率放大管的表現使重放的音質不堪入耳。實踐證明這種現象要在通電工作十小時以上才慢慢轉向改良和穩定。因此我們可利用本裝置，模仿電子管實際的靜態工作條件，對新電子管進行通電老化，這樣能大大縮減膽機生產線產品的調試時間，使產品的技術精度和穩定性得以提高。



在合理使用的前提下，電子管的壽命很長，三四十年代的古董收音機今日風韻尚存的例子也不少，但無論多長壽畢竟也是日漸衰老的。實際上各個電子管熱絲溫度和陰極材料都有一定的差別，故在其工作壽命期間內，各個管的衰老速度是不等的。無論當初調試得如何精密配對，使用日久后的技術指標的差異也會逐漸增大。電子管設備在使用—個長期時段后，可利用本裝置對電子管重新檢測配對，對維持設備的精度和性能很有好處，能使膽機音響青春常駐。
