溫故知新:如何識別貼片電阻封裝與功率的關系

發布時間:2014-11-23 責任編輯:sherryyu

【導讀】貼片電阻,體積小,重量輕;適應再流焊與波峰焊;電性能穩定,可靠性高;裝配成本低,并與自動裝貼設備匹配;機械強度高、高頻特性?xún)?yōu)越。這些大家都知道,但是如何識別貼片電阻封裝與功率的關系呢?

貼片電阻的封裝與功率關系如下表:

封裝 額定功率@ 70°C 最大工作電壓(V) 英制 公制 常規功率系列 提升功率系列。

  0201 0603 1/20W / 25
  0402 1005 1/16W / 50
  0603 1608 1/16W 1/10W 50
  0805 2012 1/10W 1/8W 150
  1206 3216 1/8W 1/4W 200
  1210 3225 1/4W 1/3W 200
  1812 4832 1/2W / 200
  2010 5025 1/2W 3/4W 200
  2512 6432 1W / 200

注:電壓=√功率x電阻值(P=V2/R) 或最大工作電壓兩者中的較小值

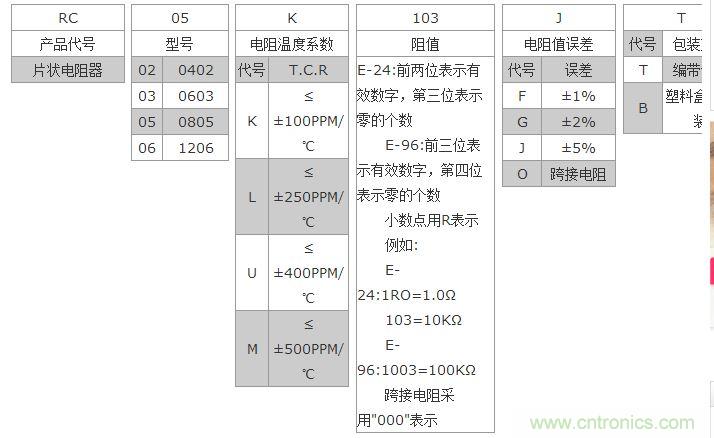

貼片電阻識別

特性:體積小,重量輕;適應再流焊與波峰焊;電性能穩定,可靠性高;裝配成本低,并與自動裝貼設備匹配;機械強度高、高頻特性?xún)?yōu)越。
貼片電阻阻值誤差精度有±1%?±2%?±5%?±10%精度,常規用的最多的是±1%和±5%, ±5%精度的常規是用三位數來表示。 例512,前面兩位是有效數字,第三位數2表示有多少個零,基本單位是Ω,這樣就是5100歐,1000Ω=1KΩ,1000000Ω=1MΩ 。為了區分±5%,±1%的電阻,于是±1%的電阻常規多數用4位數來表示 , 這樣前三位是表示有效數字,第四位表示有多少個零4531也就是4530Ω,也就等于4.53KΩ。B5X,D1B,47R,24R,12D,30C不是 常規的標注?必須找生產廠家的規格書?貼片電阻有功率的大小如0805?1206等1/4W 1/2W電阻當然還有其他功率如1/8W的,大致上也就這三種最常見了。
阻值的識別,貼片電阻的阻值打在表面上,舉例如下:

  103=10×10^3=10KΩ
  223=22×10^3=22KΩ
  122=12×10^2=1.2KΩ
  301=30×10^1=300Ω
  850=85×10^0=85Ω
  1R0=1.0Ω

精度高的可能就有四位了表現方式相同

  1003=100KΩ
  1702=17KΩ
  1501=1.5KΩ
  3481=3.48kΩ
  R100=0.1Ω
