【導讀】本站為大家收集了很多關于音箱的DIY方案，比如：不足10元！超低成本DIY便攜USB音箱； DIY的福音！自制小音箱的三種方案等等。這里再為大家奉獻一篇關于DIY多媒體低音炮音箱的方案，全部是手工制作的，效果杠杠的，只要有相關的材料即可完成。同時可以對比一下以往的音箱DIY方案，選取你所需要的部分。
手中正好有閑置的藍牙耳機，雙聲道功放板，電平指示IC，閑置MP4，喇叭等。于是突發奇想做出了這個多媒體音箱。

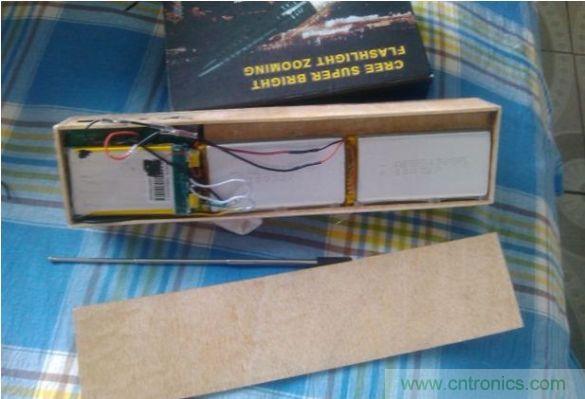

雙聲道功放板和mp4電源采用2*2200ma聚合物電池（這樣MP4可顯示電源電量），藍牙和電平指示用一塊1200ma的聚合物電池供電。連續使用時間經過實際測算在全功率下可達20-25天不充電。

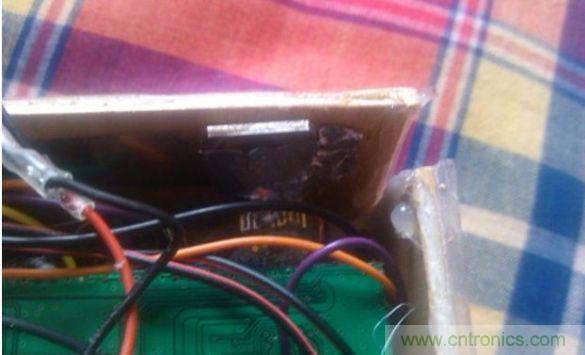

藍牙的播放距離可達10米遠，特此給藍牙模塊加了個大天線，即報廢的場效應管。

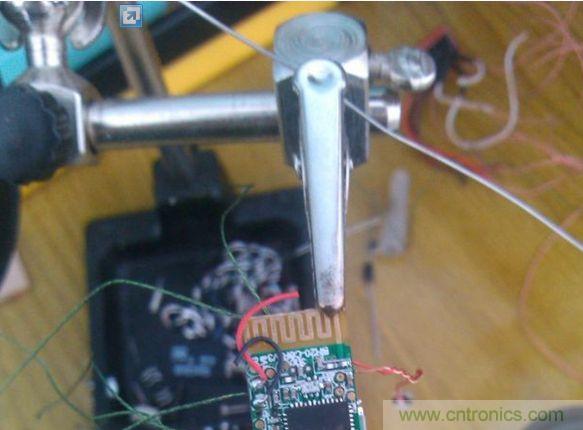

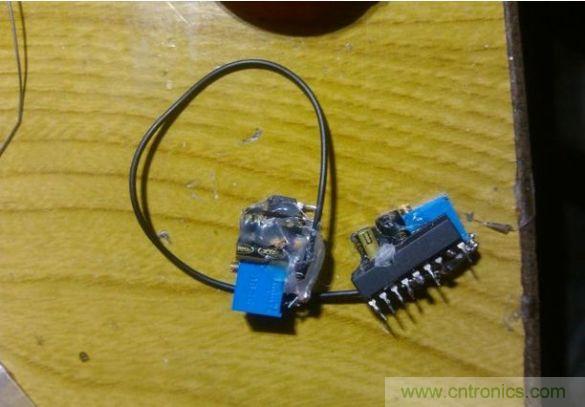

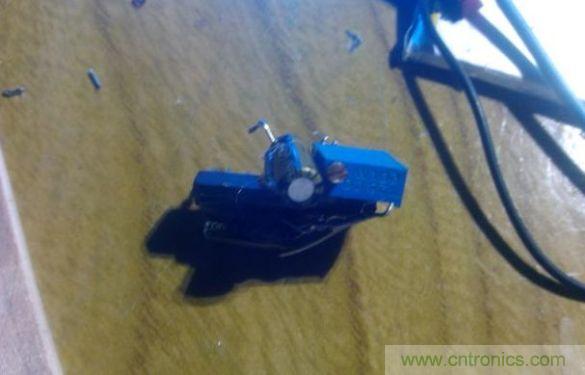

藍牙模塊的焊接

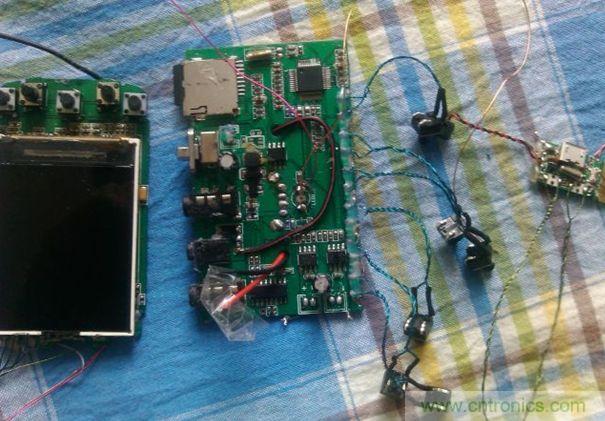

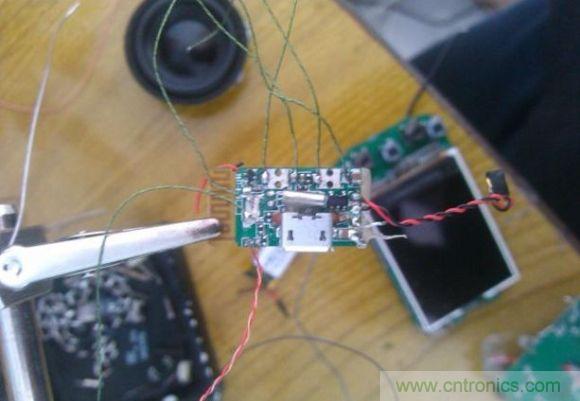

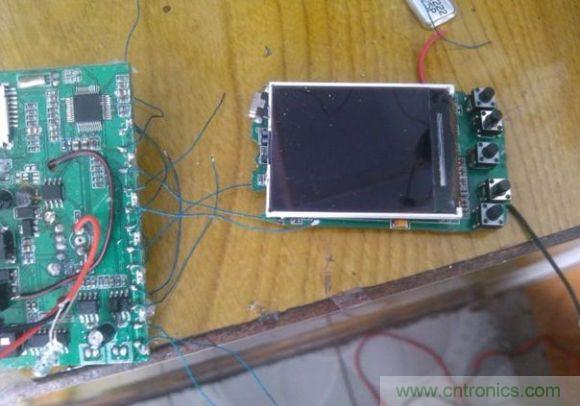

功放板與MP4

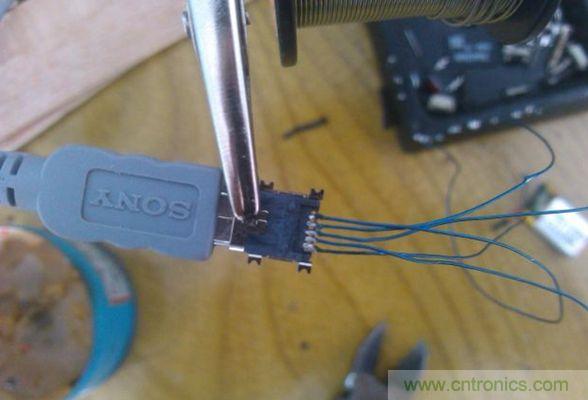

mp4 MINI USB 座的焊接。
[page]

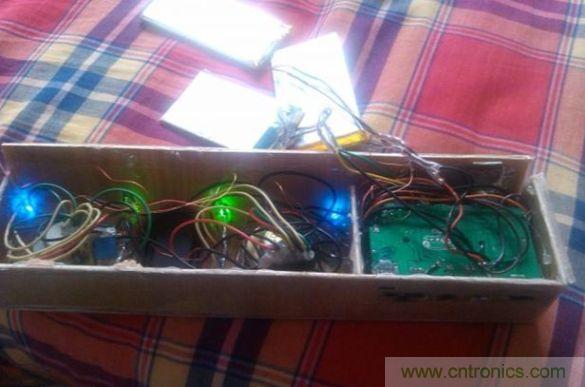

焊接好各組件后的全家福。

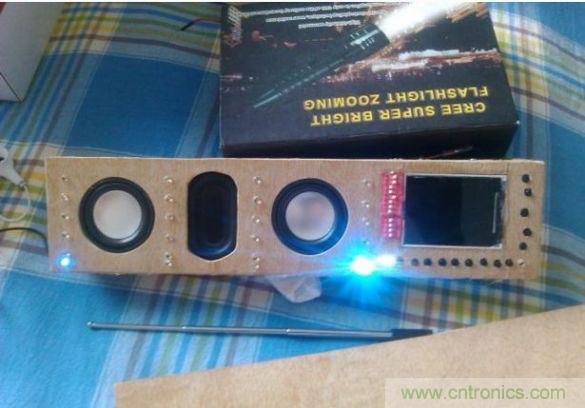

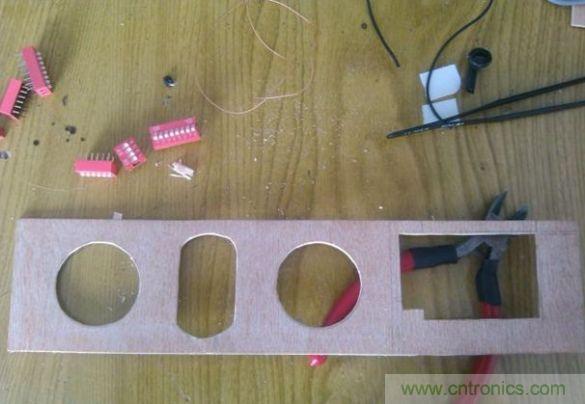

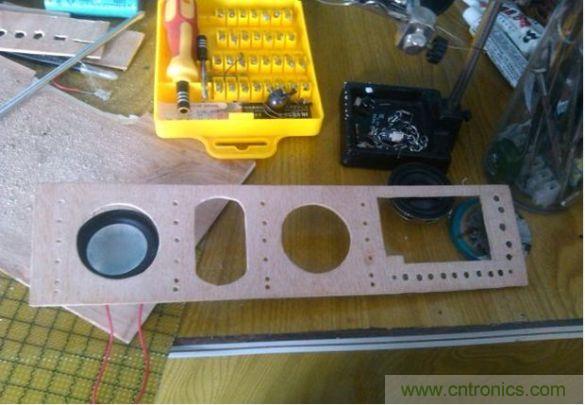

外殼面板的制作，全部采用三合板制作，手工打孔，打磨。
[page]

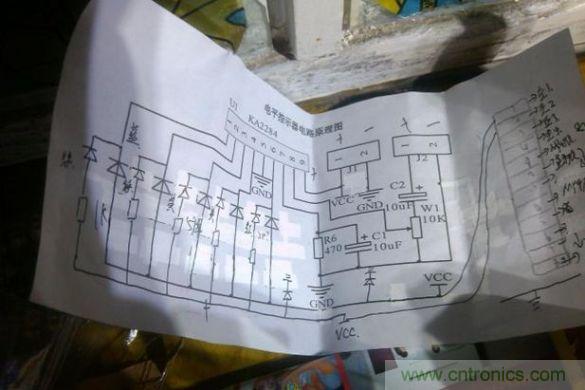

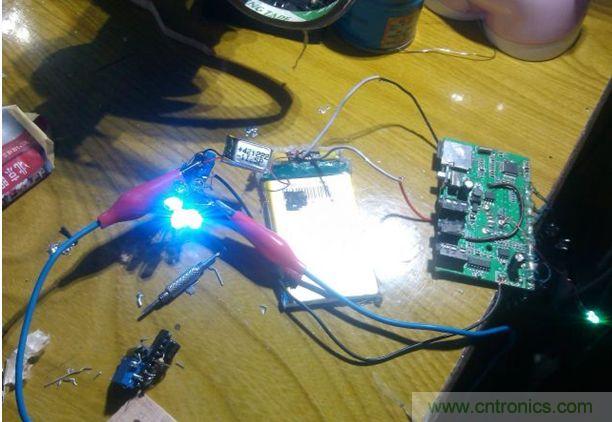

電平指示的試機與焊接
[page]

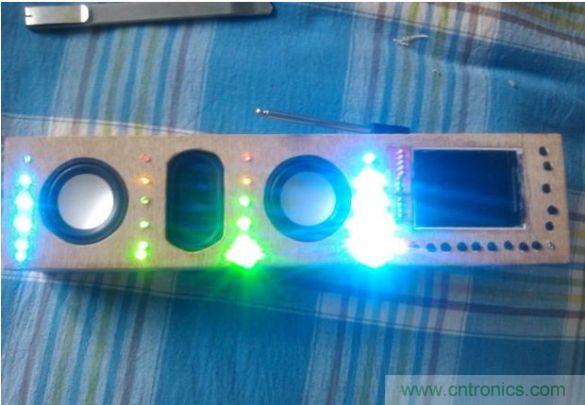

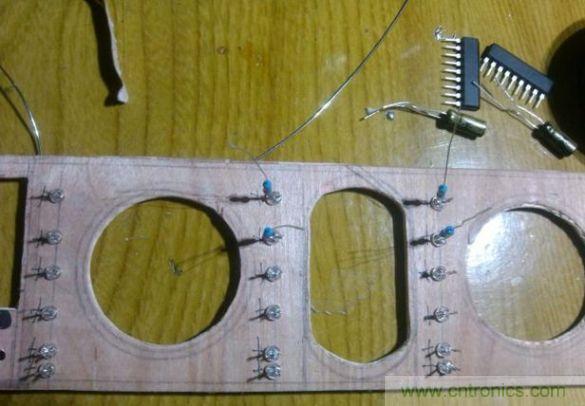

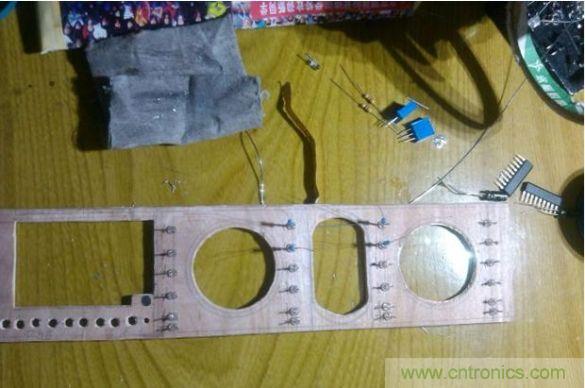

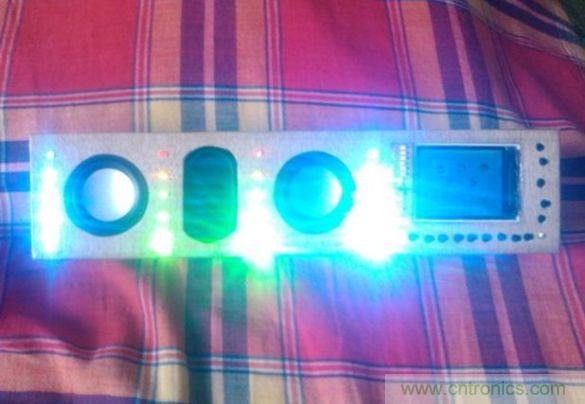

LED的安裝。

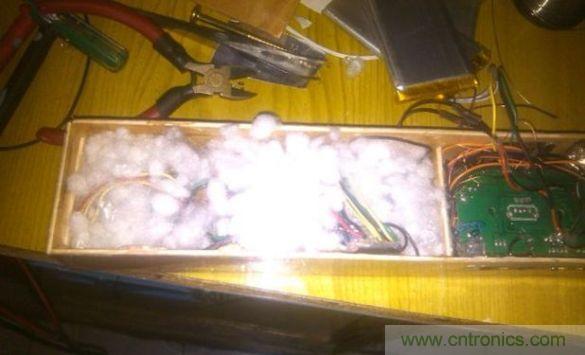

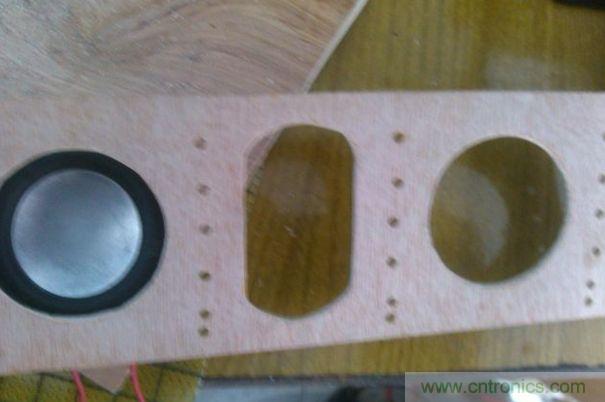

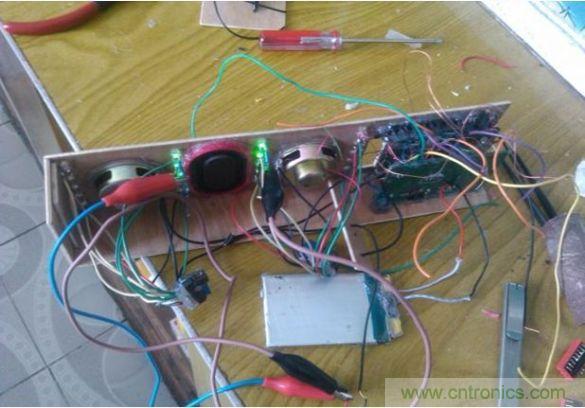

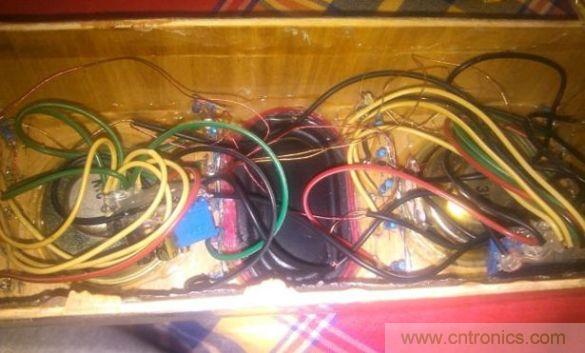

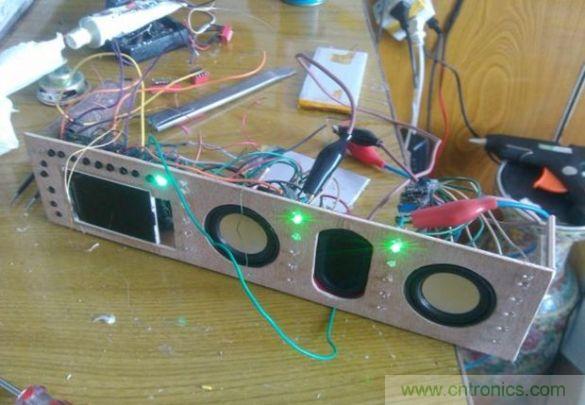

組裝，調試，安裝吸音棉。喇叭中間安裝的是振膜，有助于增加低音效果。
[page]
[page]
[page]
[page]
吸音棉有助于低音的展現。

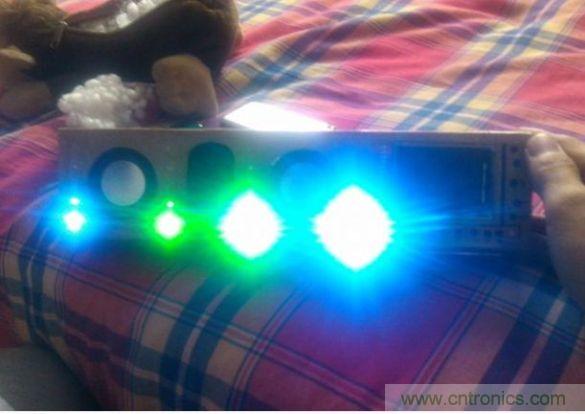

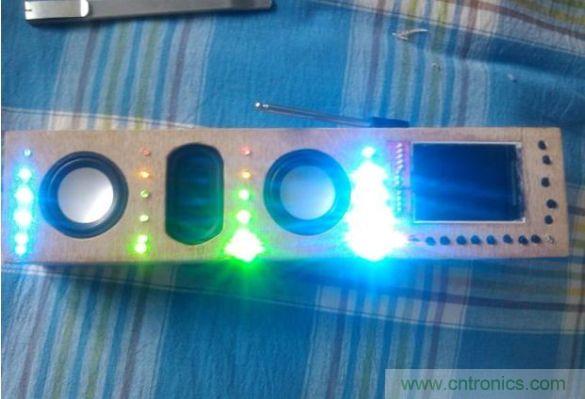

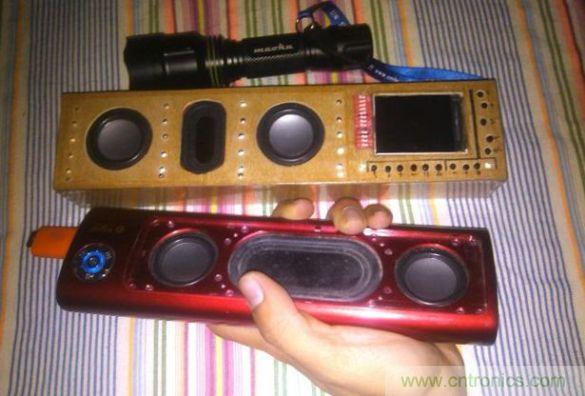

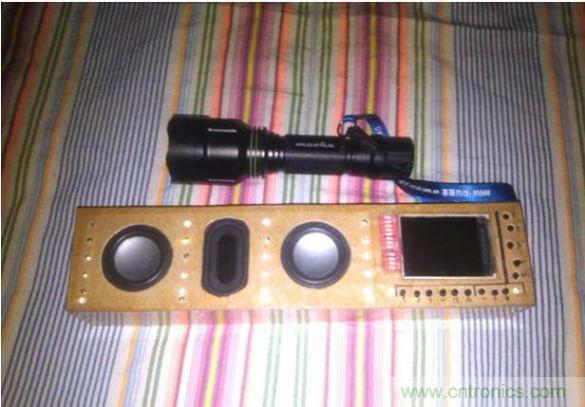

經過測試，效果真心杠杠的！有興趣的可以試著做一個！
