【導讀】之前電子元件技術網帶來兩款智能手環拆解，對于目前最受關注的谷歌眼鏡當然也不能落下。谷歌眼鏡1500美元的價格讓很多人咋舌，國內開價甚至高達10萬元！但有“好事”者卻將其拆之，揭開了谷歌眼鏡神秘的面紗。

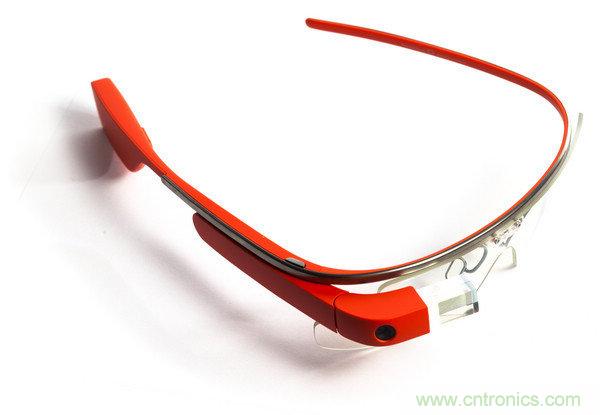

目前的可穿戴設備主要有智能手表、智能眼鏡、智能手環等產品。谷歌眼鏡無疑是目前最受關注的可穿戴設備。谷歌眼鏡發售以來，高昂的價格讓很多人咋舌。筆者走訪電子市場時，商家紛紛表示他們目前并沒有谷歌眼鏡，不過預計待谷歌眼鏡正式發售后的一周里就會到貨。當問及價格時，店主開價更是高達10萬元。
下面讓我們來看看這款叫價10萬RMB的眼鏡究竟有什么過人之處吧！
谷歌眼鏡硬件拆解

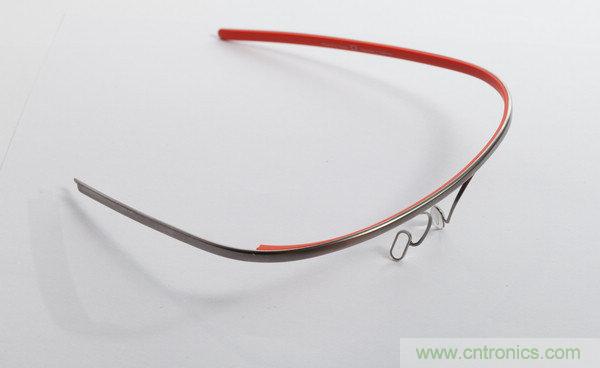

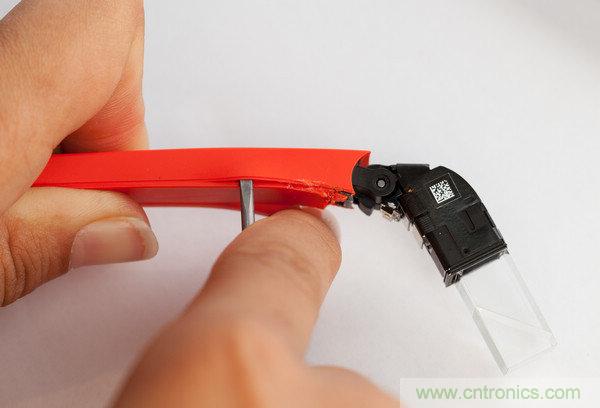

首先要拆開的是鈦眼鏡架
請注意：大部分的拆解工作都是專業步驟，需要靈巧熟練的技巧，而且拆解之后能夠重新完美組裝。如果普通人拆解 1500 美元的谷歌眼鏡，可能會造成不可扭轉的損失。

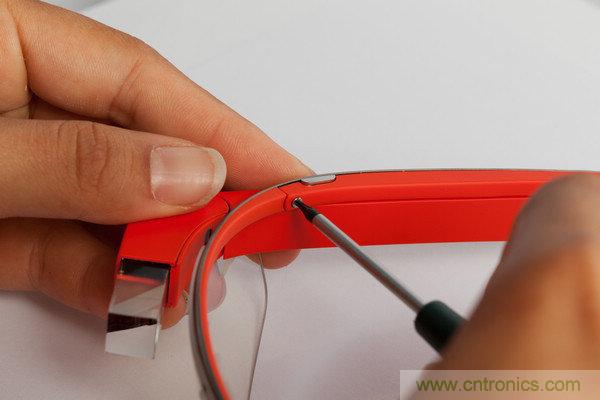

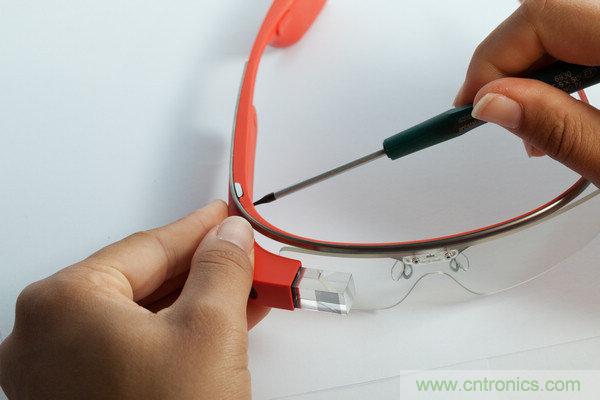

移除鏡框上夾子
鏡框夾子上有一顆 Torx T5 螺絲釘，扭下螺絲釘，拆下鏡框，然后把它放到一邊。螺絲釘取下之后眼鏡上有一串數字，那是谷歌眼鏡的系列號。目前谷歌眼鏡不能和處方眼鏡兼容，未來有可能支持。

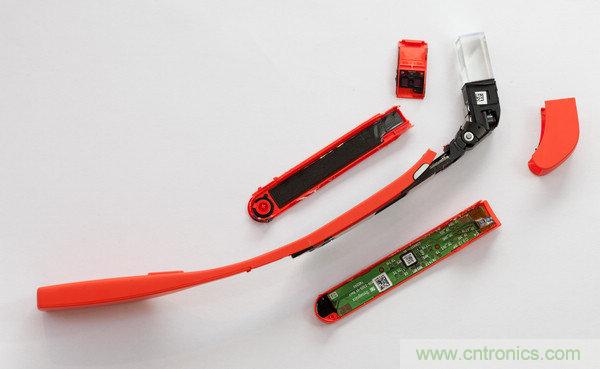

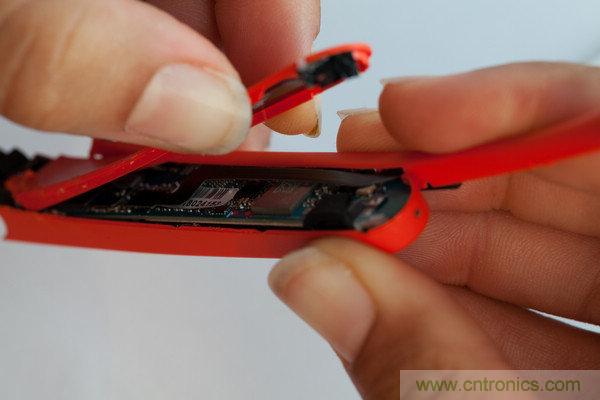

打開外殼

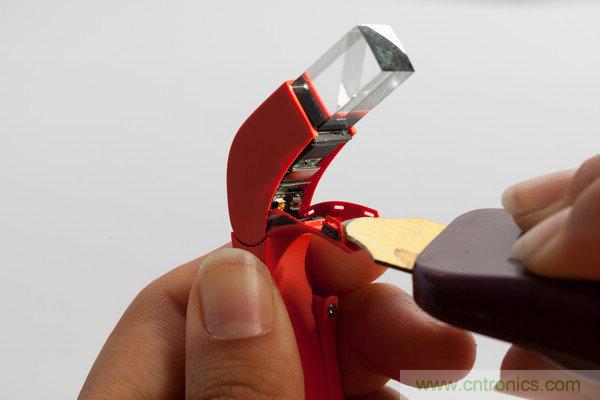

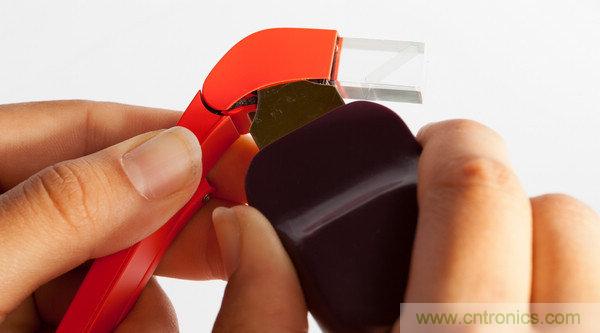

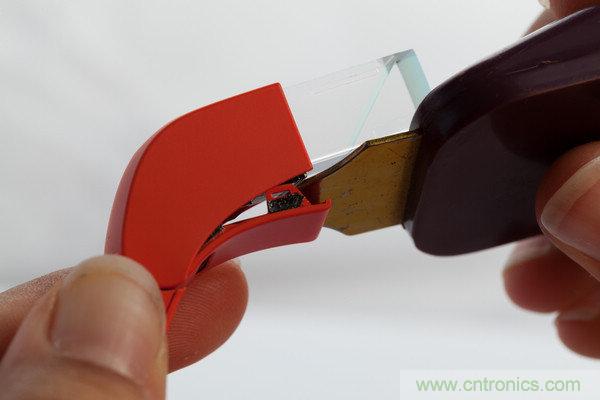

慢慢拆開包圍著屏幕的塑料外殼，它正好位于主棱鏡的旁邊。

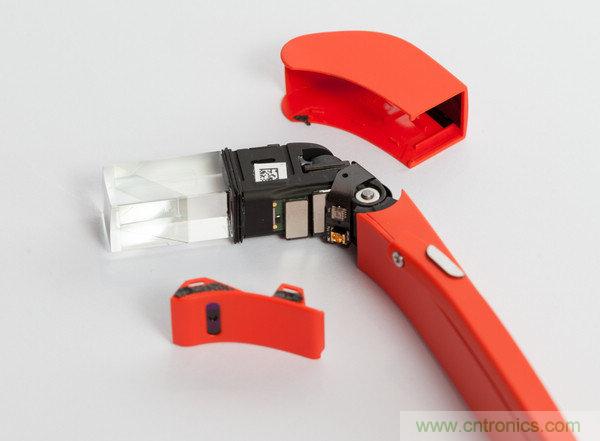

外殼拆開之后，一個近距離傳感器就藏在里面，另外還有一個環境光傳感器。

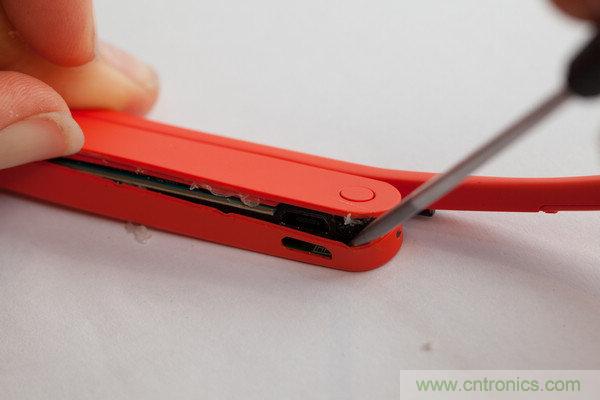

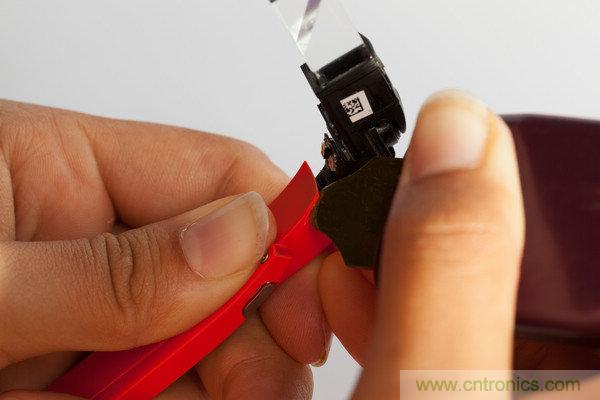

拆解員用撬棒和螺絲刀慢慢刺、捅，發現里面還有一顆很難移除的內部螺絲釘。沒有辦法，拆解員只能動用蠻力和一些手段將內部螺絲的周圍割開一點點，移除螺絲釘，然后取下外殼后殼。
側邊觸控板拆解

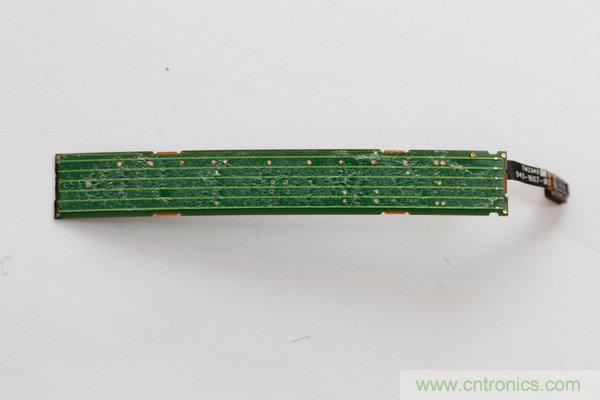

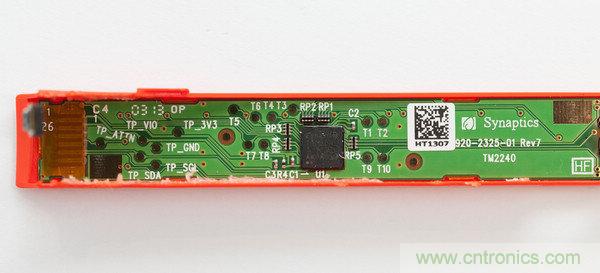

谷歌眼鏡的有側面有一個觸控板，主要用來進行觸控操作。該觸控板是一個由 Synapitcs 公司制造的全定制模塊，并由 Synaptics T1320A 觸摸控制器提供驅動。

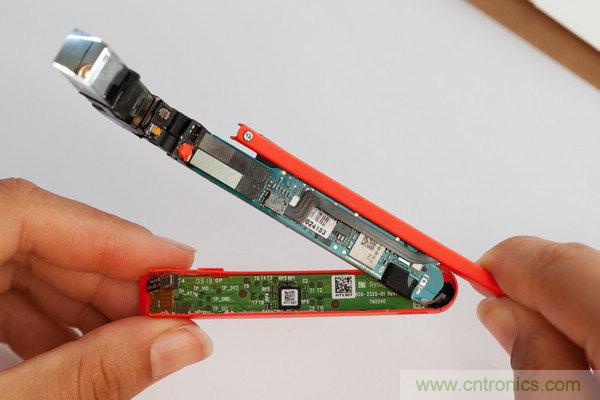

CPU 主版拆解

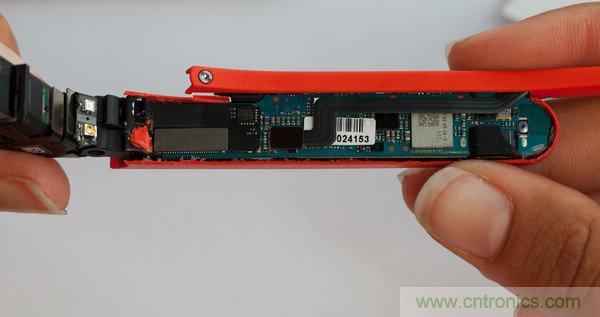

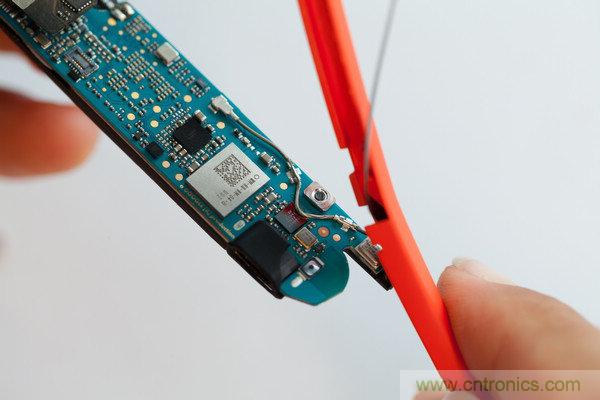

主板上有一個 RF 模塊、一些小的連接器，而且上面還有一行文字注明該產品來自 Google X。

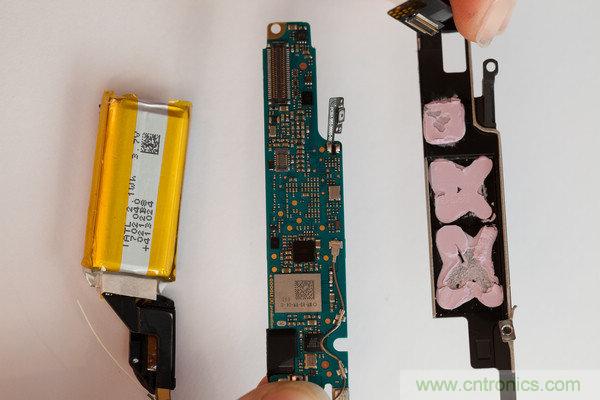

主板被很多膠水黏在一個熱墊上。另外，通過拆解我們還可以看到幾個核心芯片：德州儀器OMAP4430 處理器芯片、16GB SanDisk 閃存芯片和一枚 Elpida 公司的 DRAM 芯片。其他的零件還有 PCB 和 RF 線纜，它們被固定在一些金屬薄片上，另外，還有U.FL連接器，它從主板連接到耳后模塊。
耳后模塊拆解

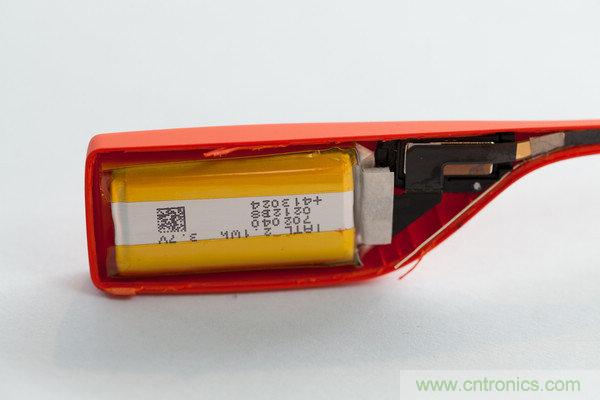

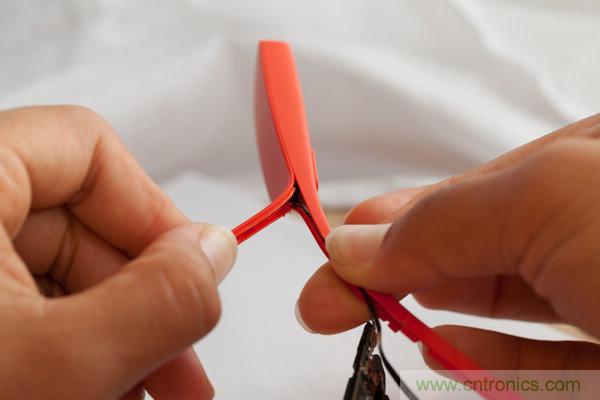

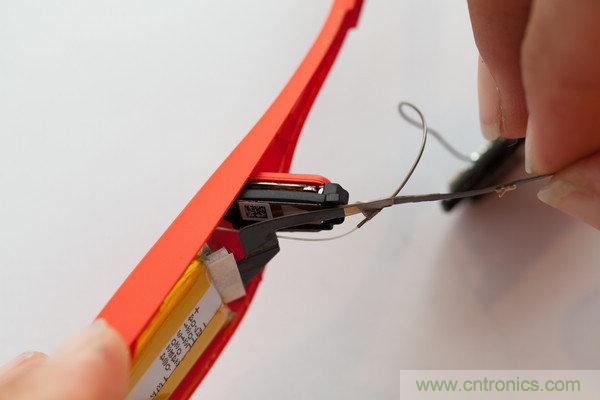

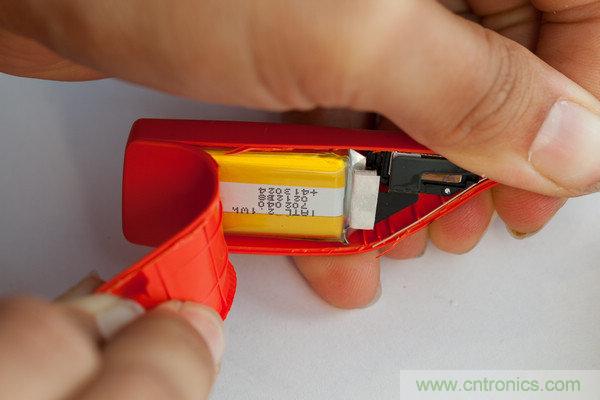

為了讓眼睛重量分布均衡，谷歌眼鏡的電池被防止在耳后的鏡架上。用力將耳后模塊剝開，即可看到電池。那是一顆鋰電池，正好處于 PCB 的末尾。電池上面標記容量為 2.1Wh（大約是 570mAh），難怪續航不佳。
揚聲器拆解

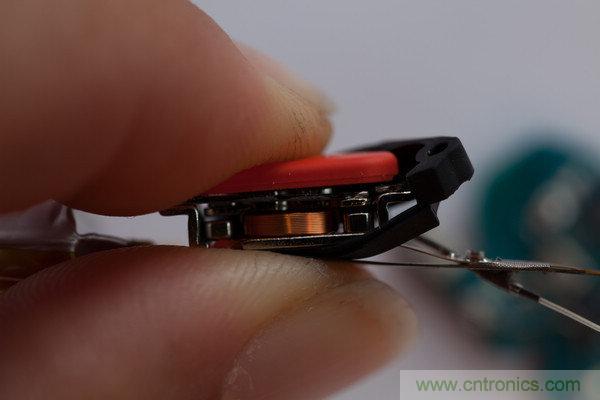

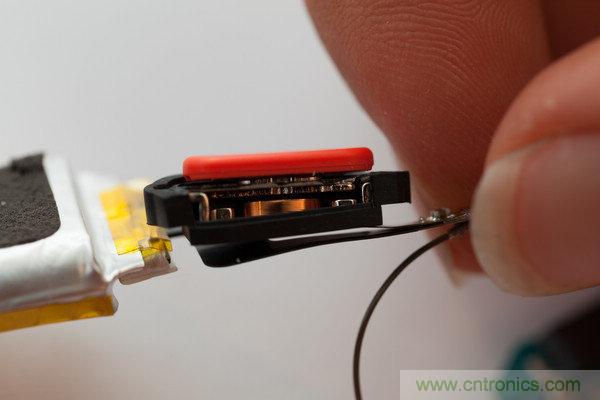

電池往前一點就是骨傳導揚聲器，同時它似乎還可以兼做觸覺開關。

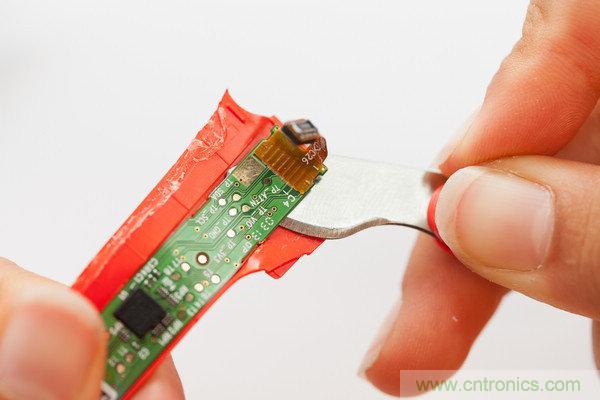

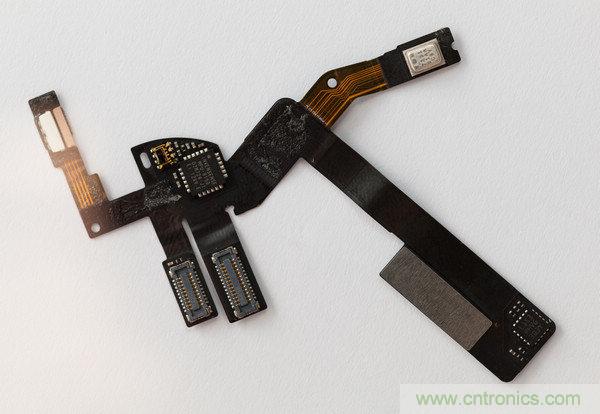

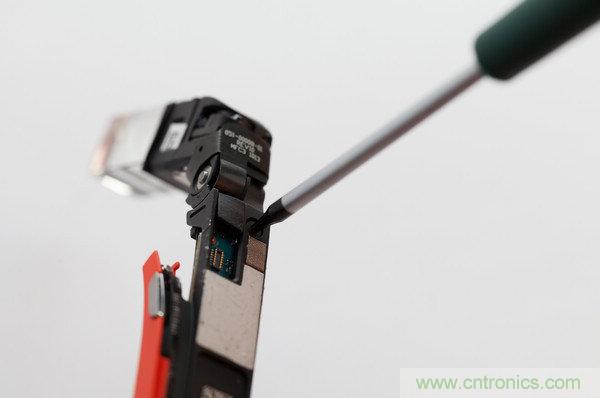

另一塊 PCB 上更加復雜，它將主板連接至組裝著屏幕、攝像頭以及其他傳感器的集合上。拆解員需要將連機器取下。值得注意的是，PCB 上還有谷歌眼鏡的慣性傳感器 InvenSense MPU-9150。

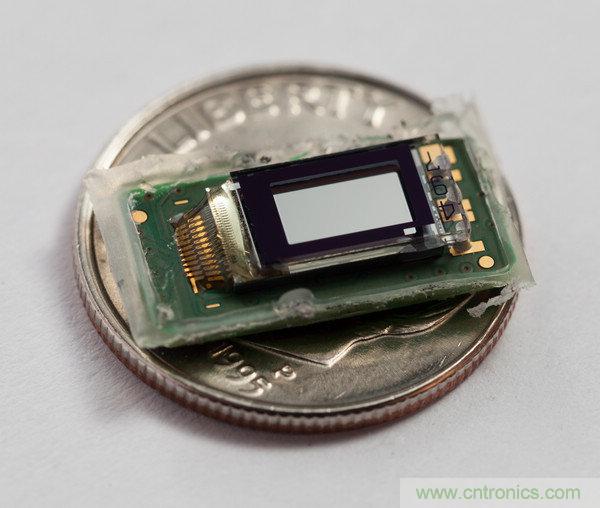

屏幕拆解

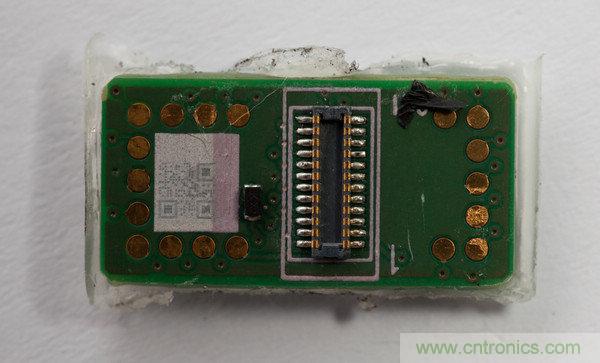

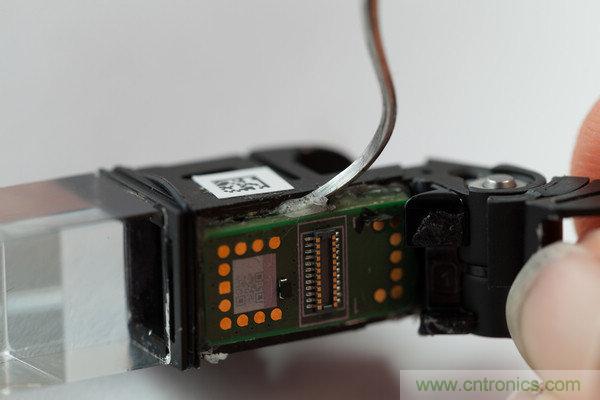

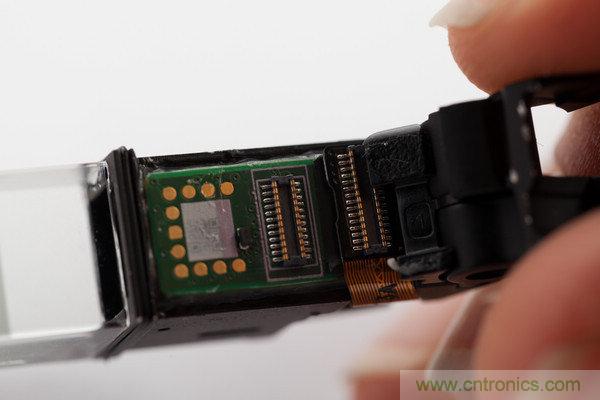

谷歌眼鏡屏幕很小，位于框架內部，屏幕的邊緣有一些膠水，拆解員需要用一些工具刮下膠水。屏幕原生分辨率為 640x360。

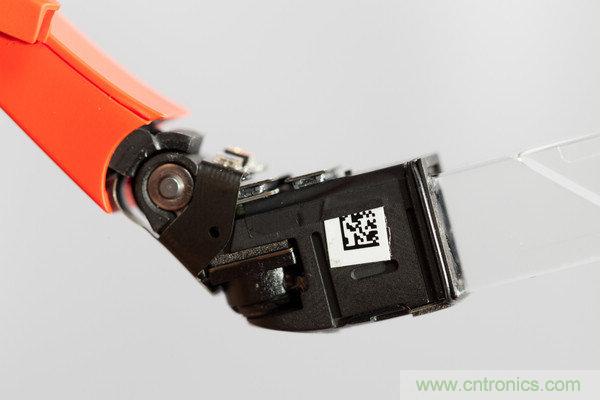

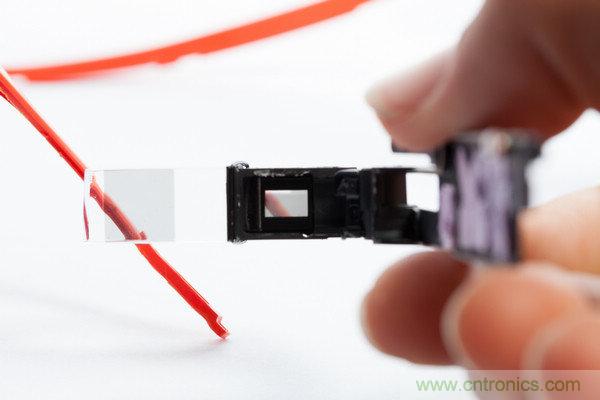

光學元件拆解

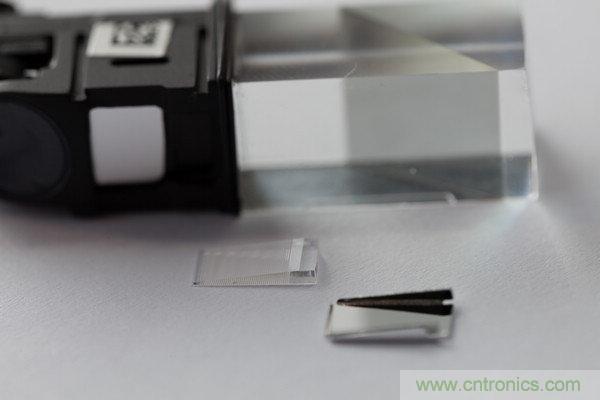

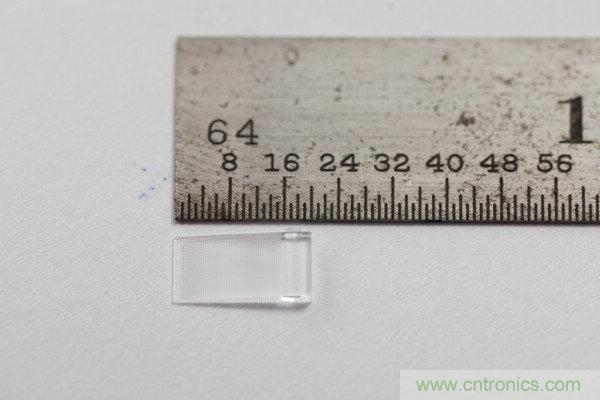

谷歌眼鏡配有一些光學元件，它們的作用是讓屏幕圖像出現在用戶臉部右上角幾英寸上。

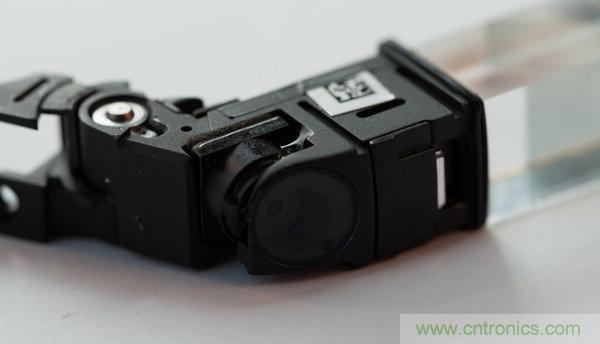

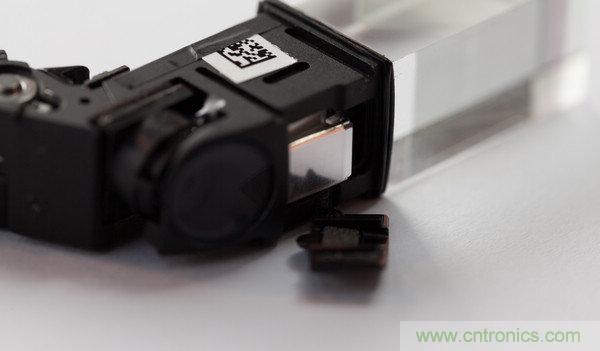

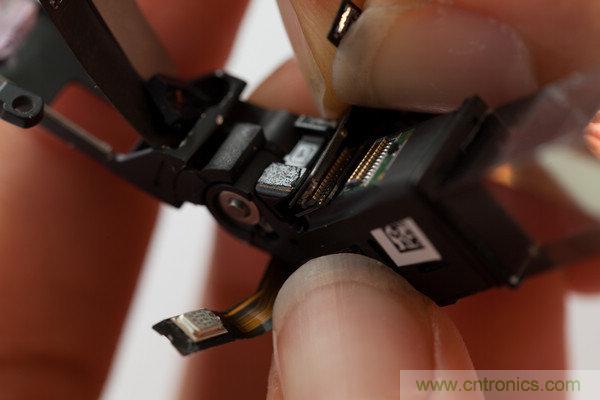

攝像頭拆解
谷歌眼鏡的攝像頭不與用戶的眼鏡同軸對準，外形與格式和智能手機的差不多。攝像頭和屏幕之間無直接聯系。
以上就是谷歌眼鏡全部拆解了，不知道大家看過之后覺得如何？是不是值得你花10萬RMB去購買呢？
