Linear推出密封的精確電壓基準系列LS8

發布時間:2013-02-21 來源:電子元件技術網 責任編輯:hedyxing

【導讀】Linear推出一個密封的精確電壓基準系列 LS8,該基準系列采用 5mm x 5mm 表面貼和小應力陶瓷封裝。這些高精度電壓基準可在整個使用期間和所有工作情況下提供長期穩定性和一致的可預知工作特性。

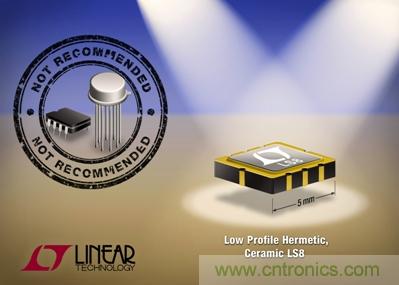

LS8
Linear LS8

對于在幾年或幾十年的運作過程中需要實現盡可能最佳性能的儀器而言,LS8 封裝為大型金屬罐型或陶瓷 DIP 封裝提供了一種替代方案。

在電壓基準內部的芯片機械應力常常引起輸出電壓漂移。LS8 封裝實現了卓越的穩定性,以多種方式最大限度地減小芯片應力。首先,LS8 采用的是密封封裝,這消除了濕度的影響。這是一種重要而又常常未被意識到的誤差源,原因是非密封塑料封裝吸收水分所致。在典型情況下,非密封器件在相對濕度變化 25% 時可產生 150ppm 或更大的誤差。

此外,LS8 封裝與芯片直接接觸的部分極少,因而降低了芯片所承受的封裝應力。與此相反,塑料模制則是在整個使用時間和溫度范圍內將應力直接施加至硅芯片。由于硅和塑料具有不同的熱膨脹系數,因此塑料封裝型器件的溫度循環將對芯片施加非彈性應力。其結果是產生殘留誤差,即使當器件溫度恢復至 25°C 時也不例外。

與此相似,一個大的長期漂移誤差分量也是由塑料封裝隨時間推移的穩定過程所致。所有這些問題在 LS8 基準系列中都可顯著減輕。凌力爾特公司設計經理 Brendan Whelan 表示:“LS8 封裝對電壓基準而言是一種突破。最大限度地減小濕度、遲滯和長期漂移將可盡量降低系統校準要求。這對任何精密設備制造商而言都應該是佳音。”

LS8 基準系列包括了 4 款最受歡迎的凌力爾特精準電壓基準,即 LTC6655、LTC6652、LT6654 和 LT1236。這包括一款 5V 隱埋齊納基準和三款低壓差、2.5V 帶隙基準。這些電壓基準特性豐富,包括 2ppm/°C 至 20ppm/°C 的溫度漂移、-40°C 至 125°C 的工作溫度范圍、以及低至 0.25ppm 的低頻噪聲。

性能概要:LS8

1、不受濕度影響的密封封裝
2、卓越的熱遲滯性能
3、卓越的長期穩定性性能
4、一致的表現
5、扁平、5mm x 5mm 表面貼裝 LS8 封裝

凌力爾特的 LS8 基準已全面投產。
