USB3.0的物理層測試探討

發布時間:2010-04-12 來源:電子元件技術網

中心議題:
  • USB3.0的物理層測試內容和測試難點
解決方案:
  • TX測試通過USB電纜控制PeRT3并讀取測試結果
  • RX測試通過GPIB接口控制RF Switch切換到另一鏈路

USB簡介

USB(Universal Serial Bus)即通用串行總線,用于把鍵盤、鼠標、打印機、掃描儀、數碼相機、MP3、U盤等外圍設備連接到計算機,它使計算機與周邊設備的接口標準化。在USB1.1版本中支持兩種速率:全速12Mbps和低速1.5Mbps;而USB2.0中支持三種速率:高速480Mbps、全速12Mbps、低速1.5Mbps。在2002年Intel把USB2.0端口整合到了計算機的南橋芯片ICH4上,推動了USB2.0的普及,目前除了鍵盤和鼠標為低速設備外,絕大多數設備都是速率達480M的高速設備。

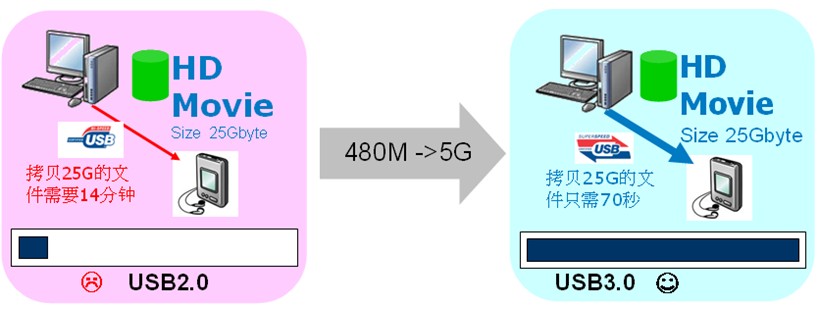

圖1:USB2.0與USB3.0的速度對比
盡管USB2.0的速度已經相當快,對于目前藍光DVD、高清視頻、TB級別的大容量硬盤的數據傳輸還是有些慢,于是,在2008年11月,HP、Intel、微軟、NEC、ST-NXP、TI聯合起來正式發布了USB3.0的V1.0規范。USB3.0又稱為SuperSpeed USB,比特率高達5Gbps,相比目前USB2.0的480Mbps的速率,提高了10倍以上,如圖1所示:使用USB2.0拷貝25GB的文件需要14分鐘,而3.0只需70秒左右。 25GB,正好是單面單層藍光光盤的容量。USB3.0預計將在2011年逐漸在計算機和消費電子產品上使用。

力科于2009年4月發布了USB3.0的物理層測試解決方案,包括了針對HOST/DEVICE的發送端(TX)測試和接收端(RX)測試、以及USB3.0電纜的TDR測試。對于USB3.0的TX測試,為了測量到5次諧波,需要帶寬12.5GHz以上的示波器,力科的SDA813Zi帶寬13GHz,采樣率40GSamples/s(最高可達80GS/s),配合USB3.0一致性測試軟件QualiPHY、眼圖醫生軟件和測試夾具(見圖2),可以快速完成USB3.0的發送端Compliance測試和調試分析。對于USB3.0的RX測試,力科的PeRT3是具備協議通信能力的誤碼率測試儀,可以完成USB3. 0的誤碼和抖動容限測試。在USB3.0規范中要求同時測量TX和RX。

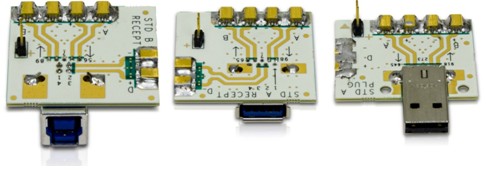

圖2:力科的USB3.0測試夾具
USB3.0物理層測試內容
力科最新版本的一致性測試軟件QualiPHY-USB3是根據2009年11月發布的USB3.0的電氣兼容性測試規范Rev0.9版本(Electrical Compliance Test Specification Rev0.9)來開發的,并且會隨著測試規范的更新而不斷更新,該軟件安裝在示波器上,示波器通過USB電纜連接到PeRT3,使用USB與PeRT3進行通信,在測試中,QualiPHY軟件可以控制PeRT3發送特定的信號,或從PeRT3中讀取RX測試結果,這樣只需QualiPHY軟件即可完成TX和RX的所有測試。在QualiPHY-USB3測試軟件中,包括了以下測試項目:

1. LFPS(Low Frequency Periodic Signaling)信號測量
2. SSC(Spread Spectrum Clock)展頻測量
3. 抖動與眼圖測量
4. AC和DC共模電壓測量
5. 差分電壓幅度與去加重測量
6. 誤碼測試與抖動容限測量

LFPS(Low Frequency Periodic Signaling)信號測量

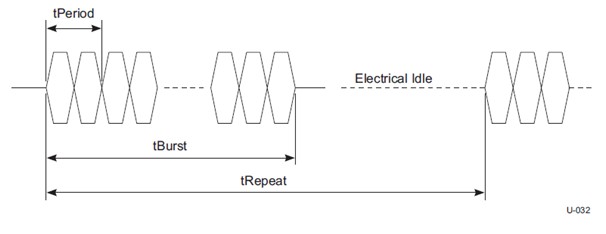

測量了Polling.LFPS信令的電壓和時間參數,在USB3.0規范CTS Rev0.9中是必測項目。測試方法為:待測試產品(PUT)的端口上插入U(xiǎn)SB3.0夾具,夾具上的TX端通過同軸電纜連接到示波器的兩個通道,將PUT上電后,PUT會發送出Polling.LFPS信令,示波器捕獲后測量其水平或垂直參數。如圖3所示為LFPS的信號特征。在力科一致性測試軟件中會分析脈沖的上升、下降時間、周期、占空比、峰峰值、共模電壓,以及脈沖串的突發持續時間(tBurst)和重復時間(tRepeat)。
圖3:LFPS信號的波形
SSC(Spread Spectrum Clock)展頻測量

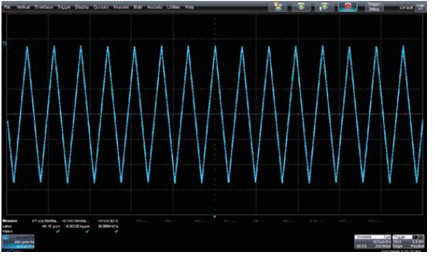

SSC經常使用在計算機主板的電路上,用于減小電磁輻射。在USB3.0中,需要測試擴頻時鐘的調制頻率(SSC Modulate Rate)、頻偏最大值(SSC Deviation Max)和頻偏最小值(SSC Deviation Min),測試時PUT發送出CP1碼型的數據流(CP是Compliance Pattern的簡寫,在USB3的物理層測試中,各項測試需要不同的測試碼型),CP1碼型為D10.2,即0101連續跳變的碼型,相當于頻率2.5GHz的時鐘,規范要求擴頻時鐘的調制頻率為30-33KHz之間,頻偏最小值在+/-300ppm之間,頻偏最大值在-5300ppm到-3700ppm直接。如圖4為力科示波器測量擴頻時鐘的結果。SSC是CTS Rev0.9中是必測項目,跟USB3.0芯片輸入時鐘緊密相關,如果輸入時鐘的SSC不符合要求,通常USB3.0的輸出信號的SSC也無法通過測試。

圖4:擴頻時鐘測試結果
抖動與眼圖測量

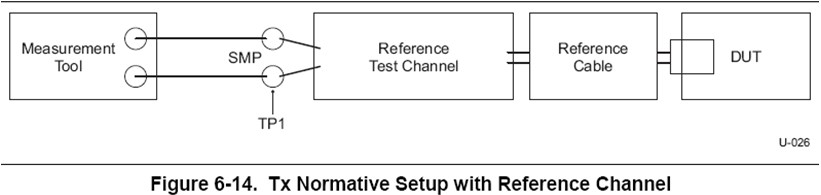

在USB3.0的TX的眼圖和抖動測試中,測量的是待測試信號經過參考測試信道后TP1點的眼圖和抖動。如圖5中的Reference test channel即為參考測試信道,在規范中定義了long channel、short channel和3米電纜三種參考測試信道。如果使用long channel或者較長電纜,信號到達接收端時衰減比較大,眼圖已經閉合,USB3.0芯片接收端使用了CTLE均衡器對信號進行均衡后,信號眼圖的質量將大大改善,所以要求測試儀器分析出CTLE均衡器處理后信號的眼圖和抖動。目前業界常用的是Intel的11英寸背板和3米USB電纜作為參考信道。
圖5:USB3.0的TX的眼圖測試點(來自USB3.0規范)

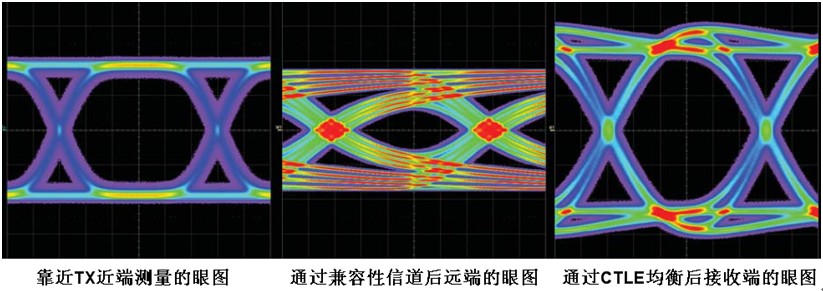

如圖6所示,左邊的眼圖是靠近TX近端測量到的眼圖;中間的眼圖是通過兼容性信道(參考測試信道)后測量的眼圖,可見眼圖的張開程度較小,抖動較大;右邊的眼圖是仿真CTLE均衡后的眼圖,可見眼高和抖動都得到改善。

圖6:USB3.0的Transmitter測試在近端、遠端和均衡后的眼圖對比
眼圖和抖動測試中信號源需要發出特別的測試碼型,對于眼圖測試,需要CP0碼型(擾碼的D0.0),對于抖動測試,需要CP0碼流或者CP1碼流(D10.2),前者用于確定性抖動Dj的測量,后者用于隨機抖動Rj的測量。眼高必須從連續的1百萬個比特疊加的眼圖中測量,力科SDA813Zi示波器完成1百萬比特的眼圖僅需2秒,速度是同類示波器的10-50倍以上。抖動為10e-12誤碼率時抖動的峰峰值(即總體抖動Tj)。

AC和DC共模電壓測量

這項測試需要PUT發送CP0碼流,測量差分信號的交流和直流共模電壓,在USB3.0 Specification Rev1.0中有要求(前者Vtx-ac-cm-pp <=0.1V,后者Vtx-dc-cm在0-2.2V之間),但是在USB3.0的兼容性測試規范CTS Rev0.9中未作要求。

差分電壓幅度和去加重測量
差分電壓擺幅測試的目的是驗證信號峰峰值是否在0.8-1.2V之間。測試中PUT需要發送出測試碼型CP8,CP8由50-250個連續的1和50-250個連續的0重復交替組成,而且消除了去加重,其波形相當于50-250分頻的時鐘。在這些測試中,把USB3.0測試夾具去嵌后測量結果更精確。

為了把5Gbps速率的數據傳送較遠的距離,USB3.0的發送端使用了去加重技術,這項測試可以測量PUT的去加重程度是否滿足規范要求(要求在-3dB到-4dB之間)。測試時DUT發送出CP7碼流,CP7碼型由50-250個連續的1和50-250個連續的0重復交替組成,而且是添加了去加重的信號波形。在USB3.0的兼容性測試規范CTS Rev0.9中對差分電壓幅度和去加重測量未作要求。

誤碼與抖動容限測試
由于USB3.0的速率高達5Gbps,在USB3.0規范中接收機測試成為必測項目。接收機測試包括了誤碼和抖動容限測試兩部分。
[page]
對于Receiver Compliance測試,需要使用誤碼率測試儀BERT(Bit Error Ratio Tester,簡稱BERT),比如力科的PeRT3。BERT由Pattern Generator和Error Detector組成。如下圖7左圖所示為傳統的BER測試和抖動容限測試的示意圖。
BERT的Pattern Generator發送出特定的測試碼流,碼流中添加了定量的抖動,通過參考測試信道后到達待測試芯片(DUT)的RX端,DUT設置為retimed loopback模式(重定時自環模式),將接收到的數據從芯片的TX端發送到BERT的Error Detector,BERT分析收到的碼流和發送的碼流,對錯誤的比特計數,得到誤碼率。調節Pattern Generator輸出碼流在各種頻段的抖動值,并測試誤碼率,可以得到DUT的抖動容限。

對于USB3.0的接收機測試還可以使用另一種方法:即Loopback BERT Method。如下圖7的右圖所示:DUT的接收端工作在Loopback BERT模式,直接分析BERT發送出的已知的測試碼流,對接收到的誤碼計數,誤碼數量存入誤碼寄存器(如下圖7的Error Register),LeCroy PeRT3直接讀取誤碼寄存器,得到誤碼率和抖動容限測試結果。

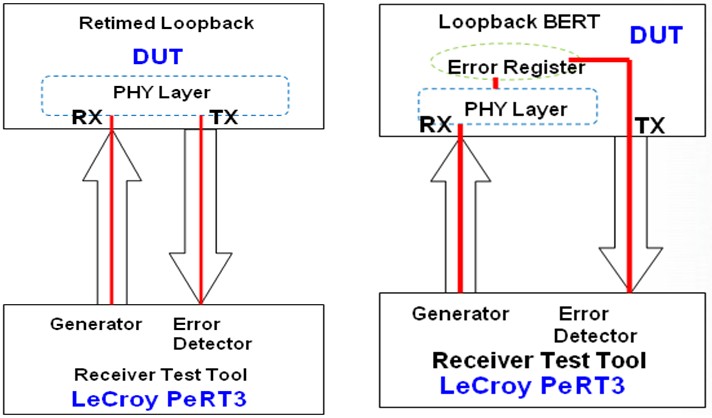

圖7:USB3.0的兩種誤碼測試和抖動容限測試方法示意圖
兩種測試方法對比,前者是串行信號接收端測試通常使用的傳統方法,其誤碼判定在BERT端,即在DUT的外部進行BER測試;后者是USB3.0芯片接收端直接測量誤碼率,測試儀器讀取待測試芯片的誤碼寄存器來了解誤碼值,即DUT內部進行BER測量。力科的PeRT3同時支持以上兩種測試方法。

USB3.0的測試難點與力科的解決方案
目前在USB3.0的物理層測試中,通常存在以下難點

1. TX的全部測試需要不同的兼容性測試碼型(全部測試需要CP0/CP1/CP7/CP8),對于USB3.0的板級開發工程師去配置PUT發送出不同的測試碼型比較困難。

2. RX的測試需要讓PUT進入Loopback模式,板級開發工程師很難讓PUT的芯片進入環回模式,測試其誤碼和抖動容限。

3. TX和RX都是兼容性測試的必測項目,但是A公司的測試方案需要多臺儀器,TX和RX的測試結果分別在兩臺儀器上,生成了兩個獨立的測試報告,測試的配置和操作過程非常復雜,完成全部項目測量需要很長時間。

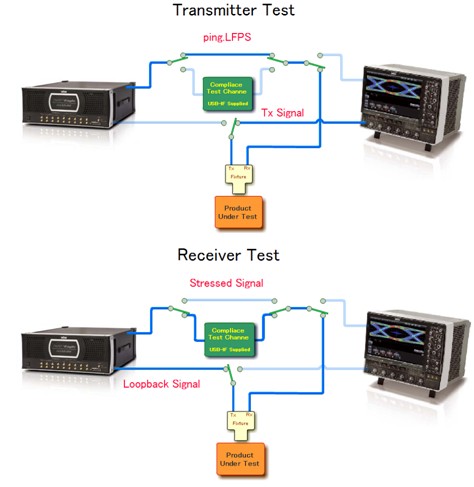

在2009年11月力科更新了USB3.0的物理層測試方案,可以全自動的完成兼容性測試的所有項目,解決了上述三個難點。如下圖8、9所示力科USB3.0的解決方案示意圖,測試儀器和附件由帶寬13GHz以上的示波器、PeRT3、RF Switch、USB3.0測試夾具等等組成。

圖8:USB3.0的全自動測試原理示意圖
在TX測試時,信號的傳輸鏈路如圖8的上半部分所示,力科示波器通過USB電纜控制PeRT3,PeRT3通過同軸電纜向PUT的RX端發送Ping.LFPS,PUT的TX連接到示波器的通道。PeRT每發送一次Ping.LFPS,則PUT的TX發送的碼型在CP0到CP8之間切換一次(比如從CP0變?yōu)镃P1,或從CP8變?yōu)镃P0),這樣無需測試人員去配置PUT發送不同的測試碼型了,通過PeRT3,力科的QualiPHY軟件會自動控制PUT發送不同的測試碼型,完成TX的所有測試。

在RX測試時,示波器通過GPIB接口控制RF Switch切換到另一鏈路,如圖8下部分所示,PeRT3的碼型發生器輸出的加入抖動的信號先通過Compliance Test Channel(由Intel的11英寸背板和3米USB3.0電纜組成),然后連接到USB3夾具,進入PUT的RX端,PUT的TX端通過夾具,把信號發送給PeRT3的Error Dector端。

由于示波器通過USB電纜控制PeRT和并讀取PeRT的測試結果,并通過GPIB控制RF Switch在鏈路間自動切換,這樣,USB3.0的TX和RX測試完全自動化,無需人工干預,操作步驟非常簡單,節省了測試時間。

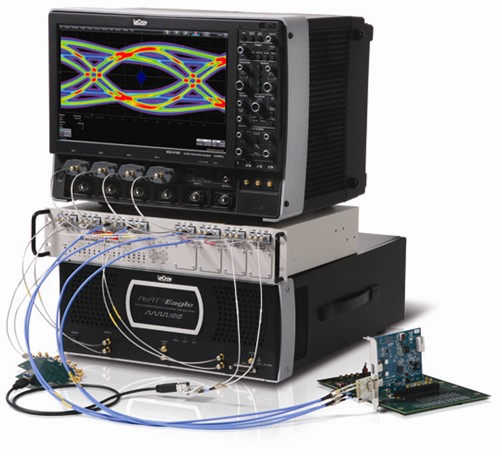

圖9:力科USB3.0的物理層測試解決方案
結語
本文簡要介紹了USB3.0的物理層測試內容和測試難點。力科的一致性測試軟件QualiPHY-USB3.0可以控制示波器、誤碼率測試儀PeRT3,快捷的、全自動的測量USB3.0的所有測試項目,大大的簡化了工程師的測試與調試時間,是業內最全面和 快捷的測試解決方案。

參考文獻
1, Universal Serial Bus 3.0 Specification, Revision 1.0.
2, Electrical Compliance Test Specification Rev0.9, SuperSpeed USB.
3, LeCroy USB3.0 Datasheet.
