【導讀】電容的尺寸：對于陶瓷電容和鉭電容，其尺寸和電阻一樣，小尺寸的用英制，0201、0402、0603、0805，大尺寸的用公制，如2520、3525等。對于柱狀的電解電容，一般是用“直徑x高度”的方式來描述尺寸。
因此硬件設計的時候，要考慮預留的電容的尺寸盡可能的大。如果你預留6x11的位置，一般最大也就用100uF 25V的了，想換小的節(jié)省成本沒有問題，但想換大的就很難了，電容廠家做不出來6x11的470uF 25V的電容。同樣的問題在陶瓷電容上也需要注意，例如預留一個0805的電容，一般最大也就能貼22uF 6.3V的了，想要更大容值或更高電壓就很難找到物料了。

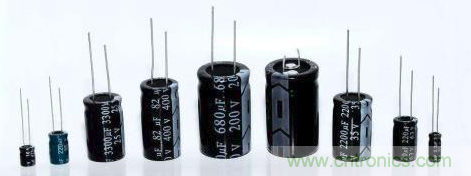

不同尺寸的電解電容

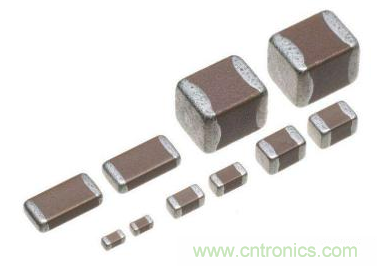

不同尺寸的陶瓷電容

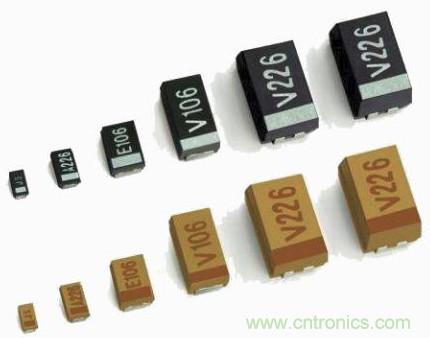

不同尺寸的鉭電容
電容的耐壓值，在弱電領域主要有4V、6.3V、10V、16V、20V、25V、35V、50V這些檔位。上百伏的電容主要用在強電上。耐壓值的選擇非常非常重要，選錯了會有生命危險。
如果把25V的電容，用在50V的電源上，會怎么樣？陶瓷電容有機會扛得住，也可能被燒掉短路了。電解電容一般扛不住，直接擊穿短路或干脆爆炸了。鉭電容一定扛不住，升起一團煙火就燒掉了。
硬件設計選擇電容的時候，務必要考慮清楚線路的最高電壓，通常是折半使用，就是電容耐壓值要達到線路電壓的2倍或更多。例如5V電源上的電容要選擇10V的，而不是6.3V的。20V的電源上的電容要選擇50V的電容，而不是35V的。
經(jīng)驗上看，陶瓷電容可以選擇略小一些的，因為陶瓷電容對高壓的耐受能力比較好。鉭電容一定要嚴格按照2倍以上來選擇，因為鉭電容比較容易被擊穿。電解電容推薦使用2倍以上，以避免供應商品質控制不嚴格帶來的隱患。
電容的方向：陶瓷電容不分正負極，電解電容和鉭電容都有正負極的區(qū)分。如果接反了，就會擊穿然后起火或者爆炸。
不巧的是，電解電容和鉭電容都是對稱的，正反都能焊接。在硬件設計的時候，要從原理圖、PCB上明確區(qū)分電解電容和鉭電容的正負極，不能畫反了。SMT貼片的時候也要注意不能反著貼。

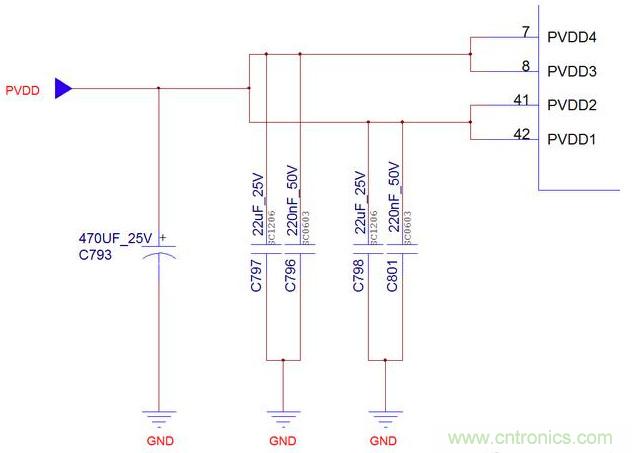

電解電容的符號和陶瓷電容的符號
電解電容有標識的是負極
電解電容有標識的是負極

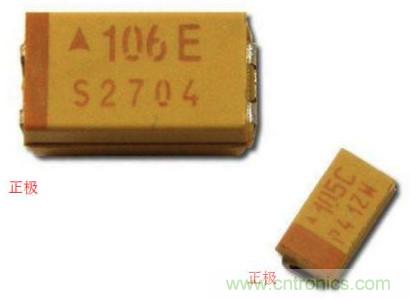

鉭電容有標識的是正極
電解電容有標識的是負極，鉭電容有標識的是正極。兩個是相反的。
