電磁兼容之傳導發射測試介紹
發布時間:2019-02-26 責任編輯:xueqi
【導讀】傳導發射(Conducted Emission)測試,通常也會被成為騷擾電壓測試,只要有電源線的產品都會涉及到,包括許多直流供電產品,另外,信號/控制線在不少標準中也有傳導發射的要求,通常用騷擾電壓或騷擾電流的限值(兩者有相互轉換關系)來表示,燈具中的插入損耗測試(直接用dB表示)也屬于傳導測試范疇。
傳導發射測試
1. 傳導發射測試標準:
CISPR22(ITE),CISPR14-1(家電和工具),CISPR13(AV),CISPR15(燈具),CISPR11(ISM),其他產品及產品類標準都是引用以上標準的測試方法,以引用CISPR22居多。
2. 傳導發射測試方法:
1) 傳導發射測試儀器和設備:接收機、LISN(線路阻抗穩定網絡,或叫AMN人工電源網 絡)、模擬手、被動電壓探頭、電流探頭(與電流探頭配合使用的CDN,容性電壓探頭)、DIA(斷續干擾分析儀,用于測試CISPR14-1中的斷續干擾)、測插入損耗的一整套設備等,當然,PC也不可少,聽說老外的資深工程師是直接手動用接收機測,汗一個。
接收機、DIA需要遵循CISPR16-1-1的要求,其他輔助設備需要遵循CISPR16-1-2的要求。

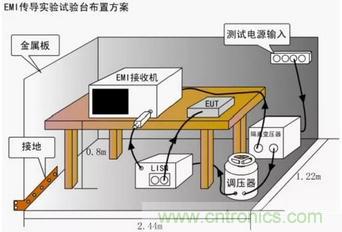

2) 傳導發射測試布置:分臺式與落地式,臺式設備離LISN 80cm,離接地平板40cm(這里的接地平板可以是水平接地板,也可以是屏蔽室的垂直接地內墻),落地式設備離接地平板距離隨不同標準有不同的偏差允許,CISPR14-1,15里面是10cm +/- 25%,13里面是up to 12mm,22里面是up to 15cm, 11里沒有明確距離,只說了需要與接地板用絕緣材料隔開。輔助設備的布置也隨測試標準的不同有出入,CISPR22中輔助設備離主設備10cm,相互之間的互聯線至少離接地平板40cm。手持II類設備需要包模擬手。CISPR15中自鎮流熒光燈需要罩在一個輔助錐形金屬罩里。
測試布置在不同的標準里面都有很直觀的布置圖給出,一目了然,描述起來反而說不清楚,呵呵。
3) 傳導發射測試頻段:大多是150kHz-30MHz,CISPR15是例外(騷擾電壓9kHz-30MHz,插入損耗150kHz-1,605kHz)。
4) 傳導發射測試限值:隨不同標準,不同的產品分類(Group 1/2, Class A/B)而限值不同。
5) 傳導發射測試過程:
a) 交/直流電源端騷擾電壓:這個最常見,將電源插頭連到LISN上,接收機RF輸入連到LISN的RF輸出(可能中間會插入RF衰減器或脈沖限幅器),切換LISN的L/N開關來選擇測試電源線的對地共模騷擾電壓。
b) 斷續干擾:CISPR14-1及一些引用CISPR14-1的標準有要求。通常使用斷續干擾分析儀,配合LISN測量。標準也允許用示波器與接收機的組合來替代。示波器觀察騷擾持續時間,接收機觀察騷擾電平幅度。
c) 負載端騷擾電壓:CISPR14-1、CISPR15和CISPR11中有要求。使用被動電壓探頭,將需要測試的負載線絕緣剝開,直接用探頭連接收機測量負載線導線端子對地的騷擾電壓。補充一句,如果設備額定電流過大,沒有合適的LISN可用,也可以直接用電壓探頭來測量電源端的騷擾電壓。
d) 通訊線騷擾電壓/騷擾電流:CISPR22中提及。針對不同類型的通訊線有不同的測試方法。Annex C有詳細描述,Annex F有各種方法的優缺點分析。主要是依靠電流探頭與CDN、150歐姆接地電阻、容性電壓探頭的不同組合來測試不同類型的通訊線纜,需要保證的前提是測試線纜的對地阻抗是150歐姆。結果可以直接用騷擾電流dBuA表示,也可以換算成騷擾電壓dBuV表示,換算阻抗是150歐姆,也就是兩者量值相差44dB。
e) 插入損耗:CISPR15提到。使用RF正弦波發生器經過平衡/不平衡轉換器、模擬燈、LISN,最后用接收機測量比較電壓來得出插入損耗的數值。
3. 傳導發射測試結果判定:
這個簡單,接收機檢波器的測量值(QP/AV)分別與限值線比較,低于限制線PASS,高出FAIL。
4. 傳導發射測試注意事項:
傳導測試因?yàn)槭菍?duì)地的共模騷擾測量,因此關鍵在測試布置上,布置沒問題了用接收機測就行了,而布置上的差異會導致結果的出入。
