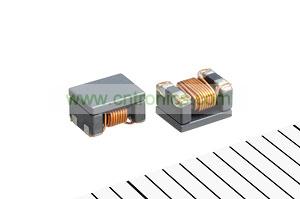

同時滿足高共模阻抗和大電流的TDK繞線型共模濾波器

發布時間:2012-06-19

產品特性:EMC對策元件:高共模阻抗和大電流的TDK繞線型共模濾波器
  • 尺寸比4532系列產品小,同時滿足高共模阻抗和大電流的要求
應用范圍:
  • 小型電子設備電源線用


導言:近年來,小型電子設備不斷趨向多功能化,連續使用及大負荷使用的情況增多,特別是電源線的EMC對策變得日益重要。TDK株式會社開發出作為小型電子設備電源線路的繞線型共模濾波器ACP3225系列,同時滿足高共模阻抗和大電流的要求,從2012年4月起開始量產。

TDK株式會社開發出作為小型電子設備電源線路的繞線型共模濾波器ACP3225系列,并從2012年4月起開始量產。

近年來,小型電子設備不斷趨向多功能化,連續使用及大負荷使用的情況增多,特別是電源線的EMC對策變得日益重要。

該產品利用敝社自主的材料技術開發而成,并采用可減少磁芯損耗的低損耗鐵氧體作為磁性材料。繞線部分具有小型精密自動繞線的特點。相較于敝社已有的ACM4532系列產品,成功實現了小型化,且共模阻抗從以往的800Ω提高到1,000Ω,額定電流也增加到1.2A,具有小型、大電流及高共模阻抗的特性。

主要用途
  • 小型電子設備電源線用共模濾波器

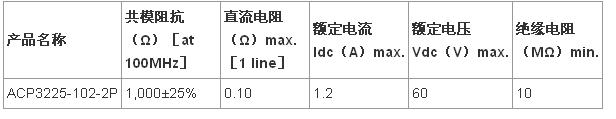

主要特點

       主要特點

較于公司已有產品4532系列
  • 小型化: 4.5mm×3.2mm → 3.2mm×2.5mm
  • 高共模阻抗: 800Ω → 1,000Ω
  • 大電流: 1.0A → 1.2A
