【導讀】作為STM32高性能低功耗系列旗艦產品，STM32U5延續STM32F2/F4/F7的應用范圍，同時又有更低的能耗，具有更高的性價比。在工業控制系統中，U5可以承擔主控器、系統監控以及圖形顯示等核心職能。
凝聚ST超低功耗微控制器技術精華的STM32U5于2021年問世，是一款堪稱可改變游戲規則的低功耗MCU。
作為STM32高性能低功耗系列旗艦產品，STM32U5延續STM32F2/F4/F7的應用范圍，同時又有更低的能耗，具有更高的性價比。在工業控制系統中，U5可以承擔主控器、系統監控以及圖形顯示等核心職能。
高性能，低功耗，豐富的數字外設和更高性能的模擬接口，強大的安全特性，以及支持圖形加速，讓STM32U5在工業控制、工業表計和醫療健康，個人穿戴設備等應用領域取得良好的表現，為泛工業系統創新賦能。在這個視覺統治一切的時代，人們對圖形效果的追求永遠沒有止境，同時也希望實現起來更簡單快速，性價比更高。“如果只需一個簡單的解決方案就能設計出高端、動態的顯示屏就好了?！?/p>
這就是STM32U5最新系列產品的使命所在。
意法半導體最近推出新款STM32U5微控制器(MCU) —— STM32U5F9/G9和STM32U5F7/G7，集成了新的專用圖形加速器，為成本敏感的小型便攜產品賦予更出色的圖形效果。超低功耗的STM32U5F9/G9和STM32U5F7/G7集成3MB片上靜態存儲器(SRAM)，可以為圖形顯示屏提供多個幀緩存區，節省了外部存儲芯片。新產品還集成了ST的NeoChromVG圖形處理器(GPU)，能夠?qū)崿F(xiàn)的圖形效果可與更昂貴的高端微處理器相媲美。
單芯片解決方案實現高級圖形效果

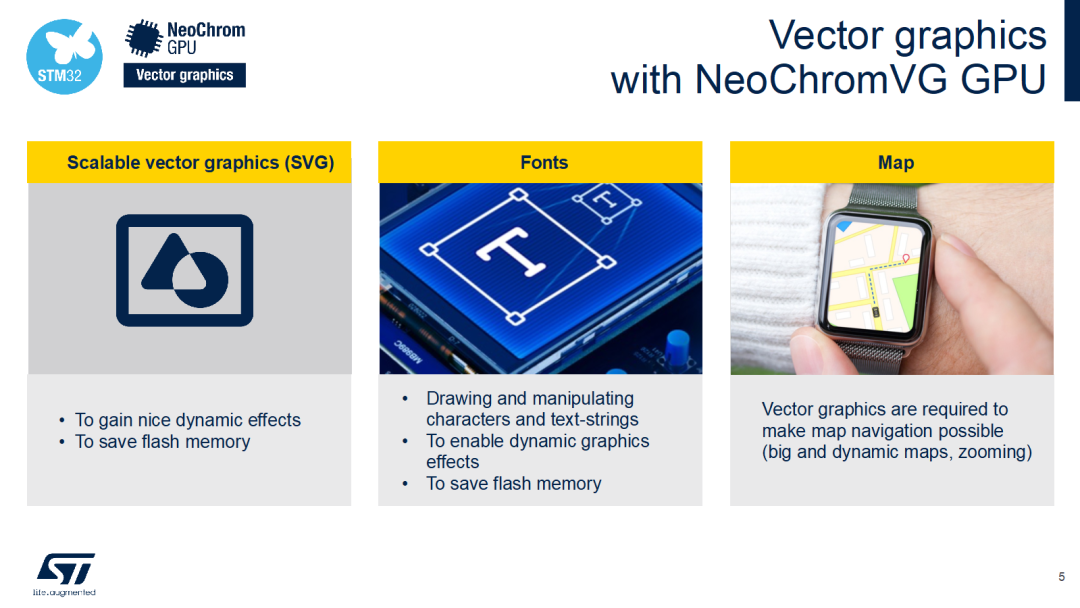

新系列U5產品是STM32首批支持硬件加速矢量運算的MCU，能夠渲染SVG圖像和矢量字體。內嵌的NeoChrom GPU幫助CPU承載了圖形計算任務，釋放內存并提高性能，可實現更流暢、更豐富的圖形效果，比如圖像旋轉、Alpha透明度混合和精確視角的紋理映射等高端圖效。
此外，新款MCU還有處理MJPEG視頻的JPEG編解碼器。這些功能讓產品開發人員可以在智能家電、智能家居控制器、電動自行車和工業終端設備中使用動態圖標、支持多種不同尺寸的字體、可縮放地圖、視頻播放等技術，自此消費者可以期待在市場上看到更炫酷、更有趣、更直觀好用的新一代便攜式產品。

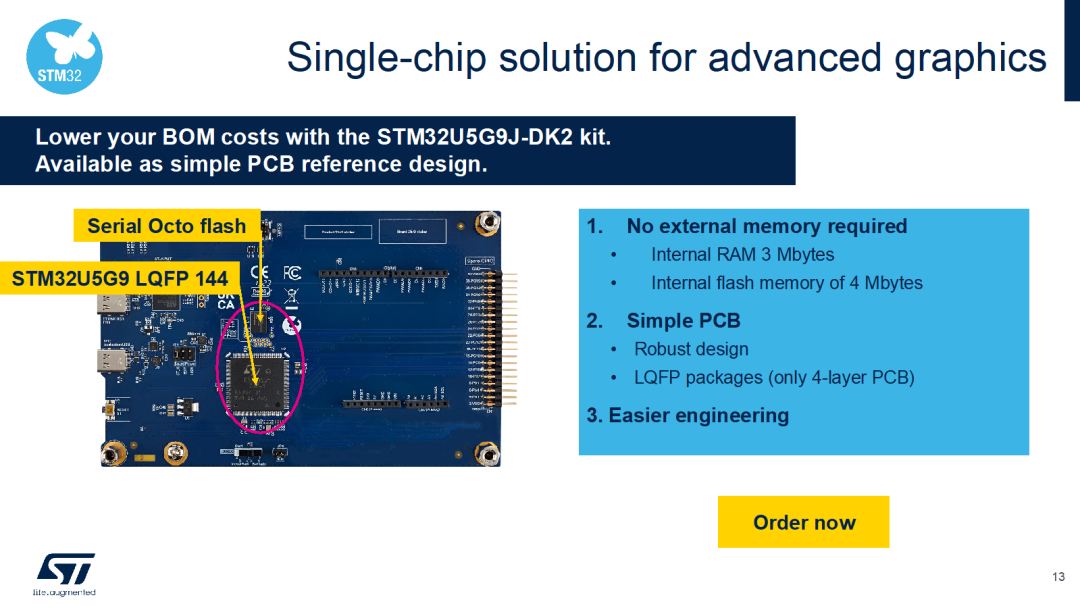

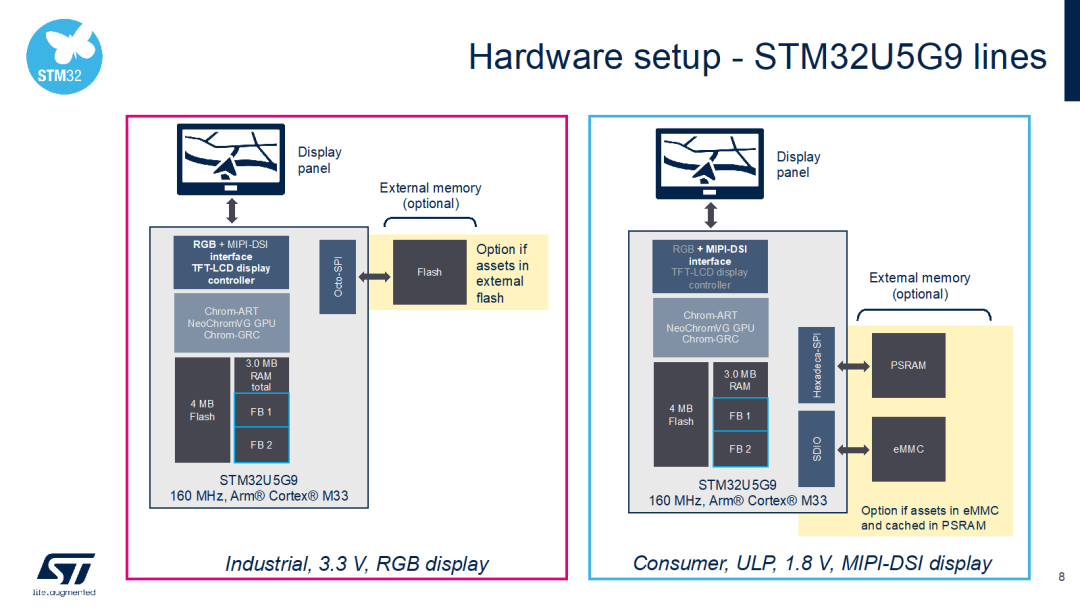

在片上集成先進的圖形處理功能和大容量RAM存儲器后，設計人員無需外部存儲器就可以開發高性能的圖形子系統，從而節省了PCB空間，無需片外高速信號傳輸。除了3MB SRAM存儲器外，片上還集成了4MB閃存，為代碼和數據提供了充足的非易失性存儲空間。
新款MCU以低成本100引腳LQFP封裝，可以實現簡單的4層PCB設計，避免信號布線和電磁兼容性(EMC)引起的常見問題。
ST授權合作伙伴Riverdi已經使用STM32U5F9/G9 MCU開發出了具有高級圖形功能的新產品。Riverdi的聯席首席執行官Kamil Koz?owski表示：“最新的 STM32 MCU是個兼具優異的圖顯功能與成本靈活性的單芯片解決方案，讓我們能夠以更具吸引力的價格推出5英寸顯示模塊，為終端產品廠商提供專業的整體顯示方案，幫助他們?yōu)樽约旱漠a(chǎn)品設計定制化的用戶界面。我們的新型嵌入式顯示器解決方案完全集成在ST的TouchGFX GUI設計框架內，客戶打開顯示器包裝后，就可以立即著手開發自己的UI?！?/p>
STM32U5F9/G9和STM32U5F7/G7采用先進高能效的Arm? Cortex?-M33處理器內核，在160MHz頻率運行時處理速度達到240 DMIPS，ULPMark-CoreProfile (CP)測試成績?yōu)?64分。該系列MCU具有200nA待機模式、支持部分RAM內容保留和快速喚醒功能的多種低功耗模式，運行模式下功耗僅為16μA/MHz，提高了優化功耗和性能的靈活性。

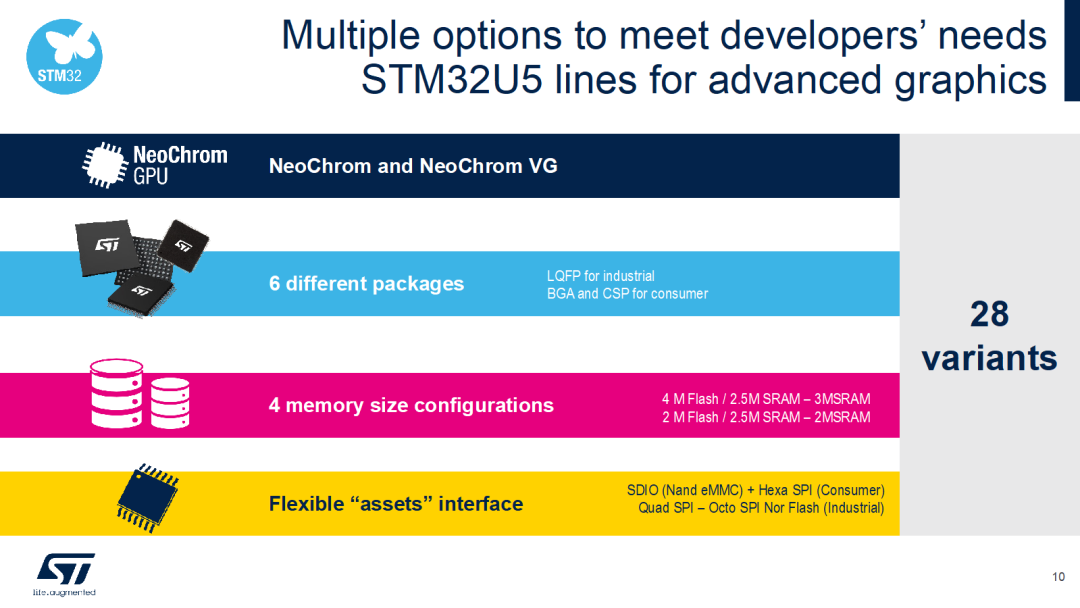

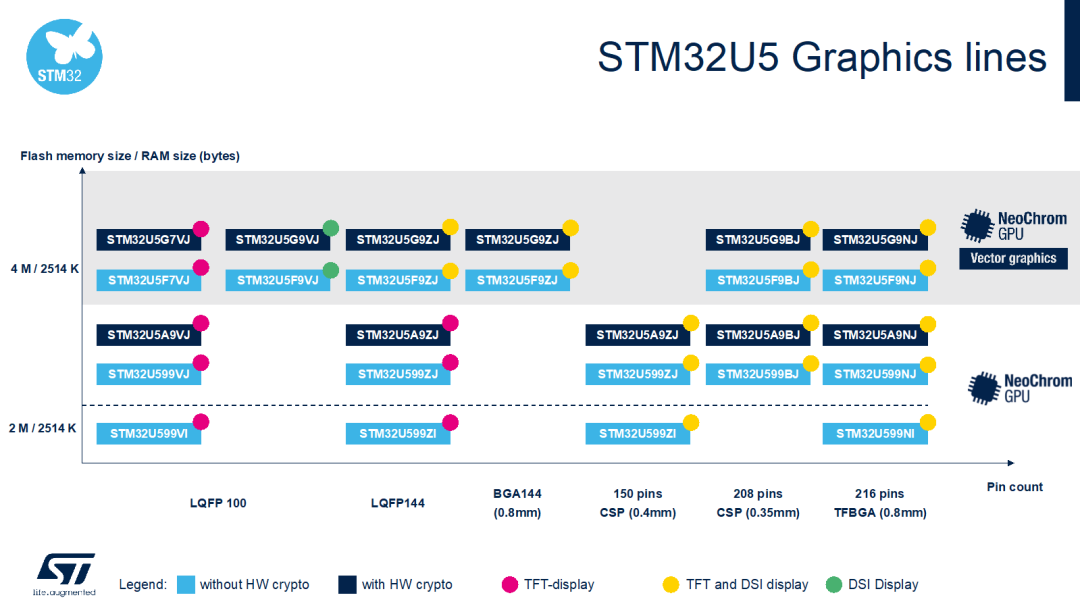

STM32U5產品線根據GPU功能、封裝形式、存儲器容量和接口配置不同提供了豐富的產品型號，以滿足開發者對于實現高級圖形效果的不同需求。
全面的生態系統支持
和所有其他的STM32MCU一樣，ST為新款STM32U5提供全面的生態系統支持，提供成熟的STM32外設和IoT硬件安全功能，以及包括軟件工具、中間件、庫和代碼示例在內的STM23Cube生態系統。

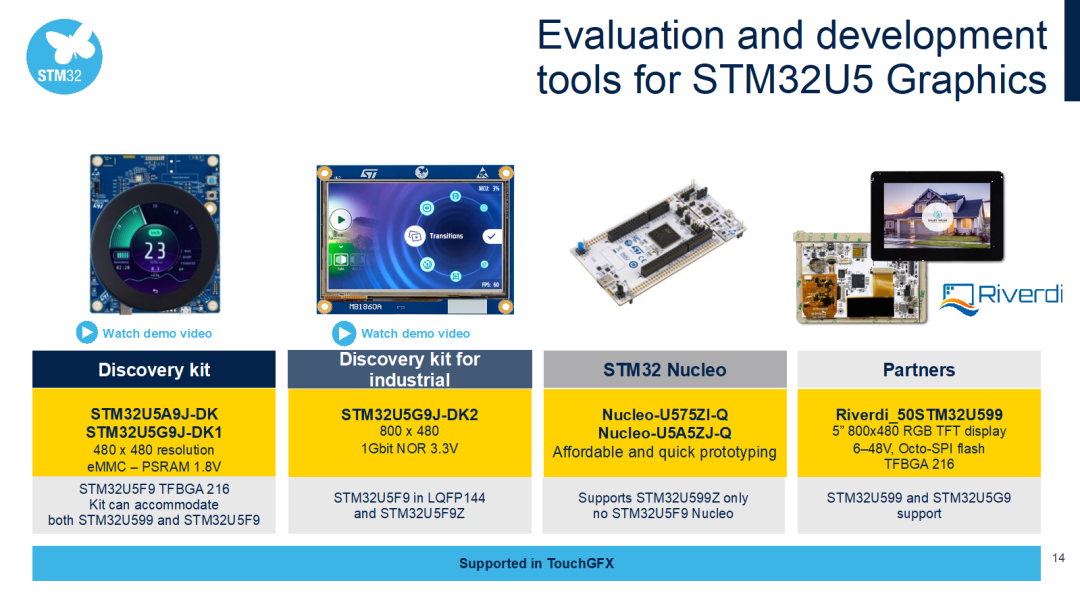

ST還為支持STM32U5圖形特性提供了豐富的評估和開發工具，包括探索套件STM32U5A9J-DK/STM32U5A9J-DK1，工業級探索套件STM32U5A9J-DK2，STM32 Nucleo開發板，以及由合作伙伴提供的參考設計，如Riverdi 50 STM2U599。
此外，ST經典的免費圖形軟件工具TouchGFX也全面支持所有ST STM32U5顯示套件。
（來源：意法半導體博客）
