【導讀】幾乎所有現代工業系統都涉及交流/直流電源，這些系統從交流電網獲得能量，并將經過妥善調節的直流電壓輸送到電氣設備。隨著全球功耗增加，交流/直流電源轉換過程中的相關能量損耗，成為電源設計人員整體能源成本考慮的重要部份，特別是高耗電電信和服務器應用的設計人員。
幾乎所有現代工業系統都涉及交流/直流電源，這些系統從交流電網獲得能量，并將經過妥善調節的直流電壓輸送到電氣設備。隨著全球功耗增加，交流/直流電源轉換過程中的相關能量損耗，成為電源設計人員整體能源成本考慮的重要部份，特別是高耗電電信和服務器應用的設計人員。
氮化鎵有助于提高能效并減少交流/直流電源的損耗，進而有助于降低終端應用的擁有成本。例如，透過最低 0.8% 的效率增益，采用氮化鎵的圖騰柱功率因子校正（PFC）有助于100 MW數據中心在10年內節省多達700萬美元的能源成本。
選擇正確的 PFC 級拓樸
世界各地的政府法規要求在交流/直流電源中使用 PFC 級，藉以促進從電網獲得潔凈電力。PFC 對交流輸入電流進行調整以遵循與交流輸入電壓相同的形狀，因而達到從電網汲取最大的有功功率，電氣設備即可像無功功率為零的純電阻一樣運作。
如圖一所示，傳統的 PFC 拓樸結構包括升壓 PFC（在交流線路后采用全橋式整流器） 和雙升壓 PFC。典型升壓 PFC 是常見的拓樸結構，這其中包含傳導損耗極高的前端橋式整流器。雙升壓 PFC 由于沒有前端橋式整流器，減少傳導損耗，不過這確實需要額外的電感，因此成本和功率密度受到影響。
圖一 : PFC 拓樸結構：雙升壓 PFC（b）；升壓 PFC
可能提高效率的其它拓樸包括交流開關無橋接式 PFC、有源橋接式 PFC 和無橋接式圖騰柱 PFC，如圖二所示。交流開關拓樸使用兩個在開啟狀態下導通的高頻場效應晶體管 （FET） 和在關閉狀態下導通的碳化硅 （SiC） 二極管和硅二極管。有源橋式 PFC 直接以四個低頻 FET 取代連接到交流線路的二極管橋式整流器，二極管橋式整流器需要額外的控制和驅動電路。有源橋式 PFC 使用三個在開啟狀態下導通的 FET 和兩個低頻 FET，以及在關閉狀態下導通的 SiC 二極管。

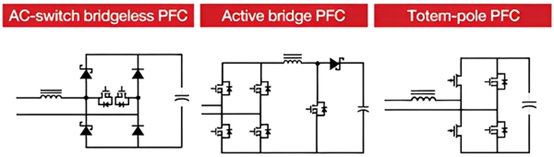

圖二 : 可提高效率的各種 PFC 開關拓樸
相較之下，圖騰柱 PFC 只有在開啟和關閉狀態下導通的一個高頻 FET 和一個低頻硅 FET，因此在三種拓樸結構中達到最低的功率損耗。此外，圖騰柱 PFC 只需要最少數量的功率半導體組件，因此，在考慮整體組件數量、效率和系統成本時，這是有吸引力的拓樸。
氮化鎵在圖騰柱 PFC 中展現效益
傳統的硅金屬氧化物半導體 FET（MOSFET）不適合圖騰柱PFC，因?yàn)镸OSFET的本體二極管具有極高的反向復原電荷，會導致高功率損耗和直通損壞的風險。SiC功率MOSFET比硅略有改善，固有本體二極管的反向復原較低。
另外，氮化鎵提供零反向復原損耗，在三種技術中達到最低的整體開關能量損耗 – 比同類 SiC MOSFET 低 50% 以上。這主要是因?yàn)榈壘哂懈叩拈_(kāi)關速度能力（100 V/ns 或更高）、更低的寄生輸出電容和零反向復原。氮化鎵 FET 中沒有本體二極管，因此完全沒有直通的風險。
TI 最近與Vertiv合作進行設計，協助該公司的3.5 kW整流器達到98%的峰值效率，相較于上一代硅 3.5 kW 整流器的 96.3% 峰值效率，達到1.7%的效率增益。若要將這種效率效益外推到實際的例證，使用采用氮化鎵的圖騰柱PFC有助于100 MW數據中心在 10 年內節省多達1490萬美元的能源成本，以及減少二氧化碳排放量的額外效益。
TI 氮化鎵中沒有反向復原損耗、輸出電容減少和重迭損耗，因此Delta Electronics中的 PFC 能夠在數據中心的節能服務器電源中達到高達 99.2% 的峰值效率。TI 氮化鎵 FET 內部的整合閘極驅動器允許 FET 達到高達 150 V/ns 的開關速度，因而降低高開關頻率下的整體損耗，而且 Delta 能夠達到 80% 的功率密度改善，同時將效率提高 1%。
氮化鎵技術在圖騰柱 PFC 設計中展現的效益顯而易見。隨著愈來愈多的電源單元設計人員改采氮化鎵，而且隨著氮化鎵制造商發布創新產品，電信和服務器電源設計人員有望持續提高功率密度和能效。
