您想過傳輸音頻和視頻信號嗎？下面是放大和傳輸音頻和視頻信號的簡單電路。這些信號在甚高頻段（VHF）傳輸。
電視發射器電路原理：
該電路的主要原理是傳輸音頻和視頻信號。音頻信號采用頻率調制，視頻信號采用 PAL 調制。這些調制信號應用于天線。

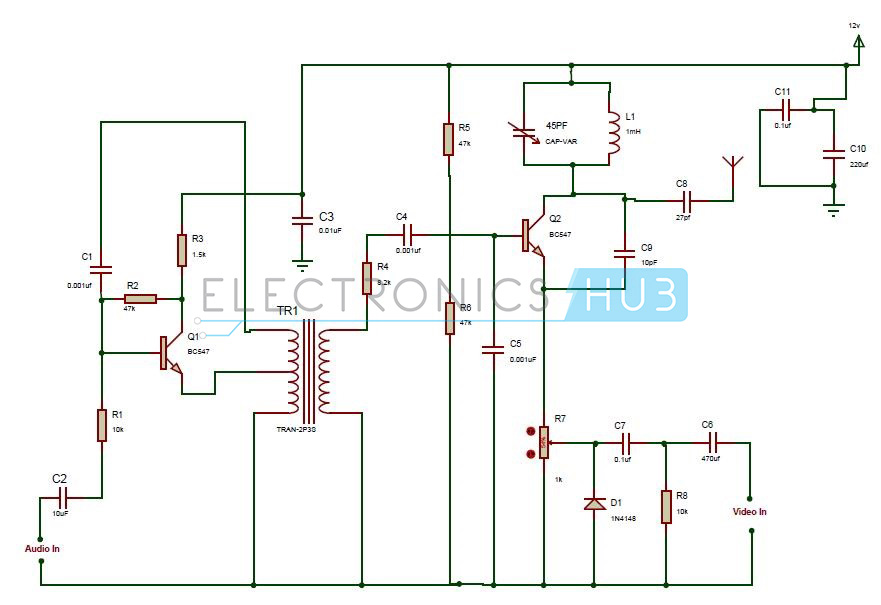

電視發射器電路圖：
電路組件：
電路由以下元件組成：
BC547 晶體管。
信號二極管 (1N4148)。
電阻器
電容器
射頻變壓器
天線
可變電容
可變電阻器
電視發射機電路設計：
電視發射器電路設計說明如下。
音頻信號通過電阻和電容（分別為 10Kohms 和 10uf ）加到晶體管的基極。晶體管的發射極與射頻變壓器相連。音頻信號在此經過晶體管的預放大。
射頻變壓器用于實現最大功率傳輸。它們有初級和次級兩個繞組。電壓加在初級繞組上，由于互感，變壓器的次級繞組會感應出一些電壓。因此，電壓可以從一個電路傳輸?shù)搅硪粋€電路。在本電路中，使用了一個內置電容器的變壓器。
信號二極管是一種只允許電流單向流動的二極管。它們可通過高達 100mA 的小電流，并處理電信號中的信息。它們廣泛應用于信號處理。這里的信號二極管用于視頻調制。
音頻輸入通過電阻和電容串聯連接到晶體管的基極。一個 LC 槽電路連接到晶體管的集電極，該槽電路產生用于調制的載波頻率，槽電路由一個并聯的可變電容和一個電阻組成。
視頻輸入信號通過 1kohms 的可變電阻器輸入晶體管。視頻輸入信號通過一個 0.1uf 的電容器和一個并聯的信號二極管輸入電容器。
調制信號被饋送至天線。發射信號需要天線。天線接收電信號并將其轉換為電磁輻射。這種輻射由天線發射。
如何操作電視發射器電路？
首先按照電路圖連接電路。
通過電池給電路施加 12 伏電壓。
現在，音頻輸入被加到晶體管的基極。
晶體管對音頻信號進行預放大，并將其輸入射頻變壓器。
視頻信號應用于視頻輸入端。
射頻變壓器將音頻信號傳輸?shù)骄w管 Q2。
晶體管 Q2 對音頻和視頻信號進行調制，并將其傳輸?shù)教炀€。
調制所需的載波頻率由水箱電路產生。
因此，調制波由天線發射，該電路適用于 50-210 MHZ 之間的 VHF 頻段。
電視發射機電路應用：
用于廣播應用。
該電路可傳輸 DVD、視頻游戲等的音頻和視頻信號。
該電路可用于監控?cái)z像頭。
電路的局限性：
發射器電路與 PALB 和 PALG 系統兼容。
為獲得最佳性能，應調整 C8 的值。
