【導讀】用穩壓管穩定三極管基極的電壓，此電壓經過發射結鉗位之后降低0.7V，此時發射極電壓也是穩定的，發射極電壓除以發射極電阻就得到恒定電流。如圖，在紅點處接負載，負載電流恒定為5mA。

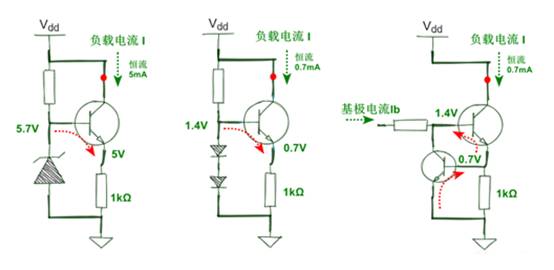

今天分享一下用三極管搭恒流源的幾種形式。
配合穩壓管搭恒流源

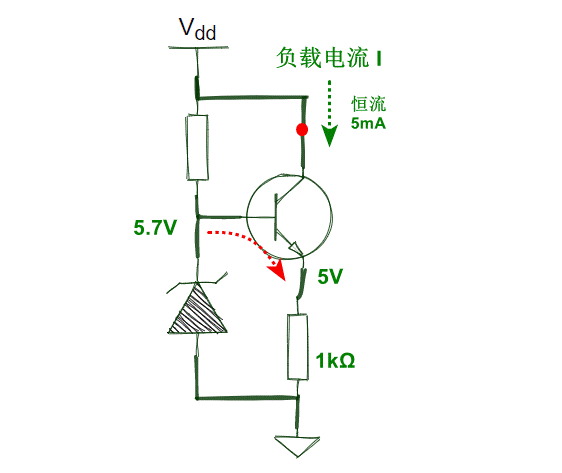

用穩壓管穩定三極管基極的電壓，此電壓經過發射結鉗位之后降低0.7V，此時發射極電壓也是穩定的，發射極電壓除以發射極電阻就得到恒定電流。如圖，在紅點處接負載，負載電流恒定為5mA。
通過調節發射極電阻阻值或者換用不同穩壓值的穩壓管可以實現負載電流大小的調節。
電流計算公式：
配合二極管恒流源

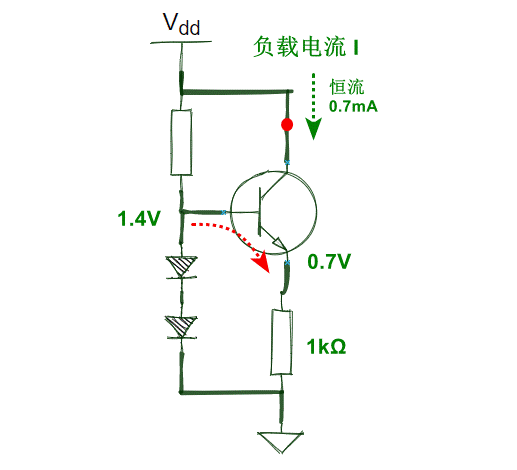

用兩個二極管鉗位，穩定基極電壓1.4V。其余的分析和穩壓管一樣。
不管是配合穩壓管還是二極管搭恒流源，它們的原理都一樣，我們要挖掘出精髓出來，往后遇到這種原理圖才能做到舉一反三，這里恒流設計的精髓就是穩定三極管的基極電壓！因?yàn)榉€(wěn)定基極電壓之后通過射極鉗位，再通過射極電阻將穩定的電壓轉化為穩定的電流，這樣就實現了恒流！

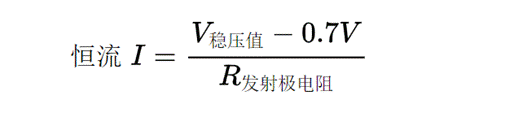

它們通用的電流計算公式如下：
掌握了穩定基極電壓這個原理，就可以拓展出很多恒流設計電路了，比如用TL431或者用DA來做個參考電壓，或者用3個二極管鉗位都可以了！
總結出精髓后自己就可以從模仿轉向自行設計了，這種感覺是不是很酷！

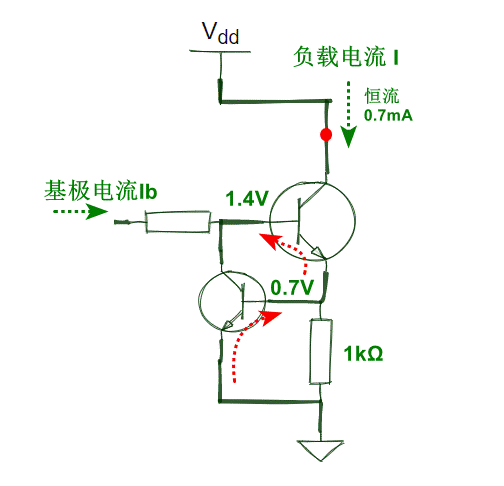

兩個三極管搭恒流源
再來一個不一樣的，由兩個NMOS構成的恒流源。
說一下我對這個電路的理解：這個其實本質是個過流保護電路。
動態過程
基極電流通過，右管打開，將電流放大之后，當負載電流大于0.7mA，在發射極電阻上形成0.7V電壓達到左管導通閾值，左管開啟。
左管開啟，右管基極被拉到地，導致右管關閉。
右管關閉，沒了電流左管基極被拉到地，又導致左管關閉，
左管關閉又導致右管打開。
往復循環，動態穩定時候就是左管基極電壓達到開通閾值0.7V，這是個平衡點。
這個過程還是有點復雜的，所以看不懂也沒關系，可以這么來理解：兩個三極管在導通關斷的動態平衡下，右側管子基極等效成穩定在1.4V，射極穩定0.7V，這樣也可以和上面總結出來的精髓也有異曲同工之妙了。

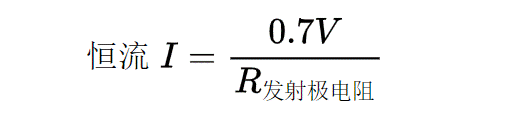

電流計算公式可以這么直接算：
前面說了我認為這是一個過流保護電路，基極電流要足夠大，經過右管放大之后能在發射極電阻上形成0.7V壓降，這個過程才能成立。然后三極管就等效為一個動態電阻，使得負載恒流！如果Ib很小，經過右管放大之后形成不了0.7V壓降，那么這個過程不成立。
以上都是自己對這幾個電路的看法和總結。由于水平有限，可能有的地方理解有誤，如有發現錯誤，還請各位不吝指正！感謝！
要點總結：
1.三極管搭恒流源精髓在于穩定基極電壓。
2.穩定了基極電壓之后發射結鉗位，發射極電壓也穩定。
3.通過發射極電阻將穩定電壓轉化為恒定電流。
