【導讀】汽車、交通運輸和工業應用對噪聲敏感并且需要低EMI電源解決方案。傳統方法通過減慢開關邊沿或降低開關頻率來控制 EMI。這兩種方法都會產生不良的影響，例如效率下降，最短接通和關斷時間增加，以及需要采用大尺寸的解決方案。EMI 濾波器或金屬屏蔽等替代方案在所需的電路板空間、組件和裝配方面增加了大量成本，并使熱管理和測試復雜化。
汽車、交通運輸和工業應用對噪聲敏感并且需要低EMI電源解決方案。傳統方法通過減慢開關邊沿或降低開關頻率來控制 EMI。這兩種方法都會產生不良的影響，例如效率下降，最短接通和關斷時間增加，以及需要采用大尺寸的解決方案。EMI 濾波器或金屬屏蔽等替代方案在所需的電路板空間、組件和裝配方面增加了大量成本，并使熱管理和測試復雜化。
低噪聲 Silent Switcher 架構簡化了EMI設計
ADI 的低噪聲μModule技術給開關穩壓器設計帶來了突破。采用 µModule 封裝的 LTM8003 穩壓器配備專有的 Silent Switcher架構，以最大限度降低 EMI 輻射，并在高開關頻率下提供高效率。穩壓器的架構和 µModule 器件的內部布局設計旨在最大限度縮小穩壓器的輸入環路。這能夠顯著地減少開關節點振鈴和在熱環路中存儲的相關能量，即使存在非?？斓拈_關邊沿也不例外。這種安靜的開關切換提供了卓越的EMI性能，同時最大限度降低了AC開關損耗，從而使得穩壓器能在高開關頻率下運行，且效率并無明顯下降。
這種架構配合擴展頻譜頻率操作，極大地簡化了EMI濾波器設計和布局，非常適合那些對噪聲敏感的環境。圖1顯示了輸入側的簡單EMI濾波器，使演示電路能夠以足夠的裕量通過 CISPR 25 Class 5標準，如圖2所示。

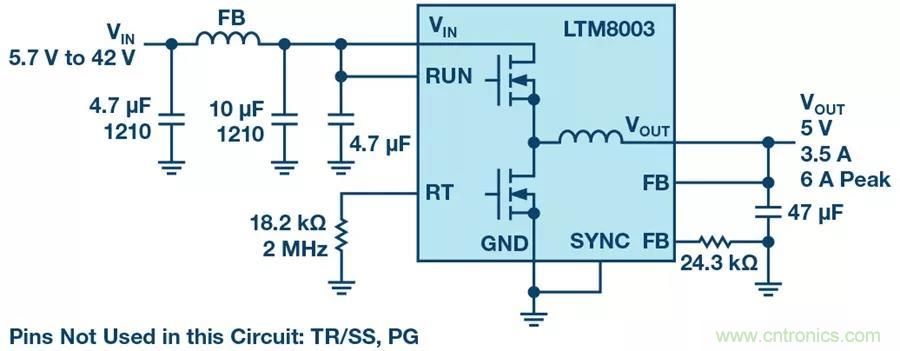

圖1. 在輸入端配置一個簡單EMI濾波器的5 V轉換器符合CISPR 25 Class 5 規格要求。

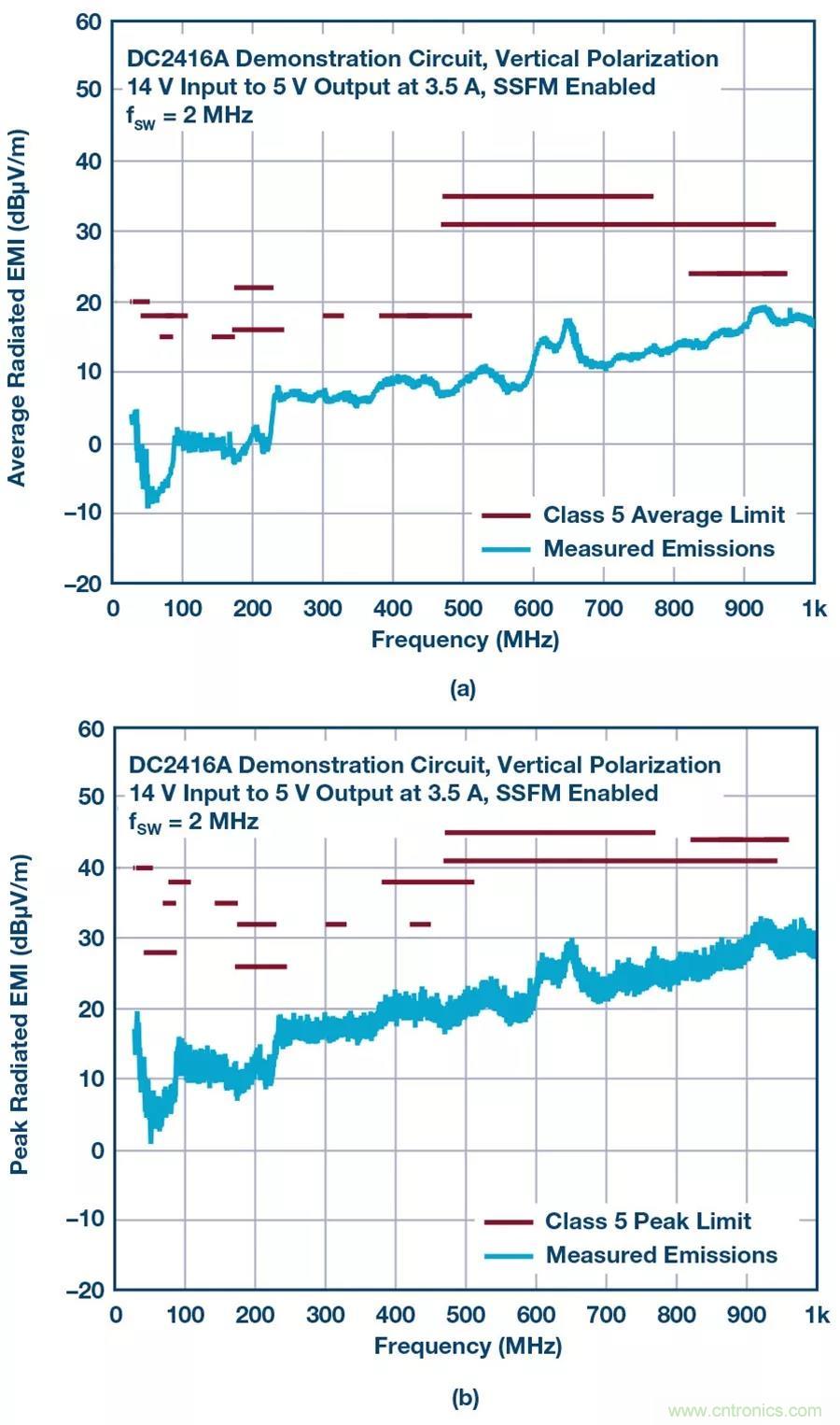

圖2. DC2416A 演示電路符合輻射EMI頻譜 CISPR 25 Class 5 規格要求
3.5A 連續電流和 6A 峰值電流提供能力
內部穩壓器能夠安全地提供高達6 A的峰值輸出電流，當依靠一 個12 V標稱輸入持續支持3.5 A負載（在3.3 V或5 V范圍內）時， LTM8003無需采取額外的熱管理措施（氣流或散熱器）。這滿足了工業機器人、工廠自動化和汽車系統中的電池供電型應用之需。
–40°C 至 +150°C 的寬工作溫度范圍
汽車、工業應用要求電源電路在超過105°C的環境溫度下連續安全運行，或者要求為溫升留出較大的儲備空間。LTM8003H專為在–40°C至+150°C的內部工作溫度范圍內滿足規格要求而設計。內部過熱保護(OTP)電路負責監視結溫，并在結溫過高時停止開關操作。
圖3a是一款可在7 V至40 V的寬輸入范圍內工作的3.5 A、5 V解決 方案。其在12 V標稱輸入下的熱性能如圖3b所示。當采用一個 12 V輸入并具有2 A負載時，典型效率高于92%。

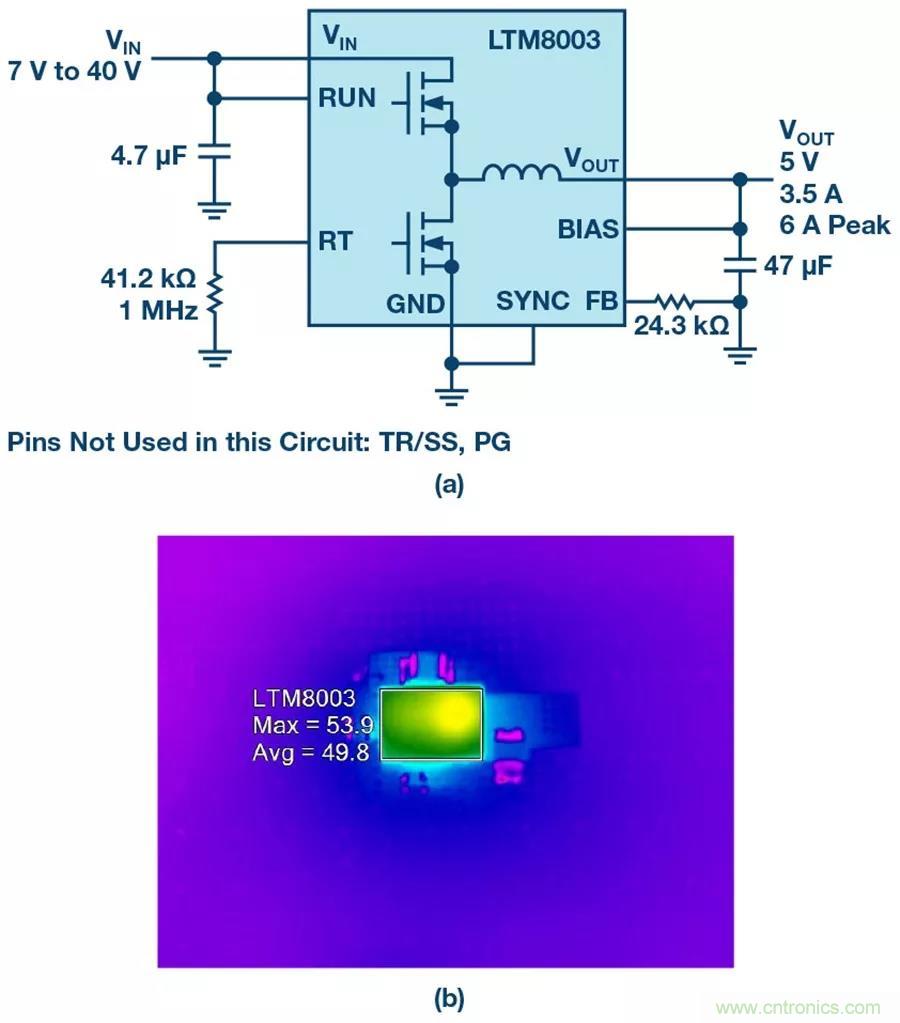

圖3. 一款用于7 V至40 V輸入并采用H級版本的5 V、3.5 A解決方案。熱成像顯示無需采用龐大笨重的散熱組件。
從 +3.5 V 至 +35 V 輸入產生 –5 V 負輸出
圖4是一款采用一個12 V標稱輸入（35 V最大輸入）產生–5 V、4 A 輸出的解決方案。BIAS 引腳應連接至 GND。

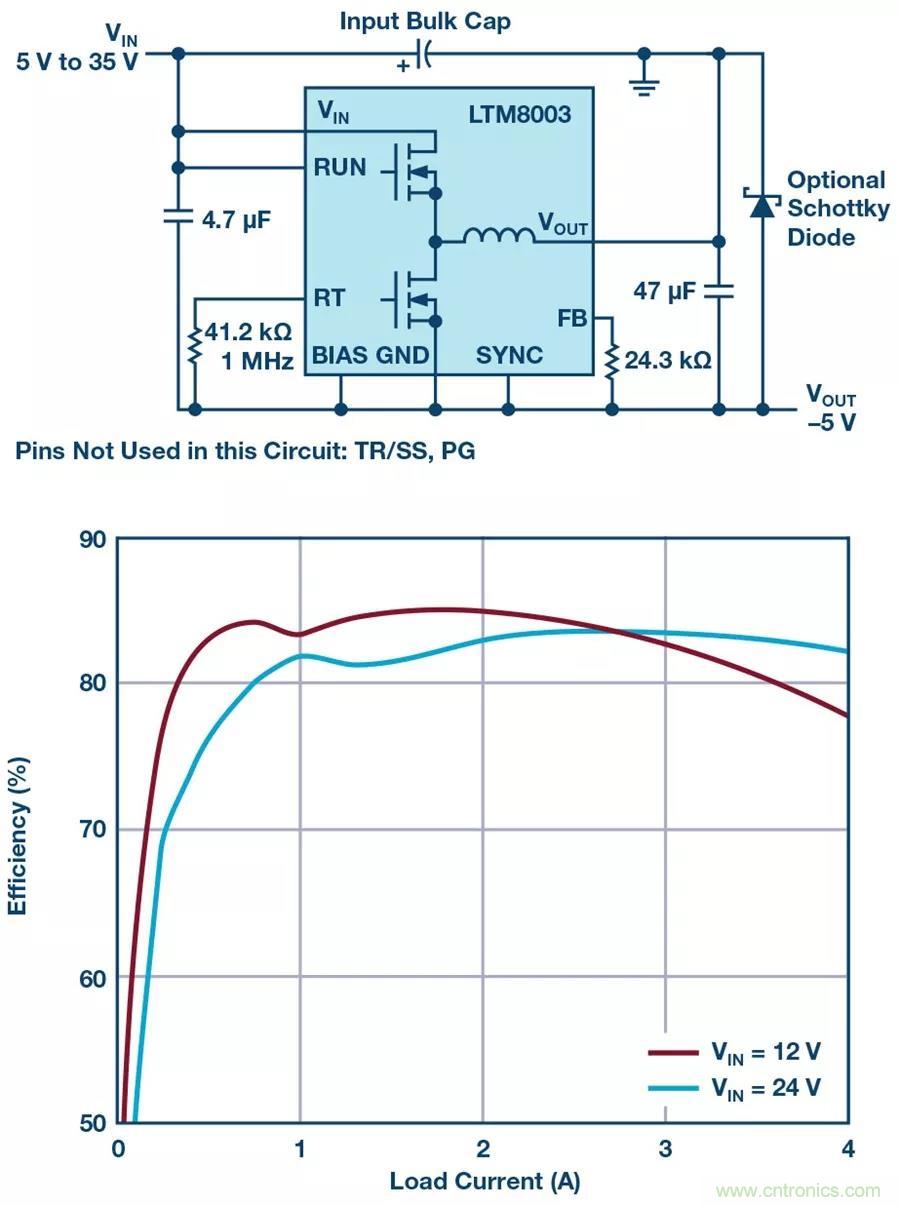

圖4. 一款采用+5 V至+35 V輸入提供高達4 A輸出電流的–5 V電源。
結論
LTM8003 是一款采用Silent Switcher架構的寬輸入和輸出范圍、低噪聲、3.5 A降壓型µModule穩壓器。依靠3.4 V至40 V輸入能夠產 生0.97 V至18 V輸出，從而無需通過電池或工業電源進行中間穩壓。其引腳排列專為符合FMEA（失效模式影響分析）要求而特別設計，因此如果相鄰引腳短路、單個引腳短路至地、或某些引腳處于浮置狀態，輸出電壓將保持在或低于調節電壓。在焊點因振動、老化或?qū)挿鶞囟茸兓蓜?dòng)或開路的情況下（例如：在汽車和交通運輸應用中），冗余引腳可增強電氣連接。
圖5. 一款完整的降壓解決方案僅稍大于LTM8003 µModule穩壓器的 6.25 mm x 9 mm占板面積。
完整的解決方案可安裝在一個比 LTM8003 的 6.25 mm × 9 mm × 3.32 mm BGA封裝面積大不了多少的緊湊空間內（包括輸入和輸出電容）。通常，25 µA的靜態電流和–40°C至+150°C（H 級）的寬工作溫度范圍使其非常適合那些空間擁擠、工作環境嚴酷、以及強制要求低靜態電流和高可靠性的運行環境。該器件的特性有助于最大限度減少設計工作量，并滿足針對工業機器人、工廠自動化、航空電子設備和汽車系統的嚴格標準。
