如何提高EV驅動電機效率,磁鐵的改進是關鍵

發布時間:2020-11-17 責任編輯:lina

【導讀】電動汽車(EV)作為應對全球環境問題的一項解決方案,已得到了廣泛的推廣。然而,必須清除許多技術障礙,才能使EV在世界各地全面安全、舒適地運行。其中一個解決方案就是提高驅動電機的性能(縮小尺寸、減輕重量和提高效率)。

電動汽車(EV)作為應對全球環境問題的一項解決方案,已得到了廣泛的推廣。然而,必須清除許多技術障礙,才能使EV在世界各地全面安全、舒適地運行。其中一個解決方案就是提高驅動電機的性能(縮小尺寸、減輕重量和提高效率)。為實現可滿足更高技術要求的電機,作為影響電機性能的元件,磁鐵的改進必不可少。

使用EV驅動電機時的技術挑戰

汽車電氣化正在世界各地穩步推進。尤其是在歐洲和印度,“EV轉換”工作設定了明確的截止日期,以逐步停止銷售由內燃機驅動的車輛。這一全球性的EV趨勢預計將在全世界進一步加速。

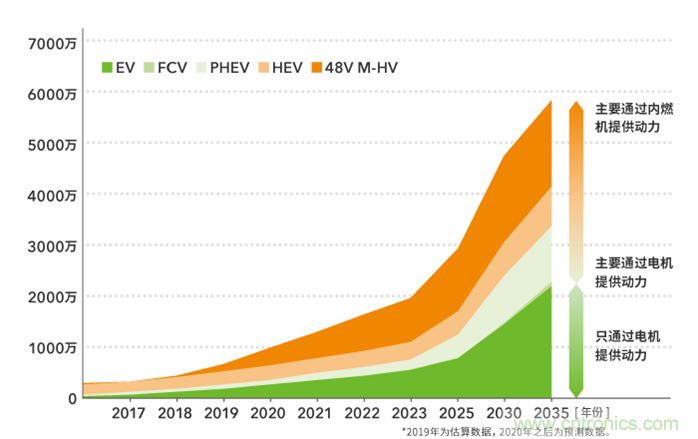

電機驅動汽車的市場預測

如何提高EV驅動電機效率,磁鐵的改進是關鍵
來源:富士經濟株式會社    2019年版HEV、EV相關市場全面調查

EV、FCV和PHEV預計將穩步增長,成為電動汽車和混合動力汽車(xEV)中的主流。

EV、HEV和PHEV之間存在著明顯的區別。EV基本上只通過電機提供動力,HEV(混合動力汽車)由電機和內燃機驅動,而PHEV(插電式混合動力汽車)是HEV的高級版本,如果電機出現故障,可使用內燃機驅動,以備不時之需。此外,根據行駛狀況,它們提供電機和內燃機兩種使用選擇,從而允許實現最佳節能駕駛。

另一方面,EV只能依賴電機作為驅動源。在各類駕駛場景中,包括需要頻繁剎車和發動的擁堵路況、在陡峭山路和崎嶇道路上越野駕駛、在高速公路上行駛以及載著不同數量的乘客和行李行駛,EV驅動電機都需要高效運行并使用較少能源。此外,考慮到這些要求有賴于效率的進一步提升,電機本身的微型化和重量減輕勢在必行。而此處的重要因素就是磁鐵的改進,其是會影響電機性能的元件。

EV驅動電機結構示例(示意圖)

如何提高EV驅動電機效率,磁鐵的改進是關鍵

EV驅動電機主要使用一種名為無刷電機的電機類型。圖片顯示的就是無刷電機的結構示例。該電機由轉子(供應電流時旋轉)和定子(用于轉動轉子)組成。轉子包含釹磁鐵。

EV驅動電機需要極強的磁能,因此使用了最強大的永磁體——釹磁鐵。在這些磁鐵中,TDK的釹磁鐵(NEOREC系列)已達到世界上最高水平的矯頑力之一。

與使用傳統釹磁鐵相比,這種強力磁鐵可為電機提供大旋轉力,有助于實現進一步微型化、輕量化和高效化。

要想進一步減小EV驅動電機的尺寸和重量并提高效率,則需要將電機形狀和內部結構更改為更復雜、更多樣的設計。這意味著,所使用的釹磁鐵將需要更強大且采用不同形狀,同時提供磁場指向,以便更高效地生成磁力。

TDK開發了一種能夠精確制造各種釹磁鐵形狀的技術,以及一種能夠自由改變磁場方向的控制技術。這些技術會根據使用條件/環境來優化磁鐵,因而能夠針對各種不同的電機設計提供最佳的釹磁鐵解決方案。

如何提高EV驅動電機效率,磁鐵的改進是關鍵

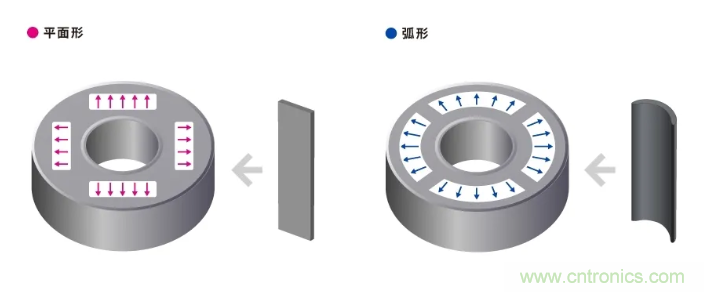

平面形磁場和弧形磁場之間的方向差異
(示意圖)

內嵌式永磁(IPM)轉子(磁鐵嵌入到轉子的金屬芯內部)中平面形磁場和弧形磁場之間的方向差異。平面形磁場的方向是一個方向,而弧形磁場的方向是徑向。

TDK還開發了一種技術,能夠最大程度地減少釹磁鐵中所需的重稀土元素,如鏑(Dy)和鋱(Tb)等這些不易采購的元素。2012年,公司推出了業內首款不含Dy的釹磁鐵。通過這些努力,TDK希望繼續滿足電機設計需求,并通過降低磁鐵采購中的供應鏈風險來支持EV的穩定生產。

TDK的磁鐵解決方案可滿足EV驅動電機的新開發要求,并支持零CO2排放的EV駕駛。

如何提高EV驅動電機效率,磁鐵的改進是關鍵

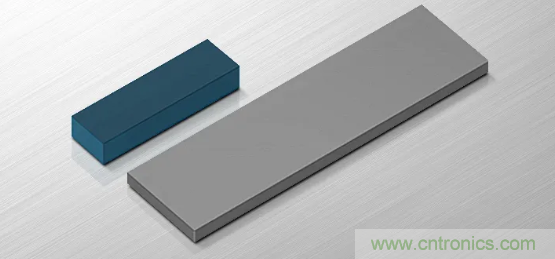

各種性能不同的磁性產品陣容。除了驅動電機,TDK還提供適合各種應用的廣泛產品。選擇最合適的設計有助于大幅減小使用磁鐵的設備的尺寸與厚度,并提高磁力。
