使用TDMoP器件,如何實現FDL命令?

發布時間:2020-09-23 責任編輯:lina

【導讀】在許多應用中,系統管理員需要操作支持系統(OSS),控制、管理網絡設備。使用 OSS,管理員可以發出命令給“測試探頭”,啟用或關閉 FDL 網絡環回。本應用筆記介紹了如何使用 DS34T10x 系列 TDMoP 器件,實現這些 FDL 命令。

引言
在許多應用中,系統管理員需要操作支持系統(OSS),控制、管理網絡設備。使用 OSS,管理員可以發出命令給“測試探頭”,啟用或關閉 FDL 網絡環回。本應用筆記介紹了如何使用 DS34T10x 系列 TDMoP 器件,實現這些 FDL 命令。

FDL 環回命令功能
典型應用中,F(xiàn)DL 環回命令在測試部分產生(圖 1)。

使用TDMoP器件,如何實現FDL命令?

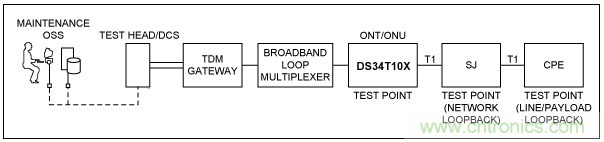

圖 1. FDL 在測試部分啟用或關閉環回測試

測試探頭作為系統維護的一部分,每當接到一個 TDM 線路故障報告,F(xiàn)DL 環回可以作為一種診斷工具,定位故障發生的位置。傳統的 T1 網絡,TDM 線路連接在測試探頭,可發送環回命令,評估結果。

網絡正常運行時,TDM 流量終止在客戶端設備(CPE)??紤]圖 1 所示網絡,當檢測到網絡故障時,網絡將置于維護模式;從 OSS 發出的命令通過 TDM 網關,然后經過 ONU 或 ONT。這個例子中,TDM 網關支持電路仿真業務(CES),這意味著 TDM 網關是 CES 偽線終點。所有 CES 通道終止在 TDM 網關,ONT 或 ONU 也可以是 GPON,因此,GPON 傳輸?shù)酱私Y束。這種情況下,TDM 網關要求 ONU 終止 GPON 業務及 CES 業務傳輸。圖 1 中,ONU 采用 Maxim 的 TDMoP 芯片實現。圖中可以看到一個接線器(SJ),通常在許多傳統的 PDH 網絡都會用到。

內部硬件連接
為了實現 GR-312-CORE 標準定義的網絡環回,兩個 FDL 命令是必需的。

開啟網絡環回(00010010 11111111),這個位命令和響應信息在 ESF 數據鏈傳送,將把 SJ 置于維護狀態,并對收到的 T1 數據進行環回。發送環回啟動消息時,SJ 一直保持在維護狀態。TDMoP 器件將監測第 9 位至第 14 位(001001)數據,以執行環回命令。

關閉網絡環回(00100100 11111111),這個位命令和響應信息在 ESF 數據鏈路傳送,將把連接器置于正常工作狀態,相當一個 T1 中繼。連接器在傳送環回禁止命令器件保持正常狀態。TDMoP 將監測第 9 位至第 14 位(001001),以執行環回禁止命令。

這些環路的開啟和關閉命令可通過 DS34T10x 芯片實現,圖 2 給出了 DS34T10x LIU 和成幀器的硬件連接。

為了實現環回開啟和關閉,每個 T1 端口需要一個額外的 T1 成幀器。如圖 2 所示,如果在網絡中實現兩個 T1 端口環回,那么就需要兩個額外的 T1 成幀器構成幀環回(FLB)。這個例子中使用一片 DS34T104,內置 4 個 T1 端口(兩個用于所需的 T1 端口,兩個用于 FDL 環回)。如果需要 8 個 T1 端口,可用 DS26401 提供另外 8 個成幀器。這些額外的成幀器用于連接原來的成幀器;這些成幀器僅用于環回開啟和關閉操作。圖 2 中,一片 DS34T104 用于實現兩個 T1 端口的 TDMoP“綁訂”,并提供環回支持。

 使用TDMoP器件,如何實現FDL命令?

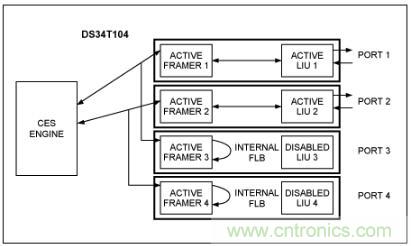

圖 2. DS34T104 在支持環回開啟和關閉的示例

圖 2 中,成幀器 3 并聯成幀器 1,成幀器 4 并聯成幀器 2。需預先配置好,然后才能發送 FDL 開啟和關閉代碼??陕?lián)系 Maxim 申請驅動程序和配置文件。

為了驗證此配置,配置 FMRTOPISM4 寄存器如下:

設置 FMRTOPISM4.FRMR3 = 000,因此 FRMR3 源自 FRM1

設置 FMRTOPISM4.FRMR4 = 001,因此 FRMR4 源自 FRM2

由于 FDL 只能工作在 T1 的 ESF 成幀模式,端口 3 和 4 應該配置如下:

設置 TCR3.TFM = 0

設置 RCR1.RFM = 0

接下來,通過控制寄存器 1 把芯片配置成透明傳輸模式。

TCR1 = 64h 或 60h,取決于是否需要 B8ZS 碼

然后通過接收控制寄存器 3,把成幀器 3 和成幀器 4 配置為幀環回。

RCR3.FLB = 1,成幀器 3 和 4

對于端口 3 和端口 4 接收的 BOC,可通過 RBOC 寄存器設置為一串監測碼 N (N = 1,3,5 或 7):
RBOC[2:1] = 00:第 1 組連續 BOC 碼,識別有效序列
RBOC[2:1] = 01:第 3 組連續 BOC 碼,識別有效序列
RBOC[2:1] = 10:第 5 組連續 BOC 碼,識別有效序列
RBOC[2:1] = 11:第 7 組連續 BOC 碼,識別有效序列

檢測到一個有效 BOC 事件(如前所示,通過設置 RLS7.BD),RBOC 消息需要從 RBOC 寄存器讀取。然后基于 RBOC 消息,可通過 LMCR 寄存器設置環回。

LMCR[2:0] = 010

Maxim 提供的驅動程序在 _te1DrvCTRL 函數中包含這樣一個命令代碼,可用于發送任何 BOC 數據。

TE1DCTRL_T1403TXPKT
TE1DCTRL_T1403TXBOC

所有驅動器(包括內部和外部)的調用都可通過 agent.c 的一個簡單 API 和 t1e1_interface.c 文件。

一個 BOC 碼發送請求可以按照下列格式:

 // Call the driver''''s transmit BOC function

retval &= (*lnPtr->drvCtrl)(DRVREF,   TE1DCTRL_T1403TXBOC, ENABLE, (INT)BOC_CODE);

一個 BOC 碼停止發送請求可以按照下列格式:

 // Call the driver''''s transmit BOC function

retval &= (*lnPtr->drvCtrl)(DRVREF,   TE1DCTRL_T1403TXBOC, DISABLE, NULL);


結論
ONU 設備要求要支持 FDL 網絡環回的啟動 / 關閉命令。DS34T10x 系列的 TDMoP 芯片支持模擬環回,能夠實現這一功能。當 BOC 收到一個有效的環回命令時,可使能模擬回環;同樣,也可解除環回。DS34T10x 的這個功能是采用 DS34T10x 設計的 ONU,不需要內部開關。
