詳解高集成度模擬前端AFE AD7124在RTD測溫場合的應用

發布時間:2020-03-25 責任編輯:lina

【導讀】隨著工業生產的發展,溫度測量與控制十分重要,溫度參數的準確測量對輸出品質、生產效率和安全可靠的運行至關重要。作為一家高性能模擬大廠,ADI公司擁有完善的測溫/控溫方案,從無源的電阻式溫度檢測器RTD、熱電偶Thermocouple (TC),到直接電流/電壓模擬量輸出、SPI/IIC數字接口輸出的半導體溫度傳感器。

隨著工業生產的發展,溫度測量與控制十分重要,溫度參數的準確測量對輸出品質、生產效率和安全可靠的運行至關重要。作為一家高性能模擬大廠,ADI公司擁有完善的測溫/控溫方案,從無源的電阻式溫度檢測器RTD、熱電偶Thermocouple (TC),到直接電流/電壓模擬量輸出、SPI/IIC數字接口輸出的半導體溫度傳感器。

與ADI合作三十多年的代理商——Excelpoint世健公司技術支持工程師Vincent Chen向我們介紹了ADI公司廣受歡迎的適用于工業接觸式RTD測溫的模擬前端AFE AD7124-4/8。

詳解高集成度模擬前端AFE AD7124在RTD測溫場合的應用

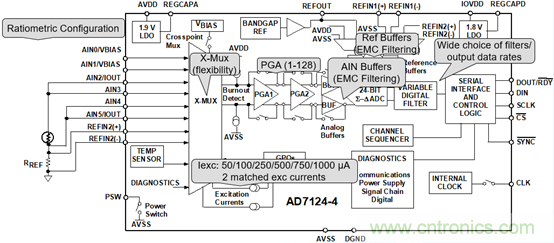

圖1:AD7124-4/8內部框圖

AD7124針對RTD測溫而優化的豐富特性有以下幾點:

1)6種可編程匹配激勵電流,從50 µA、100 µA、250 µA、500 µA、750 µA到1 mA

2)xMux可將兩路恒流源,切至所需通道,靈活構成2/3/4線制PT100測溫

3)50 Hz/60 Hz同時抑制(25 SPS,40mS單周期建立,62dB rejection)

4)模擬輸入緩沖器AIN buffer,再加上8種PGA可編程增益,1-128 V/V,無需外部額外的調理電路

5)比例式Ratiometric測量,消除激勵電流源的精度和漂移等誤差源。

ADI官網可以檢索到測試驗證過的實驗室電路Circuit Note: 《CN-0381, 采用低功耗、精密、24位Σ-Δ型ADC的全集成式4線RTD測量系統》;以及《CN0383, 采用低功耗、精密、24位Σ-Δ型ADC的全集成式3線RTD測量系統》。

采用兩點校準和線性化,在−50℃至+200℃的溫度范圍內,3線系統的整體精度優于±1℃。 在全功率模式、選擇sinc4濾波器、輸出數據速率為50 SPS的條件下,系統的典型無噪聲碼分辨率為17.9位;在低功耗模式、選擇后置濾波器、輸出數據速率為25 SPS的條件下,系統的典型無噪聲碼分辨率為16.8位。

詳解高集成度模擬前端AFE AD7124在RTD測溫場合的應用

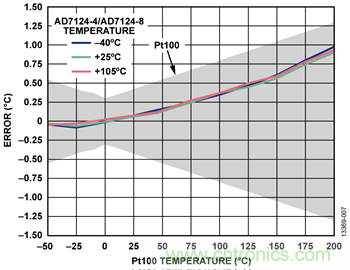

圖2:溫度精度測量(Sinc4濾波器、全功率模式、50 SPS,僅執行25℃一次性校準)

ADI出版的技術周刊《模擬對話Analog Dialogue》,解析了ADC前端R-C無源器件對測量精度的影響,詳見ADI官網的《RTD比率式溫度測量的模擬前端設計考慮》。

詳解高集成度模擬前端AFE AD7124在RTD測溫場合的應用
圖3:使用AD7124進行RTD測量的模擬輸入配置

一片AD7124-8最多可支持8路3線制RTD。若對EMC抗擾要求很高,建議改用右側的接法,一階無源濾波的R/C值,可以取大。此時一片AD7124-8,僅支持4路3線制RTD。

詳解高集成度模擬前端AFE AD7124在RTD測溫場合的應用

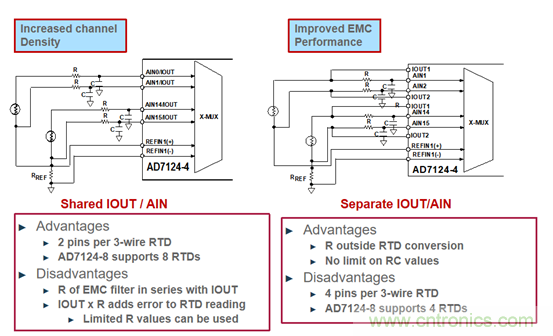

圖4:三線制的兩種接法,側重于通道密度或者EMC性能

AD7124靈活的硬件配置,需配合同樣靈活的軟件配置,來最終實現。共計有8種獨立設置(Channel Register不同于物理通道,甚至可以8/16路物理通道,采用同一套Config),每種設置包括以下四個寄存器:

• 配置寄存器 Config_N
• 濾波器寄存器 FILTER_N
• 失調寄存器 OFFSET_N
• 增益寄存器GAIN_N

詳解高集成度模擬前端AFE AD7124在RTD測溫場合的應用

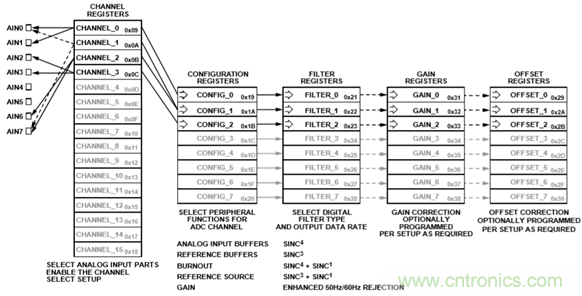

圖5:差分和單端混合配置(使用多種公用設置)

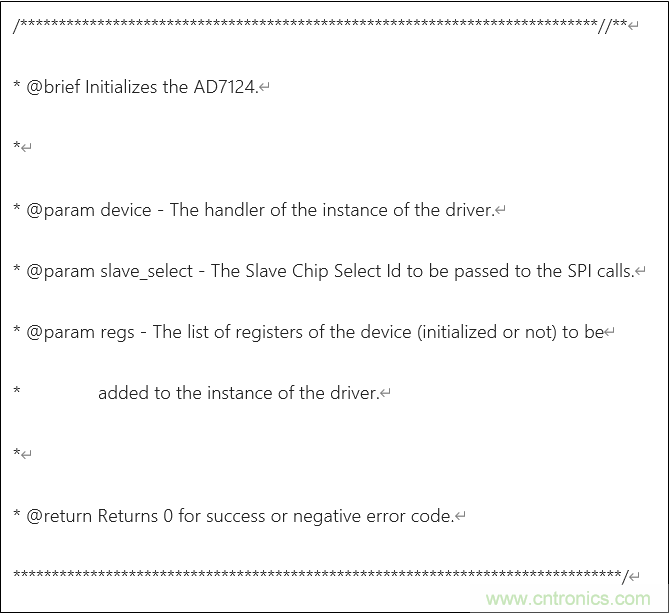

ADI官網提供non-os的驅動代碼,一段典型的驅動初始化代碼,如下:
詳解高集成度模擬前端AFE AD7124在RTD測溫場合的應用

詳解高集成度模擬前端AFE AD7124在RTD測溫場合的應用

ADI官網提供non-os的驅動代碼,一段典型的驅動初始化代碼ADI官網提供non-os的驅動代碼,一段典型的驅動初始化代碼

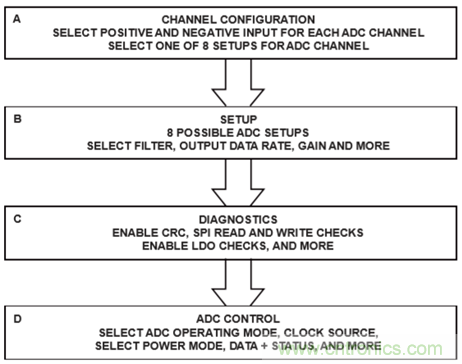

以下為建議ADC配置流程:

據了解,在世健公司的技術支持下,多家業內知名的本土工控大廠采用AD7124-8設計的多通道RTD/TC測溫板卡,已量產上市。

關于世健——亞太區領先的元器件授權代理商

世健是完整解決方案的供應商,為亞洲電子廠商包括原設備生產商(OEM)、原設計生產商(ODM)和電子制造服務提供商(EMS)提供優質的元器件、工程設計及供應鏈管理服務。
  世健與供應商及電子廠商緊密協作,為新的科技與趨勢作出定位,并幫助客戶把這些最先進的科技揉合于他們的產品當中。集團分別在新加坡、中國及越南設有研發中心,專業的研發團隊不斷創造新的解決方案,幫助客戶提高成本效益并縮短產品上市時間。世健研發的完整解決方案及參考設計可應用于工業、無線通信及消費電子等領域。

  世健是新加坡的主板上市公司,總部設于新加坡,擁有約750名員工,業務范圍已擴展至亞太區40多個城市和地區,遍及新加坡、馬來西亞、泰國、越南、中國、印度、印度尼西亞、菲律賓及澳大利亞等十多個國家。世健集團在2019年的年營業額超過9億7千萬美元。世健于1993年開始發展中國業務,中國區總部設于香港,并擁有11個分公司及辦事處、研發中心及物流中心,業務遍及中國多個城市和地區。
(來源:Excelpoint世健公司技術支持工程師Vincent Chen)
