將模擬電路數字化:邏輯電路篇

發布時間:2020-03-24 責任編輯:lina

【導讀】在自然界中,象聲音、溫度、光等信息是以連續的值進行變化的。這種連續值就稱作"模擬"。而在計算機的世界里,信息是以一段一段的離散值表示的。這種離散值就稱作"數字"。

在自然界中,象聲音、溫度、光等信息是以連續的值進行變化的。這種連續值就稱作"模擬"。而在計算機的世界里,信息是以一段一段的離散值表示的。這種離散值就稱作"數字"。

比方說模擬和數字就相當于實數與整數的關系。實數可以表示直線上的每一個點,就象是模擬,而整數只能表示直線上的特定點,就象是數字。

于是,我們把處理連續信息的模擬信號的電路稱作"模擬電路",把處理離散信息數字信號的電路稱作"數字電路"。

將模擬電路數字化:邏輯電路篇

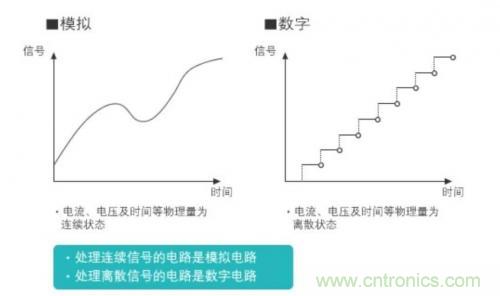

圖 1:模擬與數字的不同

為了將自然界的模擬信息輸入到象計算機那樣的數字電路,需要將信息數字化(模擬信號→數字信號)。進行"模擬信號→數字信號"轉換的是 A/D 轉換器,A/D 轉換器按時間有規律地讀取(采樣)輸入信號,并將其轉換成用"0"和"1"表現的數值(2 進制)。

為了將連續值(模擬信號)轉換為離散值(數字信號),要對模擬信號進行"舍去"和"進位"處理。這種處理造成信息缺失,而產生了誤差。而為了減少誤差,就需要縮短轉換間隔和增加轉換時的位數。

那么,"把模擬信號數字化"的好處在哪里呢?它的好處就在于,數字信號有較強的抗噪音能力,不容易被破壞,計算機處理起來比較容易。現在,隨著微處理器性能的不斷提高,已經可以高速、大量地處理數字信息。由于在信號傳輸和再現的過程中都不會造成信號質量下降,從而使數字電路得到了十分廣泛的應用。

強大的"2 進制"

數字信號表現數值的方法之一是"2 進制"。2 進制是以"0"和"1"表現數值的,各位數都是 2 的階乘。比如,4 位 2 進制可以表現的整數是從 0 到 15 的值( 表 1)。更大的數值就要通過增加位數來表現了。

將模擬電路數字化:邏輯電路篇

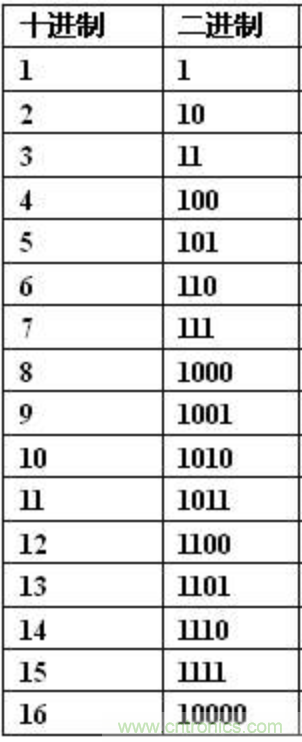

表 1:10 進制的 2 進制換算

最初在數字信號中使用 2 進制的原因是因?yàn)殡娐返?quot;開"和"關"可以很方便地用"1"和"0"來表示。并且,開("1")和關("0")在實際的 IC 中分別用"H"和"L" 表現高電壓狀態和低電壓狀態。

在一般的 CMOS IC 中,當電源電壓為 5V 時,L 表現為 1.35V 以下,H 表現為 3.15 以上。像這樣用"0" 和"1"表示一定的電壓范圍,就可以形成在一定范圍噪音下,不會發生誤操作的牢固電路結構。

數字電路抗噪音強的理由,大家明白了嗎?沒錯,是因?yàn)橛昧?2 進制來表現數值。

什么是邏輯電路
數字電路進行邏輯運算,也被稱為邏輯電路。邏輯電路的基本要素只有 AND 電路、OR 電路和 NOT 電路這三種,通過這三種電路的不同組合可以做出具有各種功能的電路。

邏輯電路使用邏輯表達式和電路符號(這里使用 MIL 符號,其他還有 JIS 符號)進行表示。另外,我們把邏輯電路的輸入信號和輸出信號的一覽表稱為真值表。

下面我們對 3 種基本邏輯電路進行說明。
1. AND 電路
AND 電路也被稱為“ 邏輯與”,只有當兩個輸入同時為 1 時,才會輸出 1。邏輯表達式用“?”表示,例:Y=A?B。

將模擬電路數字化:邏輯電路篇
電路符號

將模擬電路數字化:邏輯電路篇

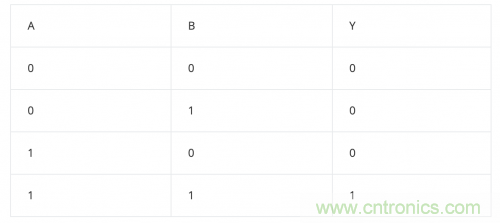

真值表

讓我們仔細看一看 AND 電路的工作方式。如果用開關和 LED 來表現 AND 電路的話,就是如下圖 2 所示的串聯電路。

開關 A(SW A)的“開”和“關”表示輸入 A 的“1”和“0”
開關 B(SW B)的“開”和“關”表示輸入 B 的“1”和“ 0”
LED Y 的亮起和熄滅以輸出 Y 的“1”和“0”表示

將模擬電路數字化:邏輯電路篇

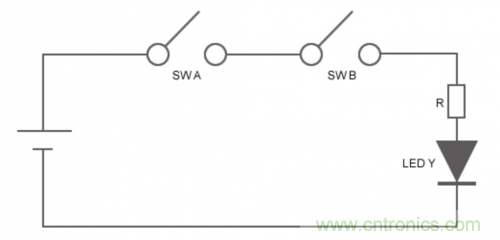

圖 2:AND 電路的運作方式

該 AND 電路的工作方式如下:
開關 A 和開關 B 都為“開”時,LED Y 點亮
開關 A 或 B 只有一個為“開”,另一個為“關”時,LED Y 熄滅
開關 A 和開關 B 都為“關”時,LED Y 熄滅

基本邏輯電路也稱作門電路,可以通過單個輸入來固定輸出(關閉門),或反映輸出(打開門)。AND 電路的門電路的工作情況可以用圖 2 的電路圖進行說明 —— A 或 B 的開關之一固定為“關”,LED 保持熄滅,也就是說輸出固定為“關”(關閉門);相反,A 或 B 的開關之一固定為“開”,未固定的另一個輸入能夠直接反映輸出(打開門)。

2. OR 電路
OR 電路也被稱為“邏輯或”,只要有任何一個輸入為 1,或者都為 1 的情況下,都會輸出 1。邏輯表達式用“+”表示,例:Y=A+B。

將模擬電路數字化:邏輯電路篇

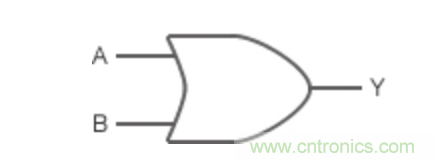

電路符號


將模擬電路數字化:邏輯電路篇

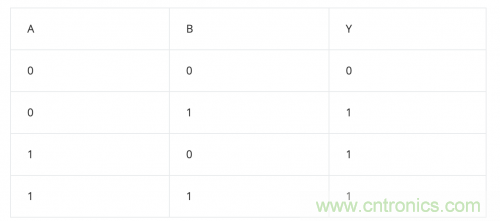

真值表

如果用開關和 LED 來表現 OR 電路的工作方式的話,就是如下圖 3 所示的并聯電路。由于是并聯電路,因此開關 A(SW A)或開關 B(SW B)中任意一個為“開”,或兩者均為“開”時,LED Y 就點亮。

將模擬電路數字化:邏輯電路篇

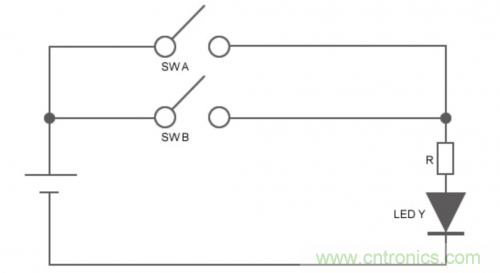

圖 3:OR 電路的運作方式

OR 電路的門功能與 AND 電路的工作方式正好相反 —— A 和 B 的開關之一固定為“開”時,LED 保持點亮,也就是說輸出固定為“開”(關閉門);相反,A 和 B 的開關之一固定為 “關”,未固定的另一個輸入能夠直接反映輸出(打開門)。

3. NOT 電路
NOT 電路也被稱作變頻或反向電路,具有將輸入反向輸出的功能。是輸入為 1 時輸出 0,輸入 0 時輸出 1 的電路。邏輯表達式用“¯”表示 (例)Y=。


將模擬電路數字化:邏輯電路篇
電路符號

將模擬電路數字化:邏輯電路篇

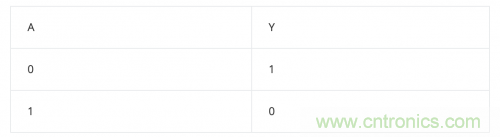

真值表
