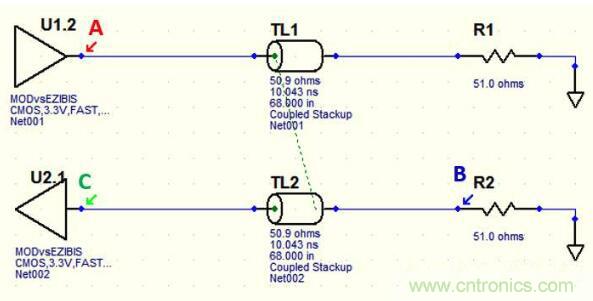

在HyperLynx中通過對疊層進行設置，設置傳輸線為微帶線，傳輸線線寬為9 mil, 線間距為8 mil, 距離走線下方參考層的高度為5 mil, 相對介電常數為3.9，線長為68 inch, 傳輸延時為10 ns。

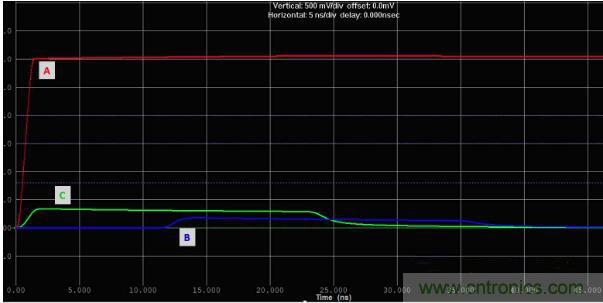

仿真結果如下：





我們知道，前向串?dāng)_在微帶線的情況下很小，在帶狀線的情況下基本不存在，并且前向串?dāng)_隨著長度的增加而增大。



從仿真結果可以看出來，驅動信號A從坐標軸左側出發，一個耦合的后向串?dāng)_信號C立刻從接收端反射回來，并開始沿著被動線向前傳播，這個信號的寬度大約是20ns, 恰好是耦合區域的2倍。



驅動脈沖傳播了10ns (傳輸線延時）時，在B未知出現了前向串?dāng)_B，它是一個負方向的信號，寬度大約是2ns(大約是驅動信號的上升時間），緊跟在前向串?dāng)_之后的是后向串?dāng)_信號，寬度約為20ns, 幅度是C端（后向串?dāng)_）幅度的一半。這是因?yàn)槲挥贐端的51歐姆電阻和51歐姆的傳輸線構成的分壓器起到了分壓作用，使其幅度減小了50%。



2）長度對串?dāng)_的影響

對傳輸線長度進行修改，設置耦合長度為33.75 inch，67.5 inch，135 inch 三種情況，用時間表示的耦合長度分別大約為5 ns, 10 ns, 20 ns。

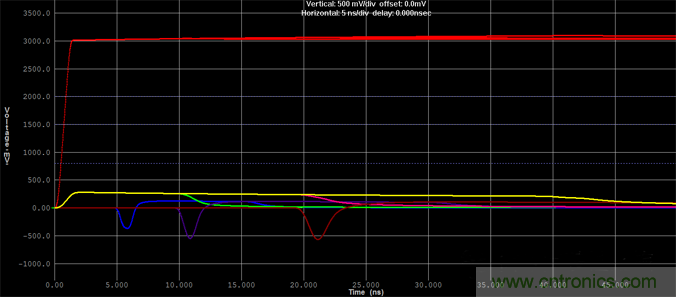

仿真結果如下：





從仿真結果可以看出來， 隨著耦合長度的增加：

前向串?dāng)_的幅度增加

●  前向串?dāng)_的寬度保持恒定

●  后向串?dāng)_的幅度大小保持恒定

●  后向串?dāng)_的寬度隨著耦合長度的增加而增大。



2、帶狀線串?dāng)_仿真

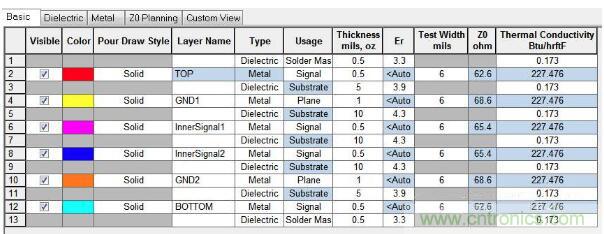

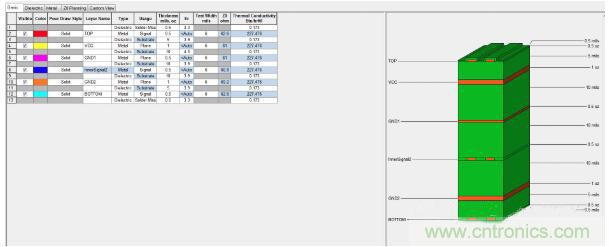

修改Stackup, 將耦合傳輸線改為帶狀線





仿真結果如下：





有一個重要的不同點，這種情況下沒有前向串?dāng)_脈沖。這樣也證明了理論分析的一點，在帶狀線的環境中，前向串?dāng)_的容性成分與感性成分幾乎是大小相等方向相反的，所以它們相互抵消。所以對于一些對串?dāng)_敏感的信號，把走線都走到帶狀線的環境中去，就可以減少一種類型的串?dāng)_。



3、終端匹配對串?dāng)_的改善

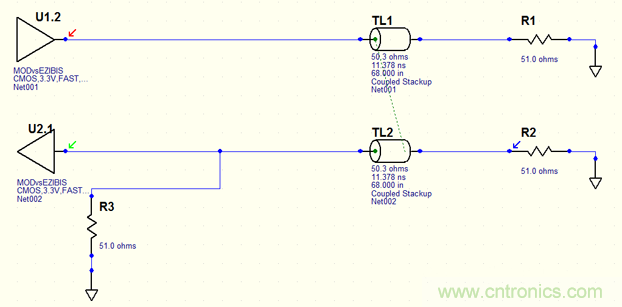

嘗試以下方法，在被動線的近端添加一個終端匹配電阻(R3)，這個終端匹配電阻會吸收流向U2的后向串?dāng)_信號，從而在近端不會存在反射。

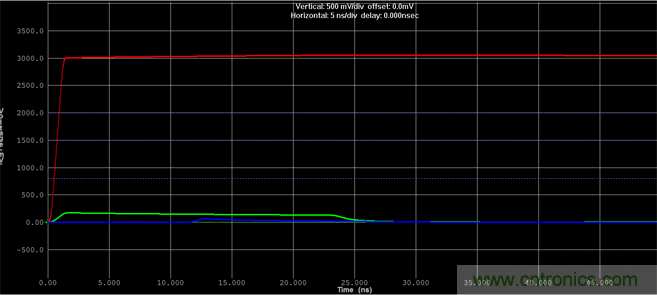

仿真結果如下：





可以看出來，在遠端不存在反射。在實際的設計中，很難像在仿真模型中那樣簡單的在終端放置匹配電阻，那么，遠端串?dāng)_也就可能不會完全消除，而且我們也沒有真正消除近端的后向串?dāng)_，只是把它吸收了，不會反射回去。所以只能說減小了串?dāng)_。



通過上面的一些仿真，我們證實了控制串?dāng)_可以采取的方法：

●  把走線走在帶狀線中

●  走線和參考層之間的距離盡可能小

●  走線之間的距離盡可能大

●  充分利用近端阻抗匹配的良好效果
