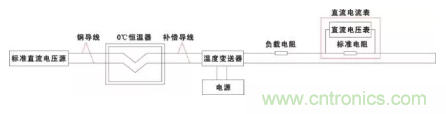

1、二線制熱電偶溫度變送器具有參考端溫度自動補償時接線如上圖



1.1 輸入信號為熱電偶時，校驗智能溫度變送器按照此圖接線。其他廠家生產的溫度變送器接線也相同。





1.2 上圖中熱電偶補償導線采用與測量熱電偶對應的補償導線；用mV信號發生器模擬熱電偶信號；冰筒容器內為冰、水混合態，保持冷端溫度為0℃。



1.3 溫度變送器精密測量方法：



根據熱電偶分度表上對應的電勢值，直接由毫伏信號發生器模擬熱電偶輸出信號，測量溫度變送器輸出的4-20mA信號，計算出變送器的測量精度。



這種測量方法可以消除測量過程中冷端溫度變化引起的測量誤差，但補償線本身引起的測量誤差還是無法消除。這種方法一般在實驗室測量和溫度變送器生產廠出廠校驗時使用。





2、二線制熱電偶溫度變送器無參考端溫度自動補償時，變送器校驗接線如上圖



2.1 上圖使用于二線制熱電偶溫度變送器無參考端溫度自動補償時。



2.2 帶補償?shù)臒犭娕紲囟茸兯推鞑捎脤嵱脺y量法進行校對時，也采用這種接線方式：



在變送器輸入端放置一個溫度計，測得冷端溫度值，由分度表查得此溫度電勢值Eω，再根據熱電偶分度表的電勢值E0，由毫伏信號發生器輸出（E0-Eω）值，即模擬熱電偶的輸出，測量熱電偶溫度變送器4-20mA電流輸出值，計算變送器的測量精度。這種方法存在環境溫度變化和溫度計測量冷端誤差兩方面，無法消除這兩方面帶來的測量誤差。因此，通常作為現場零時比對測量時使用，不做為溫度變送器檢定校驗使用。





3、二線制熱電阻溫度變送器校驗接線如上圖

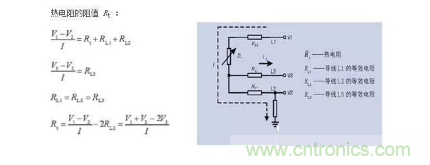

3.1 熱電阻信號必須采用三線制接入溫度變送器，有利于獲得更高的測量精度。文章“Pt100兩線制、Pt100三線制和Pt100四線制接線對測溫精度的影響”中有詳細介紹。三線制要求三根導線的材質、線徑、長度一致且工作溫度相同，使三根導線的電阻值相同，即RL1=RL2=RL3。通過導線L1、L2給熱電阻施加激勵電流I，測得電勢V1、V2、V3。導線L3接入高輸入阻抗電路，IL3=0。





3.2 智能溫度變送器輸入信號為熱電阻時，校驗智能溫度變送器按照此圖接線。其他廠家生產的溫度變送器接線也相同。





4、四線制熱電偶溫度變送器具有參考端溫度自動補償時，變送器校驗接線如上圖



注：最常見導軌式熱電偶溫度變送器（一入一出、一入二出等）和架裝式熱電偶溫度變送器接線按照此圖進行。





5、四線制熱電偶溫度變送器無參考端溫度自動補償時，變送器校驗接線如上圖



6、四線制熱電阻溫度變送器校驗接線如上圖
