【導讀】二維材料憑借其原子級厚度、無懸掛鍵的表面以及優異的電學和光電特性，正成為延續和超越摩爾定律的核心候選材料。其最新發展趨勢主要體現在以下幾個方面：

1.面向“More Moore”的極致尺寸微縮與新架構（CFET/MCT）：在亞2納米甚至1納米節點，傳統的硅基晶體管面臨嚴重的短溝道效應和遷移率退化。二維半導體（如MoS2、WSe2等）由于即使在原子級厚度下仍能保持良好的靜電控制和高遷移率，被視為理想的溝道材料。器件架構正向多通道晶體管（MCTs）、環柵（GAA）結構以及互補場效應晶體管（CFET）演進，以實現極致的器件縮放并提升驅動電流。

2.從單一器件向晶圓級超大規模集成電路（VLSI）演進： 二維材料正跨越“實驗室驗證”階段，邁向晶圓級、系統級的芯片制造。目前的里程碑成果包括：基于5900個MoS2晶體管的RISC-V 32位微處理器，以及結合了硅基CMOS和2D器件的全功能二維NOR閃存芯片（集成度高達94.34%良率）。這標志著2D材料已經具備了構建復雜邏輯功能和存儲陣列的能力。

3.單片三維異質集成（M3D / CMOS+X）： 由于2D材料層間僅通過微弱的范德華力結合，它們可以在較低溫度下直接轉移或生長在傳統的硅基CMOS電路上（即“CMOS+X”），實現單片三維異質集成（M3D）。這種集成不僅不需要復雜的硅通孔（TSV），還能在同一芯片上垂直堆疊邏輯、存儲、傳感和射頻模塊，極大提升互連密度并降低功耗。

4.面向“Beyond Moore”的類腦計算與超高速存儲： 二維材料在非馮?諾依曼架構（如存內計算、傳感器內計算和神經形態計算）中展現出巨大潛力。例如，基于2D范德華結構的憶阻器和突觸晶體管能模擬人腦的突觸行為。同時，通過2D增強的熱載流子注入機制（2D-HCI），最新的二維狄拉克石墨烯閃存芯片實現了400皮秒的超高速編程，打破了傳統非易失性存儲器的速度瓶頸。

5.傳感領域：氣體、化學、生物傳感及 MEMS/NEMS 器件，高比表面積提升傳感靈敏度，精準的缺陷工程和表面功能化可實現選擇性傳感，優異力學特性可制作超薄膜，大幅提升壓阻、光機傳感的響應性能；

6.光電子與光子集成：覆蓋硅基技術難以企及的光譜范圍，直接帶隙實現高效光發射，石墨烯等材料可實現寬帶光電探測與調制；可與硅光子、氮化硅波導集成，且部分材料可低溫共形生長，推動光電集成回路與 CMOS 的共集成，有望打通電子與光子技術的融合，填補太赫茲光譜間隙。

產業化核心瓶頸：制造技術的多重挑戰

二維材料尚未實現與硅基 CMOS 工藝的規模化集成，關鍵制造環節仍未達到工業生產標準，主要問題包括：

晶圓級制備缺陷：雖已實現晶圓級沉積與生長，但材料中的缺陷、污染物不符合量產規范，高質量生長所需的高溫也難以直接在晶圓上實現，鍵合與轉移技術尚未成熟；

界面與接觸控制難題：二維材料的自鈍化表面導致介電層沉積需特殊晶種處理，非理想界面限制器件性能；與金屬的電接觸僅部分滿足工業規范，低歐姆接觸方案仍待突破；

原子級工藝缺失：刻蝕需原子級選擇性，且不同二維材料的刻蝕化學、物理參數差異大，無通用解決方案；精準、高穩定性的 “有效摻雜” 及確定性的傳統摻雜技術尚未實現。

關鍵的電學表征總結

要將二維材料器件推向工業化，對其性能進行全面、準確的電學表征是核心環節，主要包括以下幾類關鍵測試：

1.直流電流-電壓特性 (DC I-V) 表征：

a. 轉移特性 (Ids-Vgs)：用于提取閾值電壓 (Vth)、亞閾值擺幅 (SS)、開關比 (Ion/Ioff) 和漏致勢壘降低 (DIBL) 效應。2D材料需要極低的 Ioff（低至 pA 或 fA 級別）和極高的開關比（10 6）。

b. 輸出特性 (Ids-Vds)：用于評估器件的電流飽和行為、速度飽和以及高電場下的自熱效應（Self-Heating, SH），自熱效應在高功率時會導致負微分電導 (NDC)。

2.接觸電阻 (RC) 與載流子遷移率 (μ) 的提?。?二維器件常受限于金屬-半導體接觸的肖特基勢壘。通常利用傳輸線模型 (TLM) 或 圓環傳輸線模型 (CTLM) 精確分離接觸電阻與溝道電阻。遷移率則通常利用峰值跨導法或Y函數法進行提取。

3.電容-電壓特性 (C-V) 表征： 用于測量柵極電容 (CG)，以提取等效氧化物厚度 (EOT) 并評估介電層/2D溝道界面的界面陷阱密度 (Dit)，這對于解決器件關斷特性的退化至關重要。

4.可靠性與低頻噪聲 (Reliability & Noise) 表征： 二維器件易受界面缺陷和環境分子的影響。關鍵表征包括偏置溫度不穩定性 (BTI) 測試（監測長時間電應力下的 $V_{TH}$ 漂移）、1/f 閃爍噪聲和隨機電報噪聲 (RTN) 測量，以評估載流子捕獲/發射的時間常數及陷阱分布。

5.超高速脈沖與瞬態表征： 用于規避自熱效應提取真實的飽和速度 (vsat)，以及測試新型超快二維存儲器（如亞納秒級閃存）的寫入/擦除速度與波形捕捉。

Tektronix/Keithley 產品的電學表征方法與特點

針對二維材料器件極小的電流、高電場敏感性以及豐富的陷阱動力學特征，結合Tektronix（泰克）及旗下的 Keithley（吉時利）儀器，可提出以下系統的電學表征方案：

1.高精度 DC I-V 與接觸電阻測試

a. 推薦方案：使用 Keithley 4200A-SCS 半導體參數分析儀，配備高分辨率源測量單元（SMU）及前置放大器。

b. 意義與特點：2D材料晶體管在關斷狀態下的電流可能低至 fA（飛安）甚至 aA（阿安）級別，需要極致的低電流測量能力以準確評估 IOff 及漏電情況。Keithley SMU 提供四線制（Kelvin）測量能力，能夠消除探針及引線電阻誤差，這對于使用 TLM / CTLM 方法精確提取二維材料極低的接觸電阻 (RC) 具有不可替代的作用。

2.C-V 與界面態 Dit 分析

a. 推薦方案：使用 Keithley 4200A-SCS 集成的多頻 C-V 測量模塊 (CVU)。

b. 意義與特點：對于亞2納米節點，需要極薄的高k介電層（EOT < 1nm）。2D/介電層界面的缺陷會引起遲滯并降低遷移率。CVU 模塊支持極小電容（fF至pF級別）的精密測量，通過多頻 C-V 曲線擬合，不僅能評估 CG和 EOT，還能精確定量界面陷阱密度 Dit，助力優化表面鈍化和柵極介質沉積工藝。

3.規避自熱效應的超快脈沖 I-V 測試

a. 推薦方案：配備 Keithley 4225-PMU 超快脈沖測量單元。

b. 意義與特點：二維材料由于通常放置在導熱性差的襯底（如SiO2）上，在大電流下會產生嚴重的自熱效應 (Self-Heating)，導致遷移率下降和出現假性飽和甚至負微分電導。PMU 可以提供納秒級的電壓脈沖，能在熱量積聚前完成電流測量（操作在熱時間常數以下），從而提取 2D FET 真實的本征飽和速度 (Vsat)。

4.器件可靠性與低頻噪聲 (1/f Noise, RTN) 表征

a. 推薦方案：Keithley 4200A 配合 BTI/可靠性測試套件。

b. 意義與特點：由于 2D 器件界面處于暴露狀態或接觸不理想，常常表現出巨大的遲滯和偏置溫度不穩定性（BTI）。利用該系統的長時間高精度監測功能，可以捕獲離散的電荷捕獲/釋放事件（隨機電報噪聲, RTN）以及提取長時間的 Vth退化曲線。這不僅能用于評估器件的商用壽命，還被專門用于探究二維神經形態計算（如突觸晶體管的權重更新機制）中的陷阱動力學。

5.亞納秒級存儲器超高速讀寫波形表征

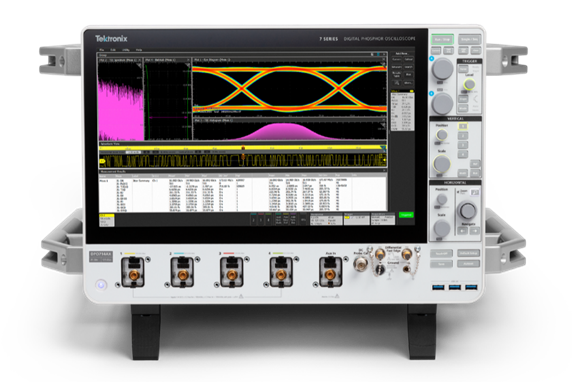

a. 推薦方案：Tektronix 高帶寬混合信號示波器MSO，結合AWG5204射頻脈沖發生器。

b. 意義與特點：在最新的二維狄拉克超高速閃存研究中，其編程速度已突破至 400 ps，遠超傳統硅基閃存。為了捕獲如此極端的亞納秒寫入/擦除瞬態過程，需要極高的模擬帶寬和采樣率。泰克高帶寬示波器配合 GSG 高頻射頻探針，能真實還原短脈沖下載流子的注入瞬間波形，消除信號寄生振蕩，是評估 2D 非易失性存儲器（如2D-HCI機制）極限編程速度的核心工具。
