氧化鋅壓敏電阻在變頻器中的使用方法

發布時間:2019-03-28 責任編輯:xueqi

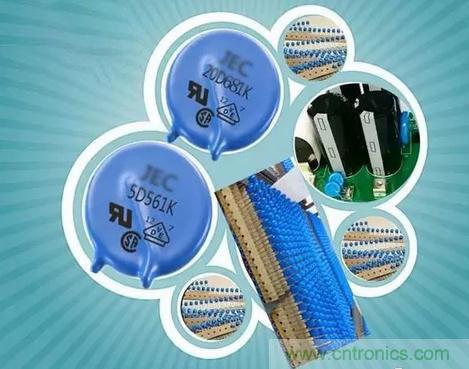

【導讀】壓敏電阻是一種具有非線性伏安特性的電阻器件,主要用于在電路承受過壓時進行電壓鉗位,吸收多余的電流以保護靈敏器件。當發電機有故障時,輸出高壓電常把變頻器及電子儀器燒壞。

有個客戶以前因電壓原因經常燒毀變頻器,后來我們建議他在變頻器或儀器輸入端的空氣開關上加了壓敏電阻(380V變頻器用821kΩ,220V變頻器用471kΩ),這樣當有高壓電時壓敏電阻就會短路,空氣開關跳閘,保護了變頻器,變頻器故障率大大減小,并且我們銷售的壓敏電阻也很便宜。

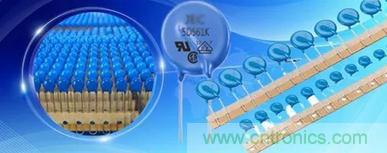

用氧化鋅壓敏電阻與被保護的變頻器設備并聯使用時,當電路中出現雷電過電壓或瞬態操作電壓時,壓敏電阻和被保護的設備及元器件同時承受電壓。由于壓敏電阻響應速度很快,以納秒級時間迅速呈現優良非線形導電特性,壓敏電阻兩端電壓迅速下降,這樣被保護的設備及元器件上實際承受的電壓就遠低于過電壓,從而使設備及元器件免遭過電壓的沖擊。

并聯的壓敏電阻功率大小沒有嚴格要求,輸入電流大的則選取的壓敏電阻相對大一點或幾個并聯,當壓敏電阻發生作用時,它完全短路,這時控制變頻器的空氣開關就會發生保護動作,有的變頻器進線輸入端也有壓敏電阻,同樣起保護作用。
