時間繼電器星三角降壓啟動控制線路圖及原理圖

發(fā)布時間：2019-03-21 責任編輯：xueqi

【導讀】時間繼電器是一種利用電磁原理或機械原理實現(xiàn)延時控制的控制電器，是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。以下介紹時間繼電器自動控制星三角形降壓啟動電路接線圖，電路原理圖以及電路組成。

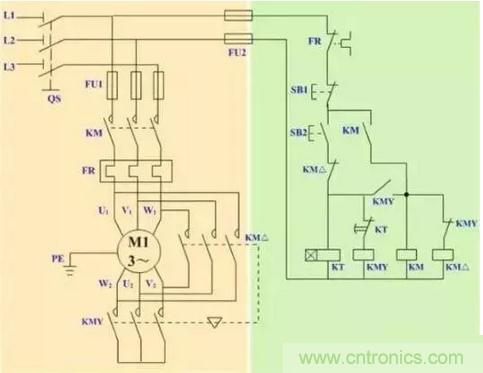

1、時間繼電器自動控制星三角形降壓啟動電路接線圖：

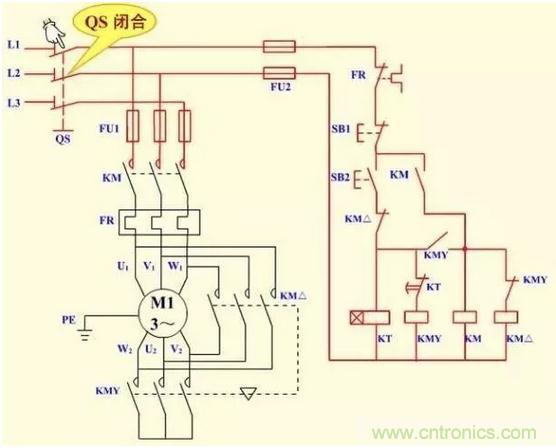

（1）合上QS,電源引入。

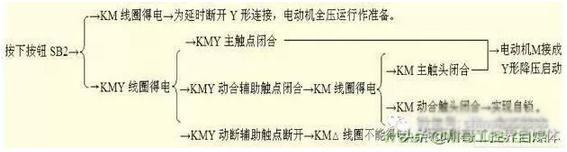

（2）電動機Y型接法降壓啟動。

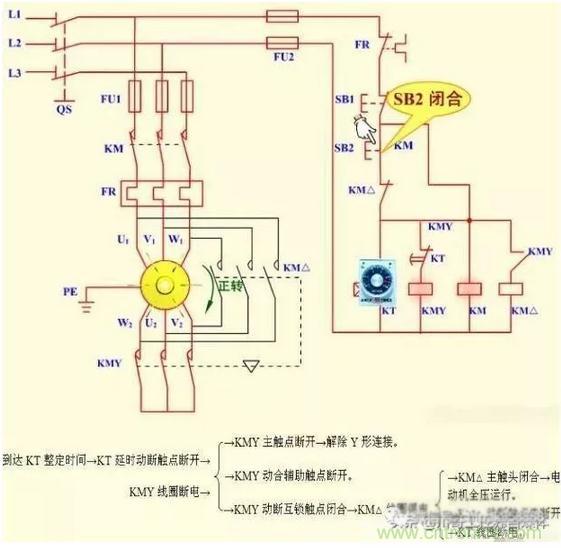

2、電路原理圖


3、電路組成

由電源隔離開關QST熔斷器FU1、FU2;交流接觸器KM、KMY、KMs;熱繼電器FR;時間繼電器KT;啟動按鈕SB2;停機按鈕SB1及電動機M組成。
