作    用



無極性電容應用在純交流電路中，并且 由于它的容值比較小，也可以應用在高頻濾波，下面就給大家舉例說明該電容器的應用： 這主要介紹RC消火花電路，當用天線接收廣播電視節目的時候，如果打開日光燈，日光燈閃爍啟輝時，則收音機或是電視機的喇叭里就會聽到不規則的“咔咔”聲，電視機屏幕上顯示許多很強的亮線及亮點買這些都是電火花曹成的高頻雜波干擾。在電子設備中，斷開有電感的電路時，接點之間也會產生類似的電火花，電路中，開關突然斷開，賄賂電流很快有io變?yōu)?，即電流的變化率很大，因而在線圈的兩端便產生很大的自感動勢。這個電動勢有礙電流變化的都趨勢，它的方向與外加電壓的方向一致，兩者疊加在一起就使得開關兩端的電壓很高，高于一定值時，這個“冒了尖”的電壓變將空氣擊穿，形成電火花。這種電火花會使接觸點被燒蝕氧化而產生接觸不良的故障，因此，消除接點間的電火花就顯得十分重要。在切斷電路時，只要控制線圈的電流不要由i0極具下降，線圈兩端你的電壓就不會過大，也就不會發生電火花，在電感兩端接了RC消火花電路。在開關突然斷開以后，i1便對電容器充電。電感中的磁場能量一部分在R和r上消耗掉，一部分轉化成電容器C中的電場能，進而使電容器C再放電，從而消除了火花。





選    用



1.選擇合理的電容器精度。在大多數情況下，對電容器的容量要求并不是很高，標稱容量大致相同就可以了，在振蕩回路，濾波，延時電路和音調電路中，則需要選用誤差絕對值在0.3％-0.5％以內的。

2.根據電路要求選擇電容，紙介電容器一般用于低頻交流旁路電路，云母電容器或者次介瓷介電容器一般用于高頻或者是高壓電路中。

3.可以選用額定電壓大于或者等于的電容器替代

4.高頻電容不能用低頻電容替代

5、根據應用的場合來考慮電容器的工作溫度，工作范圍，溫度系數等

6.在標稱容量不能滿足時，可以采用串聯或者是并聯的方法來滿足這個要求，但是要注意電路中加在電容器上的電壓要小于電容器的耐壓。





和有極性電容的區別



有極電容主要為電解電容，和獨石膽電解電容，它采用硫酸做絕緣介質，可以將較大的容量做成較小的體積，并在上面標有+的符號，有的標有 -的符號，一般做低頻交聯和旁路濾波用，缺點是介子損耗大一些，獨石電解電容，由于采用特殊的材料，性能優于普通電解，頻率特性較好，但容量不能做的太大，可用于精確地電路中，如振蕩、或定時，其他的就是無極性電容了，有紙質油浸電容、金屬化電容，可做成很大容量，一般用于電力電容器，還有就是電子電路用的聚酯電容、云母電容、磁管電容、瓷片電容、貼片電容等，都屬于無極電容。其中瓷片電容、云母電容、磁管電容等可用于高頻電路。



和無感電容的區別



無感電容是采用電極板的特殊繞法，對外表現出的等效電感很小，適合在高頻電路使用。

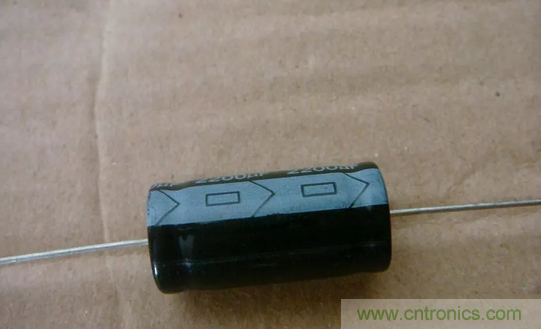

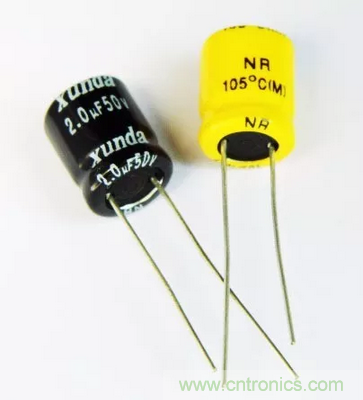

無極性電容實際上就是兩個電解電容背靠背連在一起，使用時無需和普通電解電容考慮極性問題。例如電視機的枕型校正電容，音箱里的分頻電容。



電容器是由兩個極板構成的，為了節省空間，把兩個極板間加上絕緣材料后再卷起來，通過兩條引線引出來。這樣就可能導致電流流到極板引出點和極板末端時有差異，因為卷起來的導體是有電感的，在高頻時尤其明顯。為了消除電感的影響，一種方法是采取正反不同方向繞制，使正負電感抵消，這就是無感電容器。



無極性電容是指在使用時，無須區分電容極性。這是為了區別有極電容。電解電容的一極是金屬，另外一極是電解液，當加電壓方向接反時，會導致電容器爆炸，這就是有極性區別的電容。
