斷路器最大的特點是可恢復性，但其成本較高，使用較少。斷路器一般都是熱敏機械裝置，它利用兩種金屬的不同熱變形，使觸點開閉或自行接通。新型的斷路器，使用PTC固體材料作為過流保護元件，它是一種正溫度系數的電阻，根據電流或溫度的高低斷開或接通。這種保護元件的最大優勢是當故障排除后能自動接通，不需人工調節和拆換。



3．易熔線



易熔線的特點是當線路通過極大的過載電流時，易熔線能在一定的時間內（一般≤5s）熔斷，從而切斷電源，防止產生惡性事故。易熔線也是由導體和絕緣層構成，絕緣層一般為氯磺化聚乙烯材料，因?yàn)榻^緣層較厚，所以看。起來比同規格的導線粗。



易熔線一般接在蓄電池直接引出的電路中。易熔線的常用的公稱截面有0．3mm2、0．5mm2、0．75mm2、1．0mm2、1．5mm2，甚至還有8mm2等更大截面的易熔線。易熔線的導線線段長度分為（50±5）mm、（100±10）mm、（150±15）mm3種。



易熔線應有明顯的標志，當其熔斷后，其標志仍應存在以便于更換。易熔線的熔斷特性如表1所示。

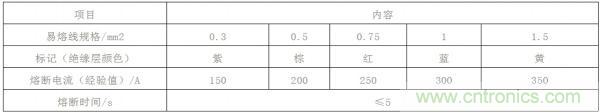

表1 易熔線的熔斷特性





（三）繼電器的選取設計



繼電器分為電流式和電壓式2種。一般根據用電器的功率和開關的承載能力來決定是否選用繼電器。常用繼電器的設備一般有刮水器、喇叭、除霜、前照燈、霧燈、風扇、鼓風機、轉向燈（閃光器）等。繼電器分6V、12V、24V3種，常用的繼電器額定電壓為12V。



選用繼電器要參考的技術要求：①可靠性好；②性能穩定；③質量輕、體積小、壽命長，對周圍元器件影響??；④結構簡單、工藝性好、成本低。



（四）搭鐵分配設計原則



發動機ECU、ABS等對整車性能及安全影響大，且易受其他用電設備干擾，所以這些件的搭鐵點一定要單設。



對于安全氣囊系統，它的搭鐵點不僅應單設，而且為了確保其安全可靠，最好采用復式搭鐵。其目的是其中一處搭鐵失效，系統可以通過另一搭鐵點搭鐵，確保系統安全工作。



無線電系統為避免干擾，也要單獨搭鐵。



弱信號傳感器的搭鐵最好獨立，搭鐵點最好是在離傳感器較近的位置，以保證信號的真實傳遞。



其他電器件可根據具體布置情況相互組合共用搭鐵點。原則是就近搭鐵，避免搭鐵線過長，造成不必要的電壓降。



蓄電池負極線、發動機搭鐵線等因?qū)Ь€截面較大，因此一定要控制好線長和走向，減小電壓降；為增加安全性，發動機、車身一般要單獨連到蓄電池負極搭鐵；



搭鐵方式：一是通過孔式接頭搭鐵，此法一定要在接頭的尾部烤上熱縮管絕緣；二是通過內部短接的護套直接搭鐵。





此流程主要是模擬仿真不同區域的線束走向、直徑，考慮線束過孔的密封和保護，模擬線束的固定孔位和固定方式等，如圖1所示。三維布線用的主要軟件有PRO－E、UG和CATIA等。



插接件是線束的核心部件，插接件的性能直接決定著線束整體的性能，而且對全車的電器穩定性、安全性起著決定性的作用。



（一）插接件的選取設計原則



插接件選取要保證與電器件的良好接觸，使接觸電阻降為最低，提高可靠性，優先選用雙彈簧式壓緊結構的插接件。



根據導線的截面積和通過電流的大小合理選擇插接件。



發動機艙內對接的護套，由于艙內溫度、濕度偏大且存在著很多腐蝕性氣體和液體，因此一定要選擇防水性護套。



在同一條線束中若用同一種護套，其顏色一定要有區別。



基于汽車外觀的整體協調性，在發動機艙中應優先選用黑色或深色的護套。



為減少線束對接用護套的種類和數量，優先選用混合型件，使裝配固定方便。



對于要求性能較高的安全氣囊、ABS、ECU等用的端子插接件，應優先選用鍍金件以保證安全可靠性。



蓄電池接頭（電瓶夾）內部為錐體，錐度為1：9；電瓶夾的材料為鍍錫銅、鍍鋅銅或鉛銻合金。



不同規格的插接件可承載的電流一般如下：1系列，10A左右；2．2或3系列，20A左右；4．8系列，30A左右；6．3系列，45A左右；7．8或9．5系列，60A左右。



（二）插接件原材料（材質）性能分析



1．護套材質（塑料件）



常用的材質主要有PA6、PA66、ABS、PBT、pp等，筆者總結了它們的具體性能差異，見表2。設計插件時可根據不同的需求選擇不同的材質，還可根據實際情況在塑料中添加阻燃或增強材料，以達到增強或阻燃的目的，如添加玻璃纖維增強等。

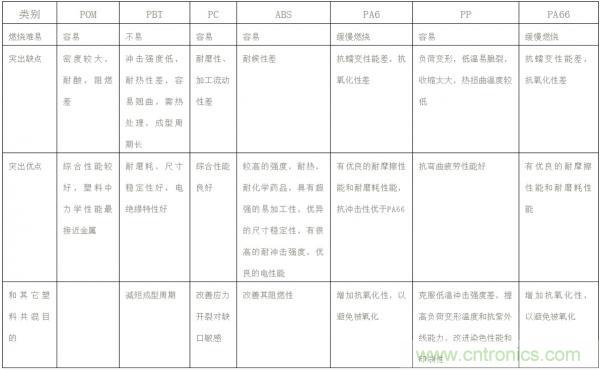

表2 插接件護套材質的性能差異





2．端子材質（銅件）



插接件用的銅主要是黃銅和青銅（黃銅的硬度比青銅的硬度稍低），其中黃銅占的比重較大。另外，可根據不同的需求選擇不同的鍍層。





（一）導線類型的選擇



線束設計選用導線類型重點考慮線束所處的環境和功能。例如：發動機周圍環境溫度高，腐蝕性氣體和液體也很多。因此，一定要使用耐高溫、耐油、耐振動、耐摩擦導線；行李廂蓋上的導線要在低溫下保持其彈性，所以要選用冷彈性導線保證其正常工作；自動變速器上的導線一定要耐高溫、耐液壓油，其溫度穩定性要好；弱信號傳感器要用屏蔽導線，例如爆震傳感器和曲軸位置傳感器、ABS輪速傳感器等；門內線耐彎曲性要求高等。



汽車線束常用的導線通常使用多股絞合銅導線，絕緣皮為PVC絕緣材料。線束用導線要有耐溫、耐油、耐磨、防水、防腐蝕、抗氧化、阻燃等特性。



汽車線束常用的導線種類有日標（AVSS等）、國標（QVR）、德標（FLRY）、美標等幾大系列。AVSS（AVS）導線的特點是薄皮絕緣，柔韌性較好；QVR的特點是絕緣皮厚，比較柔軟，延展性好；德標導線絕緣皮更薄，柔韌性好；美標導線絕緣皮一般為熱塑性或熱固性彈性體，還有經過輻照工藝加工的?？筛鶕?jù)用戶的需求和不同的工作環境選取適當類型的導線。



（二）計算選取導線截面積



根據電器件功率的大小計算流通導線的電流；長時間工作的電氣設備可選擇實際載流量60％的導線；短時間工作的用電設備可選用實際載流量60％－100％之間的導線。



根據不同的工作環境和溫度大小適當改變導線的截面積。



根據導線的走向、插接件的數量（即電壓降的大小）適當改變導線的截面積。



關于導線截面積的計算，也有一些專家總結出一些經驗公式：



I＝P／UsA＝IρL／Ud



式中：I——電流；P——功率；Us——系統電壓；A——導線截面積；Ud——允許最大電壓降損失；ρ——銅電阻率；L——導線長度。



或按下面經驗公式：



I＝A×10＋8／2



允許流通電流與導線截面積關系經驗理論值（比按上面公式計算值偏大）如表3所示。



表3 允許流通電流與導線截面積關系經驗值







汽車線束過孔時一般運用橡膠件進行過渡，以起到耐磨、防水、密封等作用。主要分布在以下部位：發動機與駕駛室接口處、前艙與駕駛室接口處（左右共2處）、四門（或有后背門）與車廂接口處、油箱進口處。



常用的材質一般為天然橡膠、氯丁膠、硅橡膠、三元乙丙等。



天然橡膠的特性：具有良好的彈性和機械強度，有優異的耐曲撓性，有較高的撕裂強度和良好的耐寒性。缺點：耐老化性不大好，不耐油和臭氧，易燃。



氯丁膠的特性：耐臭氧、耐熱老化、耐油等性能較好，具有難燃性和自熄性；但耐低溫性不好。



硅橡膠的特性：耐熱性、耐寒性和耐侯性較好；缺點是不耐油。三元乙丙的特性：耐侯性、耐臭氧、耐熱、耐腐蝕性、耐酸堿等性能都較好，而且擁有高強度和高伸縮率；缺點：粘接性較差，且彈性沒天然橡膠好，耐油性差。



比較而言，三元乙丙的綜合性能較好，所以現在汽車線束用橡膠件一般選用三元乙丙材料。





（一）線束包扎設計



線束外包扎起到耐磨、阻燃、防腐蝕、防止干擾、降低噪聲、美化外觀的作用，一般根據工作環境和空間大小制定以下包扎設計方案。



發動機線束工作環境惡劣，因此全用高阻燃性、防水、機械強度高的波紋管包扎。



前艙線工作環境也相對較差，大部分枝干也用阻燃性好的波紋管包扎，部分分支用PVC管包扎。



儀表線工作空間較小，環境相對較好，可用膠帶全纏或花纏。



門線和頂篷線工作空間較小，可用膠帶全纏，部分枝干可用工業塑料布包扎；較細的頂篷線可直接用海綿膠帶粘在車身上。



底盤線因與車體接觸部位較多，因此用波紋管包扎防止線束磨損。



（二）包扎用原材料的性能分析



1．波紋管



波紋管在線束包扎中一般占到60％左右，甚至更多。主要的特點就是耐磨性較好，在高溫區耐高溫性、阻燃性、耐熱性都很好。波紋管的耐溫在－40－150℃間。它的材質一般分PP和PA2種。PA材質在阻燃、耐磨方面優于PP材質；但PP材質在抗彎曲疲勞性方面強于PA材質。



2．PVC管



PVC管的功用和波紋管差不多。PVC管柔軟性和抗彎曲變形性較好，而且PVC管一般為閉口，所以PVC管主要用于線束拐彎的分支處，以便使導線圓滑過渡。PVC管的耐熱溫度不高，一般在80℃以下。



3．膠帶



膠帶在線束中起到捆扎、耐磨、絕緣、阻燃、降噪、作標記等作用，在包扎材料中一般占到30％左右。線束用膠帶一般分PVC膠帶、氣絨布膠帶和布基膠帶3種。PVC膠帶耐磨性、阻燃性較好；耐溫在80℃左右，降噪性不好，價格較便宜。絨布膠帶和布基膠帶材料為PET。絨布膠帶的包扎性和降噪性最好，耐溫在105℃左右；布基膠帶的耐磨性最好，耐溫最高150℃左右。絨布膠帶和布基膠帶共有的缺點是阻燃性不好，價格昂貴。



（三）線束固定設計



中央電器盒一般用鋼板條、螺栓等固定，或用電器盒本身設計的固定結構直接安裝在車身上。



各條線束一般用塑料扎帶、扣鉤等固定在車身孔內。車身孔大多為圓孔或橢圓孔，一般直徑為5mm、6mm、7mm不等。



各條線束間對接的護套一般用護套支架集體固定起來，并安裝在車身上。
