ESD保護元件通常稱作瞬態電壓抑制器(TVS)。本文將分析系統設計師可以采用的一些保護產品類型，并比較它們的特性。為了確保系統在遭受ESD事件時的魯棒性，必須按照IEC 61000-4-2等標準來測試這些產品。

許多集成電路(IC)都有一些可能比較敏感的輸入，這使得它們?cè)谳斎腚妷哼h(yuǎn)高于正常值的的情況下(例如在ESD應力作用下)易于受損。正常工作電壓與使器件開始受損的電壓之間的區域是安全過壓區。安全過壓區與器件受損區之間有少許交疊，因?yàn)槿绻^大的過壓僅持續極短時間，那么即使不是在安全過壓區，器件可能也可以承受。TVS的任務就是發生ESD事件時，將輸入電壓維持在安全過壓范圍之內，而在正常工作時不影響系統性能。TVS器件被放置于鄰近ESD事件可能進入系統的位置，旨在限制敏感節點處的電壓，并將電流引至不太敏感的節點，如地電平。為實現這個功能，TVS必須在正常工作電壓范圍內擁有高阻抗,在正常工作電壓范圍之外擁有低阻抗，這樣才能將電流直接從敏感節點引開，并限制瞬態電壓。

對TVS的基本要求與具體應用有關，但一般情況下有如下要求：(1)能夠在期望的ESD應力下正常工作；(2)在正常電壓范圍內具有高阻抗(低泄漏)；(3)在正常電壓范圍之外呈低阻抗；(4)導通電壓適合應用；(5)在遭受應力期間可快速地從高阻抗轉換至低阻抗(6)電容對目標應用而言不太高。在比較具體的TVS器件類型之前，需要理解兩種分類。

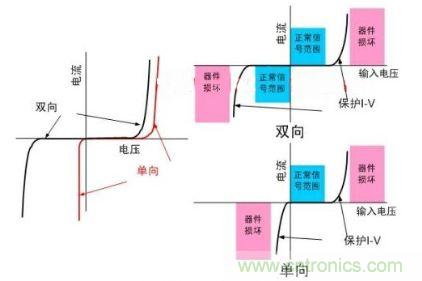

單向與雙向保護：?jiǎn)蜗蚝碗p向TVS器件都能抑制正向和負向應力。依據TVS維持高阻抗、低泄漏狀態的電壓范圍，可以最好地理解這兩個術語的不同。這種電壓范圍決定了TVS器件能保護的電路節點類型。雙向TVS具有相對于零伏電壓的對稱特性(圖1)。雙向器件最適合保護電壓基于零伏對稱或雙向的電路節點。單向TVS產品具有相對零伏電壓不對稱的特性。單向TVS器件極適合保護電壓極性始終相同的電路節點，如0到5伏這樣的單極性電壓。

圖1：?jiǎn)蜗蚺c雙向TVS器件的比較

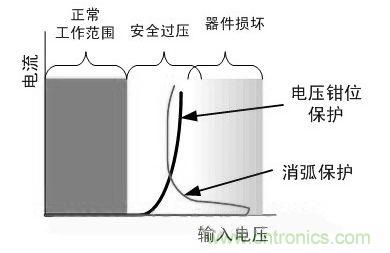

電壓箝位與消?。弘妷后槲黄骷墓ぷ髟硎菑牡碗妷簳r(shí)的高阻抗轉換至高于導通電壓時的低阻抗，且沒有負阻抗區域(圖2)。這器件通過提供接地的低阻抗通道，對高于導通電壓的電壓進行箝位。消弧(crowbar)器件在低電壓時也呈高阻抗，但當電壓較高時觸發新的導通機制，使電流增大，并伴隨著電壓下降。因此，消弧器件擁有負阻抗區域。某些消弧器件的觸發電壓可能非常高。如果消弧TVS觸發器的速度足夠快，就可以經常提供保護，即便電壓已經達到可能導致器件損壞的電平。消弧器件有時也稱作“驟回”器件，因?yàn)殡妷后E然下降。

圖2：電壓鉗位和消弧保護策略的比較
