詳解一種比例電路設計方法

發布時間:2013-01-12 責任編輯:easonxu

【導讀】討論了一種比例電路設計方法,把電阻偏差轉換成可接受的電流變化量,可有效消除電壓的變化。在此處給出的電路中,電壓輸出取決于電位器的比值,設計中也可以很好地控制溫度系數。


概述

機械式電位器和數字電位器都存在不確定的端到端公差,Maxim的數字電位器端到端阻值誤差典型值為20%至30%。數字電位器與其它電阻串聯構成分壓網絡時,這個阻值的偏差可能引發一些問題,造成電壓的變化量超出容許的誤差范圍。

本應用筆記討論了一種比例電路設計方法,把電阻偏差轉換成可接受的電流變化量,可有效消除電壓的變化。在此處給出的電路中,電壓輸出取決于電位器的比值,設計中也可以很好地控制溫度系數。

比例電路設計

該設計所面臨的直接問題是:3%的誤差可能導致電壓在3V至4.5V之間變化。利用圖1所示框圖,可進行基本計算。數字電位器是50kΩ (25%容差),R1為16.5K (1%),R2為100K (1%)。電位器端到端電阻25%的容差是設計中的最大誤差源。

圖1:基本框圖
圖1:基本框圖

現在考慮用不同的抽頭電阻進行相同計算,如果電位器是37.5kΩ,頂端電壓為4.46V,低端為3.25V;如果電位器為62.5kΩ,則頂端電壓為4.54V,低端電壓為2.79V。此電路中,由于電位器端到端阻值偏差較大,不能采用這種基本架構解決電壓變化問題。

圖2:用兩個電壓基準替代設計
圖2:用兩個電壓基準替代設計

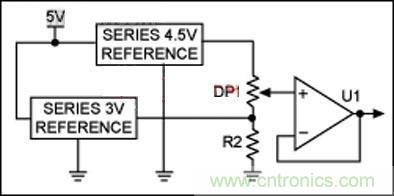

圖2電路只是利用電位器的電阻比進行分壓。電路中引入兩個電壓基準,使誤差和溫度系數得到控制,數字電位器的端到端絕對偏差會改變回路電流,但不影響電壓。輸出電壓按比例變化,只取決于電位器抽頭位置的電阻比。

兩個基準都通過反饋控制輸出電壓,R2 (25K至50K)確定兩個基準的源出電流。Maxim數字電位器的數據手冊中都會討論旁路電容,可根據布板情況增加電容。
