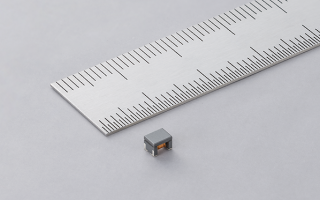

今年四月村田針對汽車應用推出了村田首款支持大電流(最大1.2A)和寬頻帶的3225尺寸、用于電源線的繞線共模扼流線圈DLW32PH122XK2。本文將對該新產品的汽車領域降噪對策的效果進行介紹。
車載電源線降噪對策現狀
車載市場正不斷擴充ADAS、自動駕駛、V2X、車載信息系統等的應用。由于此類應用要處理龐大的信息，因此為了執行處理，內部處理信號的處理速度亦不斷高速化。另一方面，由于部件數量增多，安裝密度增大，因此要求部件小型化。此外，隨著可進行高速信息通信的無線通信應用的擴大，要求應對更高頻的噪聲。
共模扼流線圈可有效降低電源線輻射的噪聲。以往車載設備電源線的主要降噪目標是針對AM及FM頻帶的頻率，因此使用大型部件應對低頻噪音。然而隨著車載設備的快速發展，要求采取高于AM及FM頻帶的高頻降噪對策（下圖）。

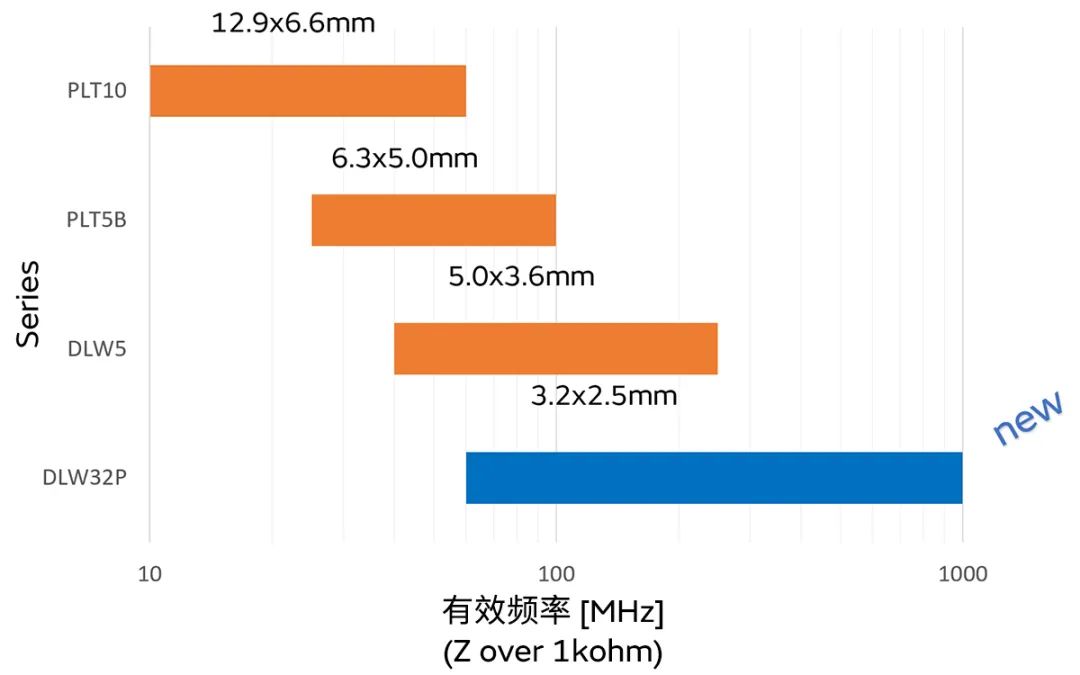

電源線降噪對策使用的共模扼流線圈產品系列
為了應對上述發展趨勢，村田制作所完成了適合小型高頻降噪對策的電源線用共模扼流線圈DLW32PH122XK2的商品化。
下面我們來介紹一下DLW32PH122XK2降噪對策的效果，并就基板設計中的一些關鍵因素加以說明。
共模扼流線圈的輻射噪聲降噪效果
在如下所述的測量系統中，我們對從EUT將電源電纜作為天線輻射的噪聲進行了測量，并明確了可基于共模扼流線圈降低噪聲的效果。

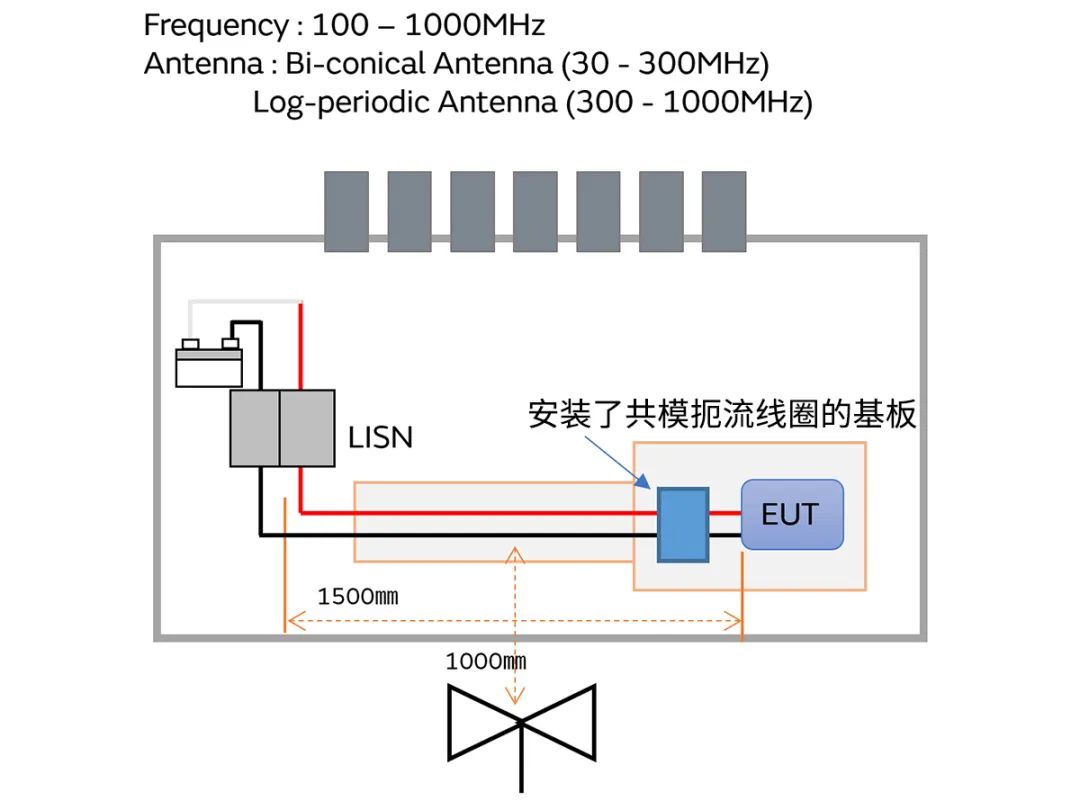

測量系統：依據車載國際噪聲管制標準CISPR25
本次測量的EUT在200MHz-800MHz范圍內產生了噪聲，但通過插入DLW32PH122KX2，大幅降低了該范圍內的噪聲。
下圖為輻射的噪聲的降噪效果評估結果：

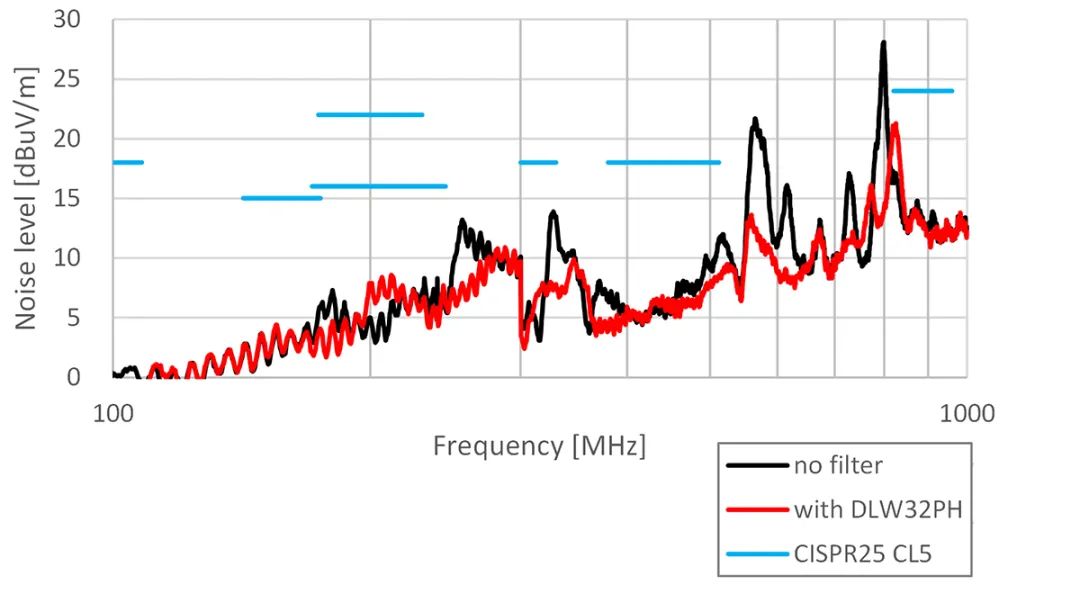

噪聲評估結果(垂直極化波、AVE檢波)
共模扼流線圈BCI試驗的降噪效果
BCI試驗是驗證對來自外部的噪聲的耐受性的試驗。
若外部噪聲進入，可能會引起EUT誤動作。如果抗噪性差，即使很小的噪聲也會引起誤動作。本試驗對插入DLW32PH122XK2后可達到的改進程度進行了驗證。

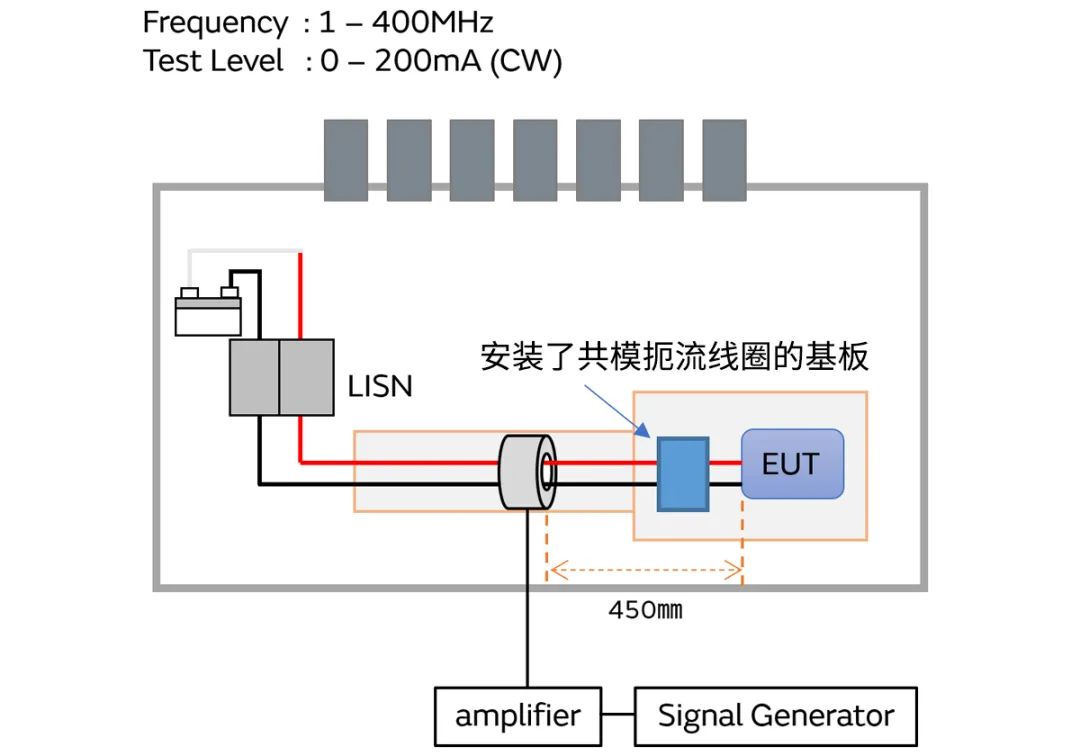

測量系統：按照車載國際噪聲管制標準ISO11452-4規定的BCI試驗置換法實施了測量

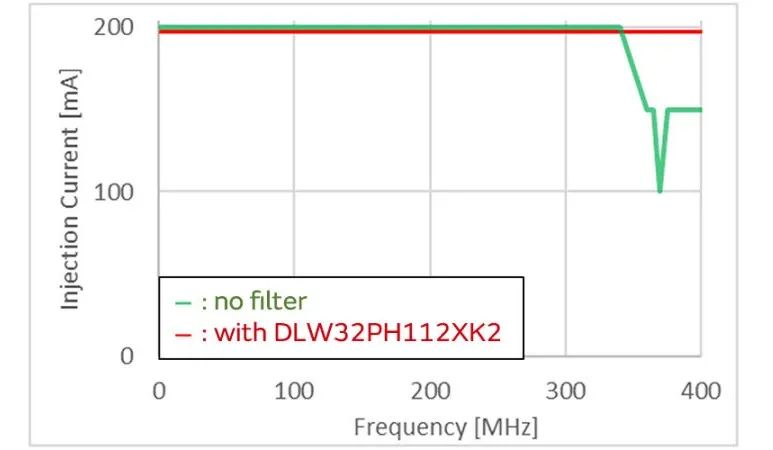

本次測量的EUT，在注入了360～400MHz的噪聲后，DC/DC轉換器開關停止，發生了輸出電壓變成0V的誤動作。通過插入DLW32PH122KX2，大幅降低了該范圍的噪聲，提高了對誤動作的噪聲容限（下圖）。
插入DLW32PH122KX2后不發生誤動作導入電流
村田推薦
DLW32PH122XK2是村田通過將特有的繞線和接合技術、結構設計優化和材料技術相組合，創新開發出的3225尺寸的小型、能夠用一個元件在從數十MHz頻帶到數GHz頻帶的寬頻帶范圍內實施噪聲對策、支持額定電流為最大1.2A的電源線的繞線共模扼流線圈，并于今年四月實現了商品化。

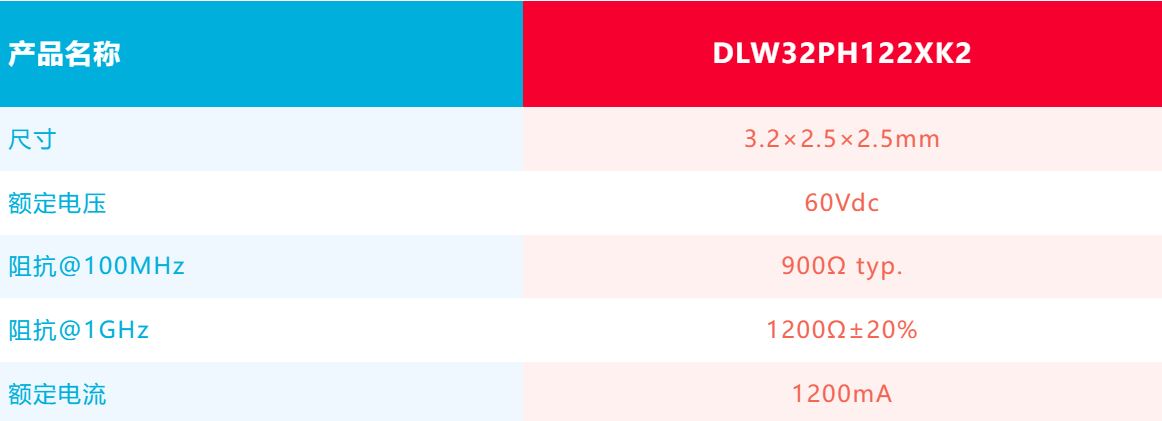

主要規格
總結
在車載設備的降噪對策中，以往AM/FM帶的降噪對策就可充分應對，但是近年來隨著車載設備的不斷進步，要求消除數百M(fèi)Hz的噪聲。
相較原來的電源線用共模扼流線圈，共模扼流線圈DLW32PH112XK2的高頻帶降噪性能更出眾，可應對數百M(fèi)Hz的噪聲。
參考：考慮噪聲途徑的基板設計
共模扼流線圈可以有效地消除經由電源線的噪聲，但是要發揮該性能，基板的設計是關鍵。
若基板內層存在GND面和電源面，就會在與表面的圖案之間產生寄生電容（下圖）。

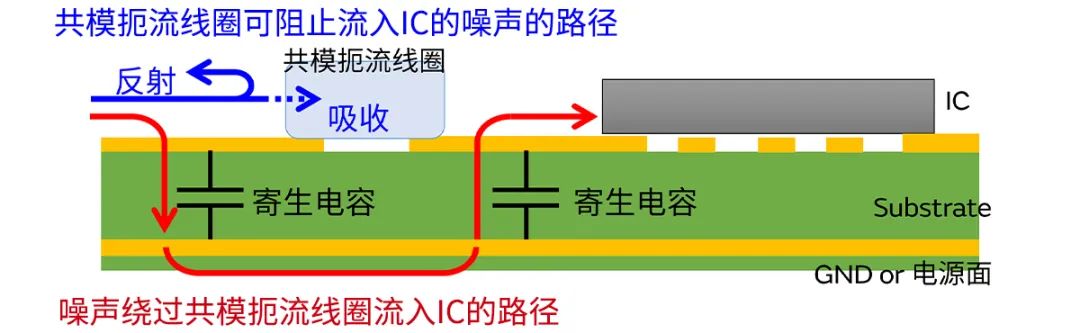

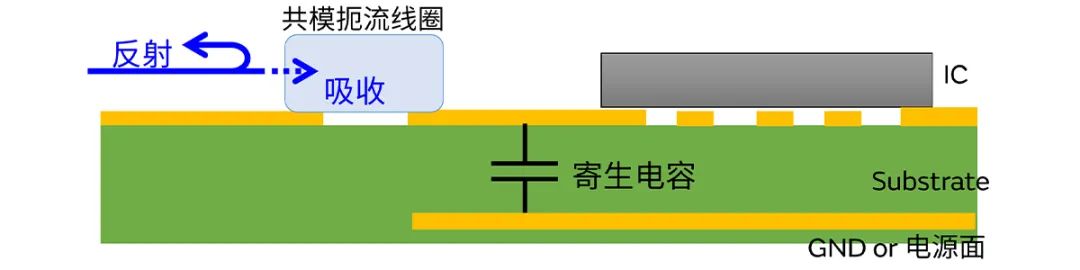

高頻噪聲傳導路徑
如果GND/電源面是均勻的平面，通過圖案的噪聲則經由寄生電容通過GND/電源面，通過共模扼流線圈后再經由寄生電容返回圖案，結果就會繞過共模扼流線圈。
這種現象就會降低共模扼流線圈的效果（下圖）。

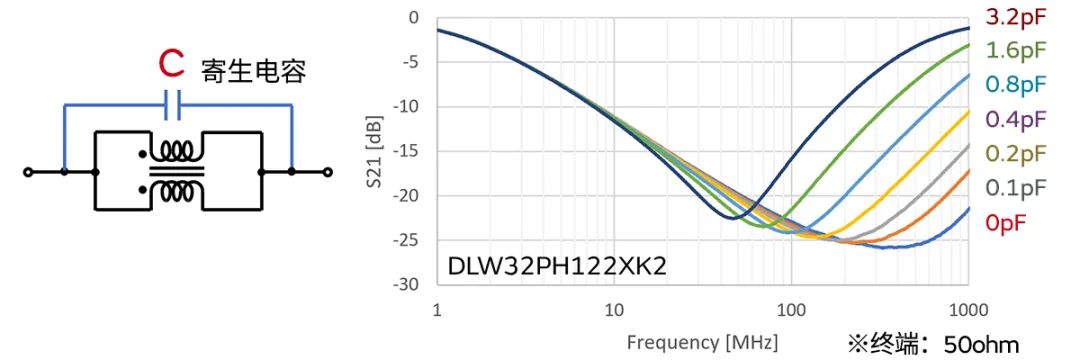

基于寄生電容的DLW32PH的特性變化
如下圖所示，解決此類問題的有效辦法就是刪除部件正下方的GND/電源面，切斷GND/電極面的旁通路徑。
阻止高頻噪聲，基板設計很關鍵
