【導讀】該電路可保護電視機、空調、冰箱等昂貴設備免受高電壓和低電壓的影響。如果供電電壓異常（過高或過低），電路會自動切斷負載。當主電源恢復時，該電路還會發出聲音。
該電路可保護電視機、空調、冰箱等昂貴設備免受高電壓和低電壓的影響。如果供電電壓異常（過高或過低），電路會自動切斷負載。當主電源恢復時，該電路還會發出聲音。
一般情況下，這類應用中會使用穩壓器來維持恒定的交流電壓。然而，由于交流電源異常，穩壓器中的繼電器會不斷地接通和斷開。繼電器的頻繁接通或斷開會縮短電器和穩壓器本身的使用壽命。因此，最好使用這個項目來控制電器，而不是使用昂貴的穩壓器。
帶延時和報警的高低壓切斷原理：

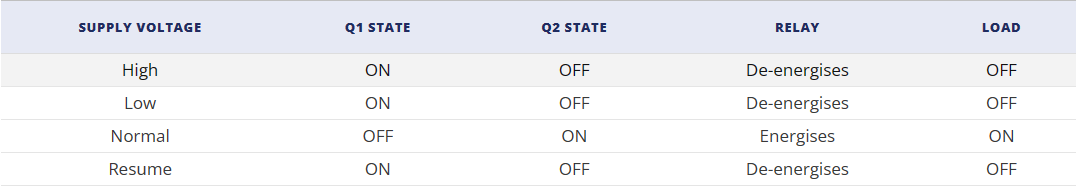

當電源電壓較高時，齊納二極管 D4 陰極的直流電壓大于 5.6V。因此，晶體管 Q1 導通，晶體管 Q2 關斷。因此，繼電器 RL1 斷開，負載處于關斷狀態。
在低電源電壓條件下，晶體管 Q1 進入導通狀態，晶體管 Q2 關斷，負載處于關斷狀態。
當正常交流電源供電時，齊納二極管 D4 陰極的直流電壓小于 5.6V，此時晶體管 Q1 處于關斷狀態。因此，晶體管 Q2 處于導通狀態，從而通過綠色 LED 指示燈將負載切換至導通狀態。
斷電后恢復供電時，555 定時器 IC 變?yōu)榈碗娖剑瑥亩|發 555 定時器 IC。555 定時器集成電路的輸出通過晶體管 Q3 使音響集成電路工作，同時，由于 555 定時器的輸出連接到晶體管 Q1 的基極，晶體管 Q1 進入導通狀態，導致晶體管 Q2 關斷。這樣，繼電器就關閉了負載。

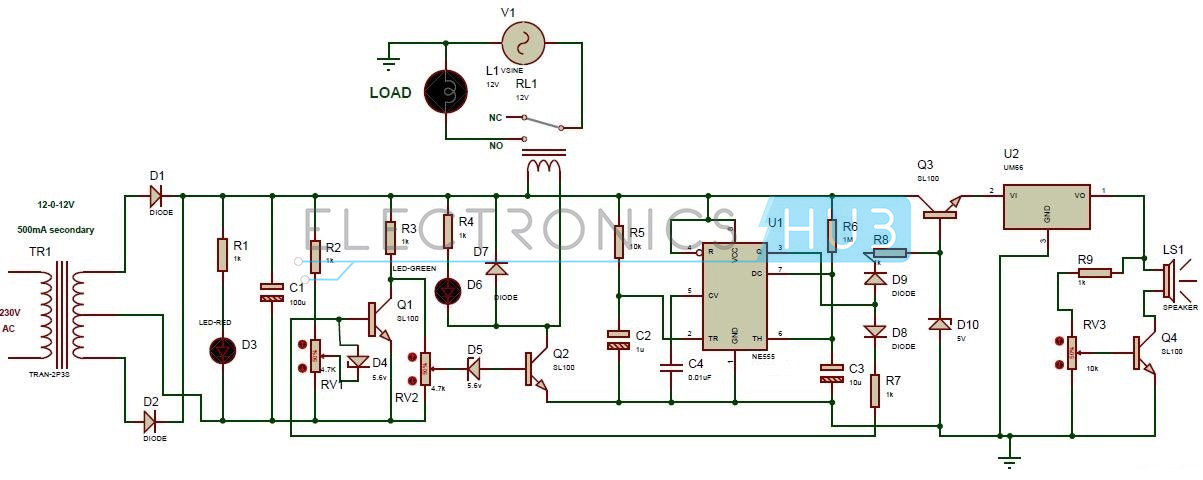

帶延遲和報警功能的高低壓切斷電路圖：
中心抽頭變壓器（12-0-12V，500mA）
NE 555 定時器
UM66 集成電路
揚聲器
12V 繼電器
4 個晶體管 - SL100
2 個齊納二極管 - 5.6V
齊納二極管 - 5V
LED - 紅色、綠色
5 個二極管 - 1n4001
16V 電解電容 - 100uF、10uF、1uF
陶瓷電容器 - 0.01uF
電位器 - 4.7k、4.7k、10k
7 電阻器 - 1k
電阻器 - 10k、1M
具有延遲和報警功能的高低壓截止電路設計：
在該電路中，555 定時器被配置為單穩態工作模式。在該電路中，4 腳和 8 腳短路，以避免突然復位。555 定時器輸出信號的脈沖寬度約為 10 秒。該輸出信號驅動揚聲器。
由于使用了 UM66 集成電路，當電源恢復時，揚聲器會發出悠揚的聲音。揚聲器的音量可通過 POT RV3 控制。
綠色 LED 指示交流電源電壓正常。紅色 LED 用于電源指示。
齊納二極管 D4 和晶體管 Q1 用于比較輸入電壓。晶體管 Q2 根據晶體管 Q1 的輸出切換負載。二極管 D1 和 D2 用于整流。電容器 C1 用于過濾輸入交流紋波。
如何操作此電路？
根據電路圖進行連接
接通電源時，確保交流和直流電源之間沒有共用連接。
接通輸入交流電源。
使輸入電源電壓變低或變高?，F(xiàn)在，您可以觀察到負載自動關閉。
輸入正常的電源電壓?，F(xiàn)在可以觀察到負載通過綠色 LED 指示燈運行。
現在恢復供電?？梢月牭接茡P(yáng)的聲音。
關閉電源。
帶延時和報警電路的高低壓切斷裝置 優點和應用：
與穩壓器相比，成本更低
耗電少。
該電路用于家庭和辦公室，保護設備免受高電壓和低電壓的影響。
