連接一個更高電壓的電源軌來偏置線性穩壓器的內部電路，使穩壓器能夠產生一個0.9V的低輸出電壓，該輸出電壓可承受4A瞬變，變化很小。
最初，古老的3端子線性穩壓器具有雙極結型晶體管（BJT）發射極跟隨器輸出，可提供非常低的輸出阻抗。當今的許多應用要求壓差低于第一代穩壓器（1.5V），因此大多數現代穩壓器都包含一個共源MOSFET作為調整元件。
然而，與共源（或共發射極）輸出相關的折衷方案是：固有的高輸出阻抗。反饋通過穩壓器的環路增益降低直流輸出阻抗，但環路增益會隨著頻率的增加而迅速降低。這種效應會導致輸出阻抗出現不希望的上升。

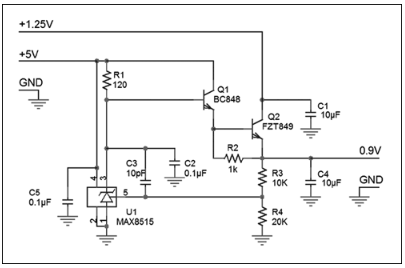

許多復雜的系統具有多個電壓軌。該設計使得通過連接更高電壓的電源軌來偏置穩壓器的內部電路，從而可以創建具有良好瞬態響應的低壓差線性穩壓器。作為這種方法的一個例子（圖1），該電路使用5V電源進行內部偏置，同時將1.25V的輸入電壓調節至0.9V。
圖1.多個電源電壓使該線性穩壓器能夠?qū)崿F(xiàn)出色的性能。
電阻R1提供偏置電流，由并聯穩壓器U1調制，以驅動由Q1和Q2組成的達林頓對。電路輸出取自Q2的發射極，并通過R3-R4分壓器反饋給并聯穩壓器。電容C1和C5旁路輸入電源;電容 C2、C3 和 C4 對電路進行補償，以實現穩定工作。

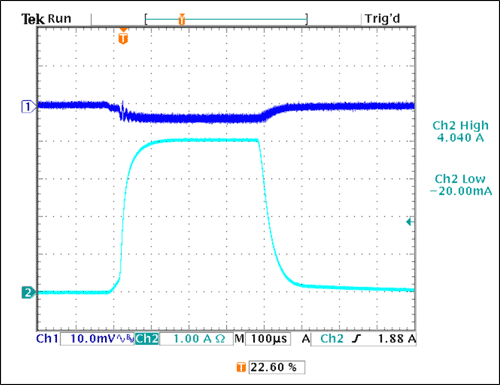

圖2顯示了電路性能。0A至4A負載瞬態（下部走線）導致輸出電壓變化小于5mV（上跡線）。要獲得此性能，您必須在選擇組件時格外小心。并聯穩壓器必須具有低反饋閾值和獨立的電源端子，如圖1所示。C1 和 C4 必須具有與所需輸出電流相當?shù)募y波電流額定值（MLCC 陶瓷片式電容器工作良好）。FZT849（Zetex）是晶體管Q2的不錯選擇，它應該在飽和附近有足夠的增益。
圖2.圖1所示的穩壓器輸出可承受4A瞬態電流，變化很小。
