短溝道 MOS 晶體管中的漏電流成分

發布時間:2023-05-20 責任編輯:lina

【導讀】MOS 晶體管正在按比例縮小,以限度地提高集成電路內的封裝密度。這導致氧化物厚度的減少,進而降低了 MOS 器件的閾值電壓。在較低的閾值電壓下,漏電流變得很大并有助于功耗。這就是為什么了解 MOS 晶體管中各種類型的漏電流至關重要。


MOS 晶體管正在按比例縮小,以限度地提高集成電路內的封裝密度。這導致氧化物厚度的減少,進而降低了 MOS 器件的閾值電壓。在較低的閾值電壓下,漏電流變得很大并有助于功耗。這就是為什么了解 MOS 晶體管中各種類型的漏電流至關重要。

在我們嘗試了解各種漏電流成分之前,讓我們先回顧一下 MOS 晶體管的概念。這將幫助我們更好地了解該主題。

回顧 MOS 晶體管結構

MOS 晶體管結構由金屬、氧化物和半導體結構(因此稱為 MOS)組成。

考慮一個 NMOS 晶體管,它具有 p 襯底和 n+ 擴散阱作為漏極端子和源極端子。氧化物層由 SiO 2制成,并生長在漏極和源極之間的溝道上方。柵極端由n+摻雜的多晶硅或鋁制成。


短溝道 MOS 晶體管中的漏電流成分

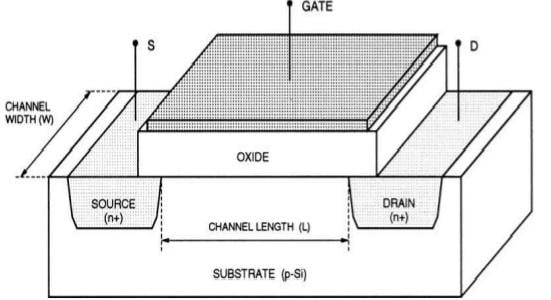

圖 1.  NMOS 晶體管的鳥瞰圖。所有圖片來自 SM Kang,Y. Leblebici,CMOS 數字集成電路, TMH,2003,第 3 章,第 83-93 頁


在無偏置條件下,漏極/源極和襯底界面處的 pn 結是反向偏置的。三極管的能帶圖如圖2所示。


短溝道 MOS 晶體管中的漏電流成分

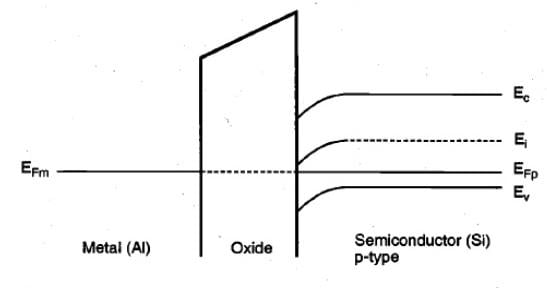

圖 2. 無偏置 NMOS 晶體管的能帶圖


如您所見,金屬、氧化物和半導體的費米能級自行對齊。由于氧化物-半導體界面處的電壓降,Si 能帶中存在彎曲。內置電場的方向是從金屬到氧化物再到半導體,電壓降的方向與電場的方向相反。

這種電壓降是由于金屬和半導體之間的功函數差異而發生的(部分電壓降發生在氧化物上,其余電壓降發生在 Si-SiO 2 界面上)。功函數是電子從費米能級逃逸到自由空間所需的能量。您可以在Jordan Edmunds 的這段視頻中了解有關 MOS 晶體管能帶圖和能帶彎曲的更多信息。

積累

接下來,假設柵極具有負電壓,而漏極和襯底接地的源極。由于負電壓,襯底中的空穴(多數載流子)被吸引到表面。這種現象稱為積累?;逯械纳贁?shù)載流子(電子)被推回到基板深處。下面給出相應的能帶圖。


短溝道 MOS 晶體管中的漏電流成分

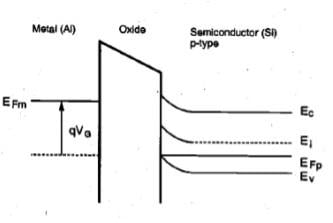

圖 3.柵極端負電壓的 NMOS 晶體管的能帶圖


由于電場的方向是從半導體到氧化物再到金屬,因此能帶向相反方向彎曲。另外,請注意費米能級的變化。

耗盡區和耗盡區

或者,考慮柵極電壓剛好大于零。空穴被排斥回到襯底中,通道中的任何移動電荷載流子都被耗盡。這種現象稱為耗盡,會產生比無偏條件下更寬的耗盡區。


短溝道 MOS 晶體管中的漏電流成分

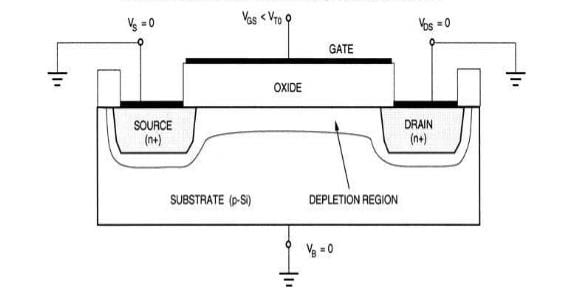

圖 4.  NMOS 中的耗盡區



短溝道 MOS 晶體管中的漏電流成分

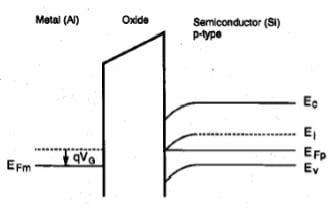

圖 5. 圖 4 中 NMOS 耗盡區的相應能帶圖


由于電場是從金屬到氧化物再到半導體,因此能帶向下彎曲。

地表反轉

如果進一步提高柵極的正電壓,則襯底中的少數載流子(電子)被吸引到溝道表面。這種現象稱為表面反轉,表面剛好反轉時的柵極電壓稱為閾值電壓 (Vth )。


短溝道 MOS 晶體管中的漏電流成分

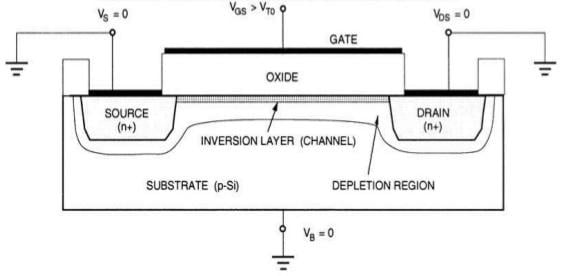

圖 6.  NMOS 晶體管的表面反轉



短溝道 MOS 晶體管中的漏電流成分

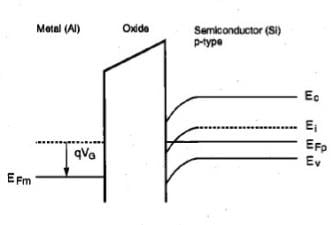

圖 7.圖 6 中 NMOS 晶體管的相應能帶圖


電子在源極和漏極之間形成傳導通道。如果漏極電壓隨后從零電位增加,則漏極電流 (Id )開始在源極和漏極之間流動。能帶進一步向下彎曲并在半導體-氧化物界面處彎曲。

這里,本征費米能級小于 p 型襯底的費米能級。這支持了這樣的觀點,即在表面,半導體是 n 型的(在 n 型材料的能帶圖中,本征費米能級的能級低于施主能級)。
