Σ -Δ ADC的高精度數模轉化,是如何實現的?

發布時間:2023-05-19 責任編輯:lina

【導讀】你可能會知道Delta-Sigma(Σ-Δ) ADC可以達到很高的精度,它是具體怎么實現的? 本文將從量化噪聲、信噪比、過采樣等概念出發,分析Delta-Sigma ADC的工作原理。


你可能會知道Delta-Sigma(Σ-Δ) ADC可以達到很高的精度,它是具體怎么實現的? 本文將從量化噪聲、信噪比、過采樣等概念出發,分析Delta-Sigma ADC的工作原理。

讀懂幾個ADC的基本概念

我們在了解Delta-Sigma (Σ-Δ) ADC原理之前,先明確幾個概念:

1. 量化噪聲

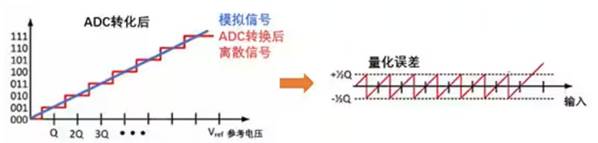

下圖中,藍色斜線是連續的模擬信號,階梯狀波形是經過ADC轉換后的離散信號。如果我們把這個兩個相減,會得到右邊那個像鋸齒波一樣的量化誤差。


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖1:量化誤差 (圖片來源:TI)


量化噪聲(Quantization Noise),這里Q值代表量化,如果采樣越快,兩個Q之間的距離越小,Q的幅值越低,也就是量化噪聲的幅值越低。雖然Q值幅值變低,但是它包圍的面積不變。因此,改變采樣速度,可以改變量化噪聲的幅值,但不能改變量化噪聲的總能量。


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖2:數字化后的Sine波形 (圖片來源:TI)

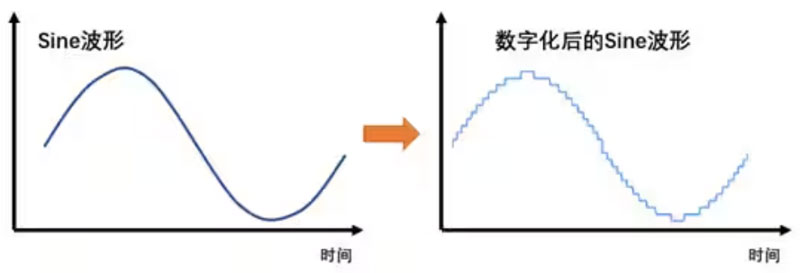

從時域里看,對于一個模擬的Sine波形,經過ADC轉換數字化后,我們會得到鋸齒狀的Sine波形。我們加快采樣速度,可以把鋸齒變得很細,但是依舊存在,并且量化噪聲的總能量不變。

2. 信噪比

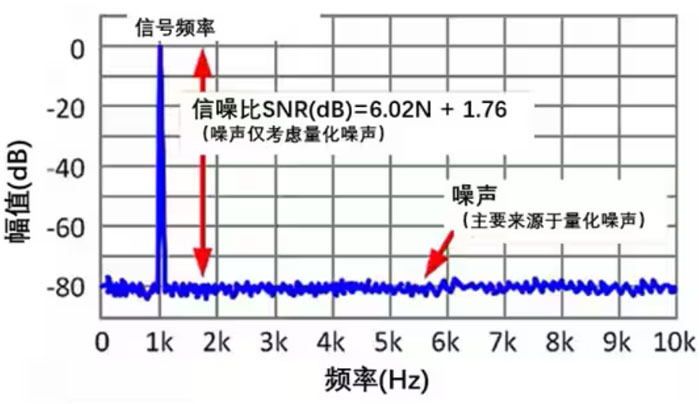

如果我們把上面的Sine波形放到頻域里看。我們希望信號頻率的幅值盡量大,而噪聲幅值盡量小。


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖3:Sine波幅頻相應曲線(圖片來源:TI)


上圖的噪聲主要來源于量化噪聲,通過信噪比計算,我們會得到一個固定的公式:

信噪比SNR(dB)=6.02N + 1.76 (噪聲僅考慮量化噪聲)

SNR:指的是量化噪聲信噪比(Signal noise ratio)
N:指的是ADC采樣位數。如果我們把N提高,信噪比提高,即信號更大,噪聲更小。采樣質量變好,因此,提高ADC采樣位數,可以提高采樣質量。

一般來說,提高采樣位數,往往意味著ADC的成本可能也會更高。

有沒有不提高位數,同樣優化信噪比的方法呢?答案是“有的”,那就是過采樣。

3. 過采樣提高信噪比

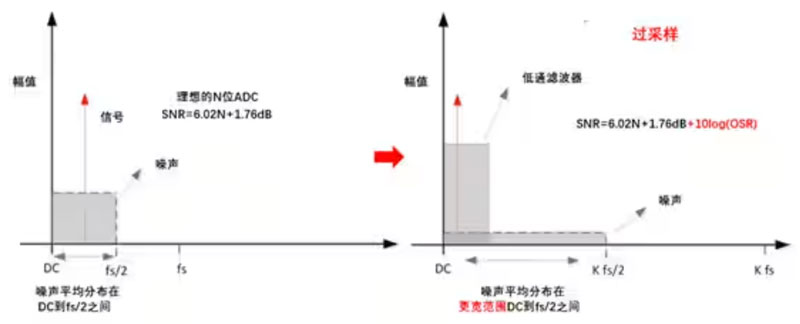

我們把圖3進一步簡化。下圖紅色箭頭表示主信號的幅值,灰色代表噪聲幅值,平均分布在DC到fs/2之間。(fs為采樣頻率)


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖4:過采樣提高信噪比


如上圖,如果我們將采樣率提高K倍,噪聲能量不變,并且平均分布在更寬范圍,從而噪聲的幅值降低。原始信號沒變,但是噪聲幅值減少,也就是信噪比提高了。提高采樣率之后的信噪比公式:

SNR=6.02N+1.76dB+10log(OSR)

其中,過采樣速率OSR =Fs/(2╳BW), BW為帶寬。(注意:此公式僅適用于只存在量化噪聲的理想ADC)

因此,提高采樣率有助于提高信噪比。

小貼士:如何在Digi-Key中選擇Delta-Sigma (Σ-Δ) ADC

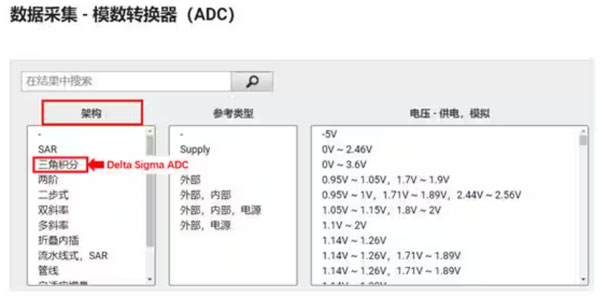

我們可以在Digi-Key網站中模數轉換器(ADC)大類下,在架構選項找到“三角積分”,即Delta-Sigma ADC。


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖 5 Digi-Key ADC 參數篩選

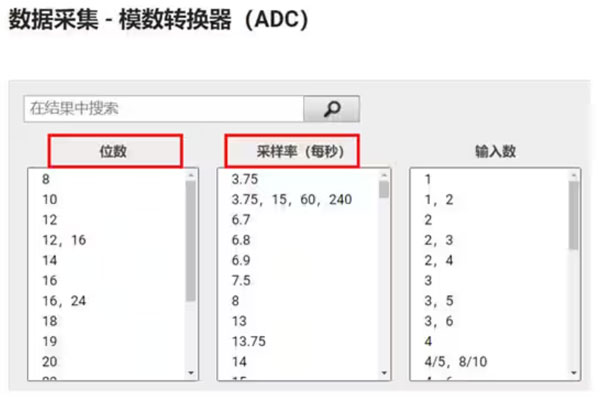

可以通過參數來篩選ADC。比如通過ADC采樣位數、采樣率等關鍵參數來篩選合適的ADC:


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖6:在Digi-Key 網站中通過參數篩選查找ADC


Delta Sigma調制的原理

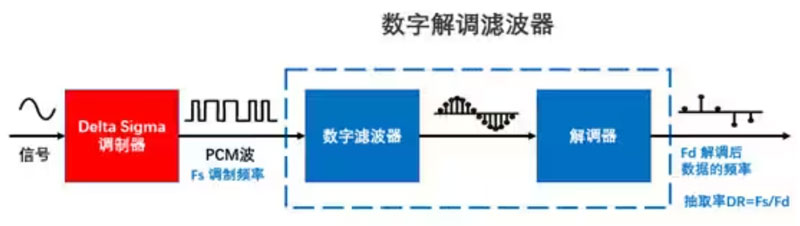

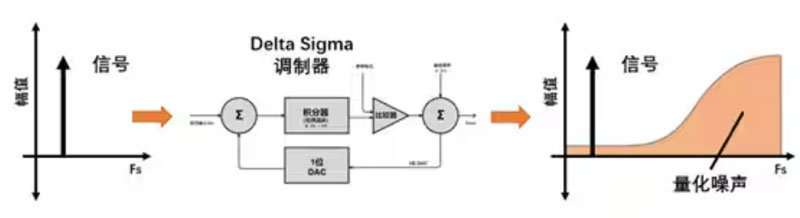

Delta Sigma調制,即把模擬信號調制成方波形式的PCM(Pulse Code Modulation)信號。PCM波是一個頻率固定占空比變化的波,通過比較信號和高頻調制波產生。然后經過數字濾波,再通過解調,得到一個數字化的最終結果。


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖7:Delta-Sigma (Σ-Δ) ADC原理


其中數字解調濾波器可以和調制器一起集成在Delta Sigma ADC里面。也可以把Delta Sigma調制器部分做成一個獨立的調制芯片,然后把數字解調濾波器集成在MCU里,比如TI C2000。

解調的過程其實是根據一定比率對信號進行抽取,抽取率DR=Fs/Fd。

· Fs為調制頻率
· Fd為解調后的頻率

下面重點講一下Delta Sigma調制器的工作原理與數字濾波器:

· Delta Sigma調制器的工作原理

通過Delta Sigma調制器調制,我們把模擬信號調制成方波形式的PCM信號。


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖8:Delta-Sigma調制器輸出(時域)

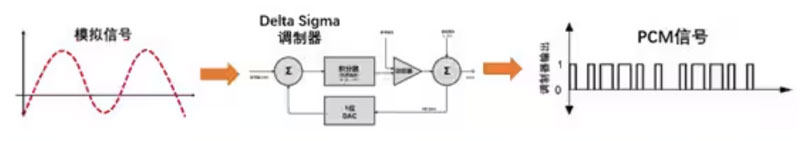

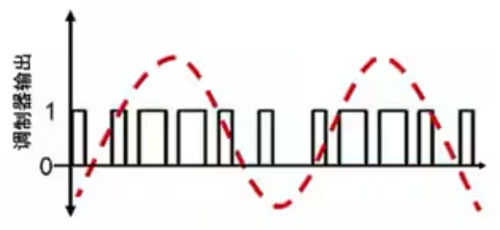

我們想象一下啊,下圖模擬信號(紅色虛線)和PCM信號(黑色方波狀的波形),表達的是同一個信號。


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖 9 “模擬信號” VS “PCM信號”

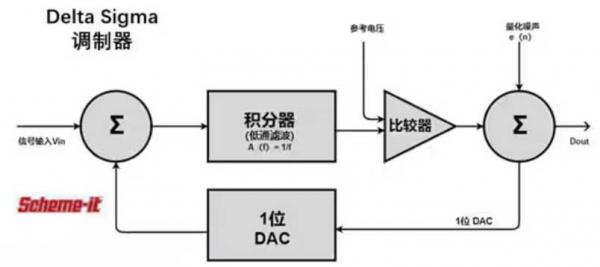

· Delta Sigma調制器傳遞函數


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖10:Delta Sigma調制器拓?fù)鋱D


通過上面的環路,進行Delta-Sigma數字化調制。

環路的傳遞函數, 輸出等于輸入與輸出之間的差值乘以前向的積分環節加上量化噪聲。我們可以得到傳遞函數:


Σ -Δ ADC的高精度數模轉化,是如何實現的?


求解這個傳遞函數,我們得到輸出Dout


Σ -Δ ADC的高精度數模轉化,是如何實現的?


我們可以看出,(f/1+f) 對于量化噪聲相當于一個高通濾波器,而 (1/1+f)對于輸入信號相當于一個低通濾波器。

經過Delta-Sigma調制環節之后, 信號被優化,我們在頻域范圍內更好理解。

當頻率較低時,信號保留,量化噪聲被削減,當頻率比較高時,量化噪聲保留,信號削減。


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖11:Delta-Sigma 調制器輸出(頻域)


因此,通過Delta-Sigma調制環節之后,有效信號頻帶的信噪比進一步被優化。

· 數字濾波器

通過Delta-Sigma 調制器之后,我們還需要進一步數字濾波。

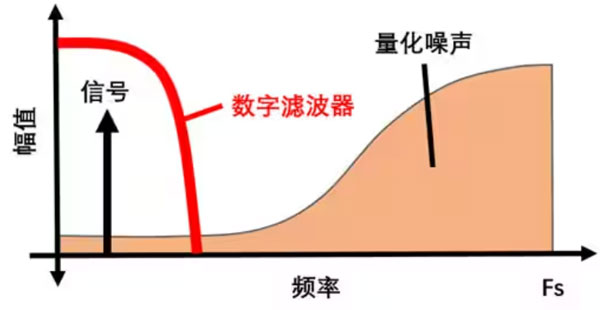

下圖是經過Delta Sigma調制器之后的幅頻特性,如果我們設計一個如下圖紅線所示的數字濾波器(比如一個低通濾波器)把紅線右邊的高頻噪聲濾除,那么剩下就是有效的信號信息。


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖12:數字濾波器


而數字濾波器的帶寬,幅頻特性,我們可以參數或者階數去調節。

兩種常用兩種濾波器,可以實現我們要的幅頻特性:


Σ -Δ ADC的高精度數模轉化,是如何實現的?

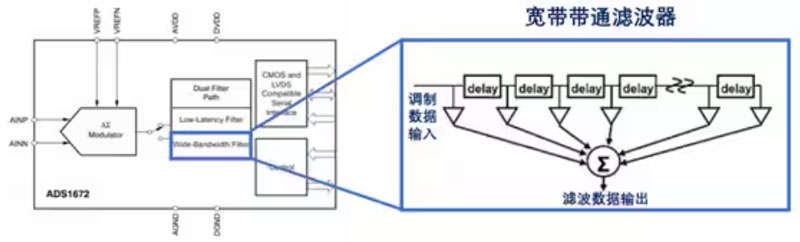

下面我們通過一個實例進行說明:TI ADS1672芯片使用了55階的FIR (Finite Impulse Response,即有限脈沖響應),實現了寬帶通帶濾波器的功能,同時意味著,需要延遲55個時鐘周期來完成濾波。


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖13:ADS1672內置寬帶帶通濾波器


一般來說,階數越高,幅頻特性越好,量化噪聲衰減越厲害。但是,階數越高,帶來的延遲也越大。所以,在更好的幅頻特性還是要更快的響應,有時我們不得不取舍。

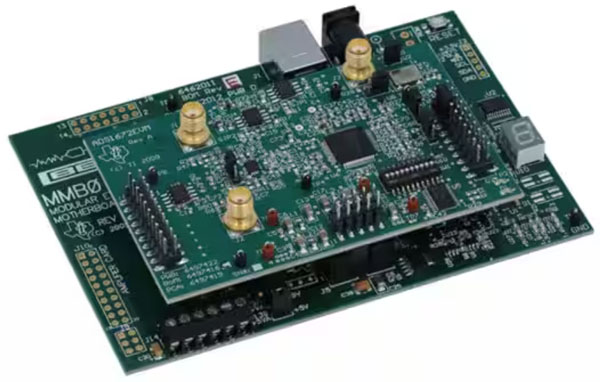

小貼士:TI ADS1672對應開發板ADS1672EVM-PDK


Σ -Δ ADC的高精度數模轉化,是如何實現的?
圖14:開發板ADS1672EVM-PDK


ADS1672EVM-PDK ,24位 ,78.1k ~ 625k采樣率,包括ADC評估軟件ADCPro?,內置分析工具,包括示波器、FFT和直方圖顯示等,幫你節省設計時間。

本文小結

Delta-Sigma (Σ-Δ) ADC可以達到很高的精度,需要過采樣、數字濾波消除量化噪聲,從而實現高分辨率。而這樣做的代價是犧牲了采樣速度,延遲變大,功耗也不小?;谶@樣的特性,Delta-Sigma (Σ-Δ) ADC在連續信號采集,高精度測量等領域有著廣泛的應用。

(作者:Alan Yang)
