【導讀】如今，在電動化、智能化浪潮的席卷之下，電動汽車正在風靡全球。Canalys的數據顯示2021年全球電動汽車（EV）的銷量達650萬輛，同比增長109%。區別于傳統汽車，具有更多電子設備的電動汽車對安全性能的要求更高，車載充電、車內通信、ADAS系統、電子動力轉向和懸架、逆變器、牽引電機、電池、模塊和電池組……大量系統必須經過徹底測試才能視為可以安全駕駛。

還記得當年那一場場測驗嗎？小到月考，大到高考，一路不斷夯實錘煉，才能邁向理想中的大學。汽車也如同那個時代的我們，只有完成一次次的測試“大考”，才能真正的走向市場。畢竟，唯有高度嚴苛的測試，才能帶來高度可靠的品質。

如今，在電動化、智能化浪潮的席卷之下，電動汽車正在風靡全球。Canalys的數據顯示2021年全球電動汽車（EV）的銷量達650萬輛，同比增長109%。區別于傳統汽車，具有更多電子設備的電動汽車對安全性能的要求更高，車載充電、車內通信、ADAS系統、電子動力轉向和懸架、逆變器、牽引電機、電池、模塊和電池組……大量系統必須經過徹底測試才能視為可以安全駕駛。

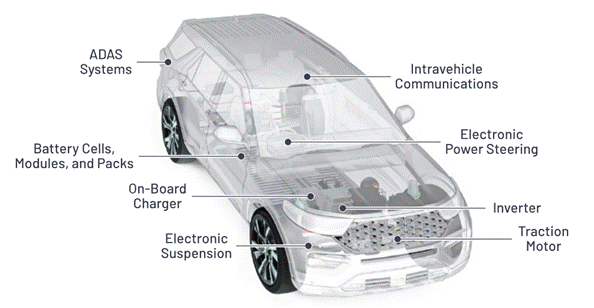

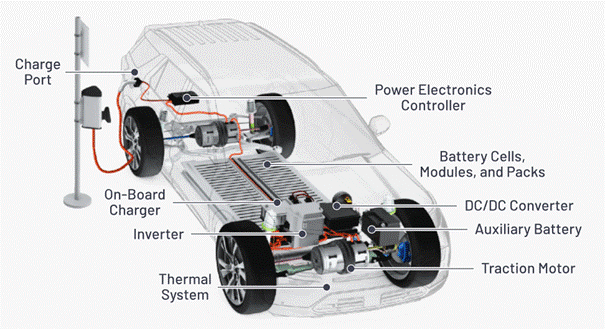

電動汽車關鍵子系統示意圖

對此，測試設備制造商和測試工程師需要能夠快速開發新測試解決方案以應對汽車行業的變化。ADI作為半導體行業優秀的解決方案提供商，能夠提供豐富齊全的高性能產品組合，為汽車測試行業帶來高水平的性能和穩健性。

硬件在環

電控單元作為新能源汽車的核心之一，其測試更是重中之重。然而面對各式子系統和不斷迭代的需求，直接上整車臺架進行測試，必然不符合成本邏輯，那么一種用于測試復雜實時系統且可以量身定制的測試技術就是絕佳選擇——硬件在環（HIL）。

如今，隨著ECU功能越來越強，對HIL也更具挑戰性。需要更復雜的模型來滿足效率等新的市場要求，因為它們必須復制高功率開關行為。隨著模型日益復雜，計算時間也會增加，因此需要更快地采集和激發模擬輸入和輸出。

ADI廣泛的信號調理、數據采集、信號生成和隔離產品組合為HIL仿真器提供優化的解決方案，關鍵是能夠以電壓或電流的形式測量或生成廣泛的輸入信號，同時保持非常低的延遲。無論系統設計要求低功耗、低噪聲、高密度還是高精度，ADI都能提供完整的信號鏈解決方案。

? 電流和電壓測量

通常應用中會要求測量寬帶寬上的電壓或電流信號。信號鏈通常包括保護電路、模擬前端、信號調理、單通道或多通道ADC、基準電壓源、電源管理和隔離。以下鏈接提供的信號鏈選項，用于測量高達1 MHz的寬帶寬，針對噪聲性能進行了優化，以支持AC和/或DC分析。

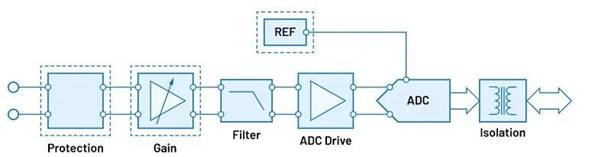

電流和電壓測量

? 電流和電壓驅動

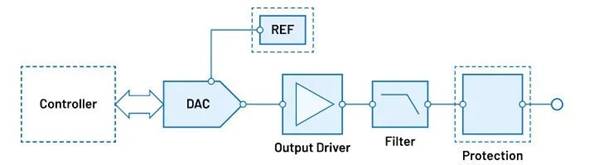

模擬輸出電路必須能夠產生具有快速更新速率的動態信號。電壓范圍、分辨率和輸出驅動強度。這些信號鏈通常包括精密DAC、隔離、電源管理、基準電壓源、放大/信號調理和輸出保護。

電流和電壓驅動

硬件在環關鍵產品

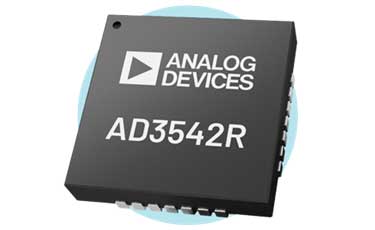

超快速16位精度電壓輸出DAC AD3542R設計用于生成多個輸出范圍，采用2.5 V固定基準電壓源。AD3542R可以配置為實現多種電壓范圍，如2.5V、3V、10V或±5 V。

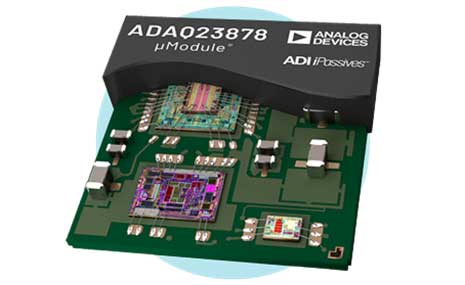

支持信號擴展的集成式全差分ADC驅動器 ADAQ23878是一款高精度、高速μModule數據采集解決方案，通過將設計人員選擇、優化和布局器件的重任移交給器件來縮短高精度測量系統的開發周期。

高壓傳動系統測試

測試電動汽車的高壓(HV)傳動系統涉及仿真和測量逆變器、電池組、牽引電機和充電系統的高功率輸入、高功率輸出和控制信號。這些測試系統必須能夠提供峰值功率水平并仿真最壞情況，需要動態電源或電子負載等技術來進行高穩健測試。此外，測試系統必須是雙向的或可再生的，以提高效率。測量和控制必須實現隔離，以確保在數百至數千伏的高壓水平下安全可靠地運行。

電動汽車傳動系統子系統

高功率隔離信號鏈可實現測試電動汽車傳動系統組件（如逆變器、電機、充電器和充電器連接）所需的效率和穩健性。需要精確的測量和控制，以便測試系統在所有條件下都能高效可靠地運行，并在需要時精確地提供所需的功率。這些解決方案共同提供了在汽車測試場景中準確測量電壓和電流所需的混合信號電路。

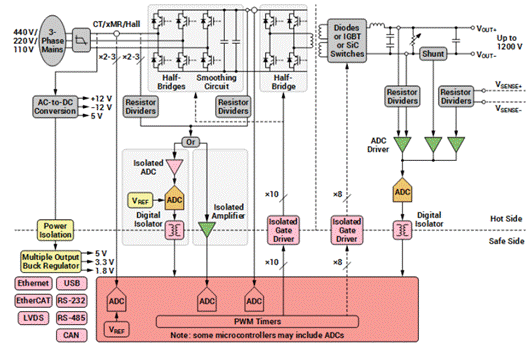

ADI逆變器測試用動態電源信號鏈

特色產品

AD7606C-18是一款18位、同步采樣、模數轉換數據采集系統(DAS)，具有八個通道。每個通道均包含模擬輸入箝位保護、可編程增益放大器(PGA)、低通濾波器(LPF)和18位逐次逼近寄存器(SAR)模數轉換器(ADC)。

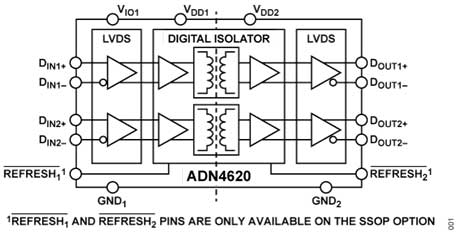

ADN4620/ADN4621均為雙通道、信號隔離式、低壓差模信號(LVDS)緩沖器，數據速率高達2.5 Gbps，并且具有非常低的抖動。這些器件集成了ADI公司的iCoupler?技術，已針對高速運行進行了增強，可提供LVDS信號鏈的插入式電氣隔離。

協議分析工具

協議分析工具或數據記錄器是監控和記錄數字和模擬信號（例如溫度、電壓、電流或數字通信）的設備，用于診斷、維修或優化車輛?，F(xiàn)代汽車（尤其是電動汽車）需要支持更快的信號速率和不斷發展的標準，同時遵循小尺寸、低功耗和高耐用性要求，以提高在車輛中的使用效率。這些要求給汽車技術開發商帶來了新的挑戰：

? 更多傳感器、控件和接口：更高的信號帶寬，復雜性增加

? 現場運行：低功耗、小尺寸和穩健運行，適用于惡劣環境或主動路測

? 不斷發展的標準和要求：確保支持各種有線和無線協議

? 耐用性和多功能性：性能穩健，具有容錯能力

現代汽車中使用了各種車內協議

協議分析工具需要支持多種接口，ADI的產品組合包括CAN、LIN、SENT、GMSL、RS-485/RS-232或多協議、USB、汽車以太網、A2B、C2B、E2B等。由數據記錄器監測的常見信號（例如溫度、電壓或電流）適用于窄帶過采樣ADC，而Σ-Δ ADC提供高信號鏈集成度，并且多通道選項可用于同時監測多個信號。ADI為便攜式應用提供緊湊型集成隔離式通信、多通道ADC以及低功耗MCU和ADC選項。

數據記錄儀和協議分析儀

特色產品

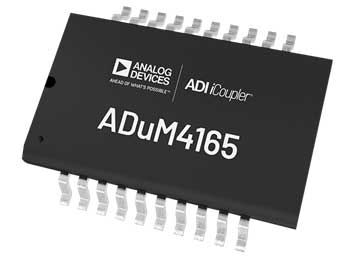

ADuM4165/ADuM4166是 USB 2.0 端口隔離器，利用 ADI 公司的 iCouple? 技術，可根據需要，來動態支持所有 USB 2.0 數據速率，包括低速 (1.5 Mbps)、全速 (12 Mbps) 或高速 (480 Mbps)。這些套件支持具有自動速度協商的主機隔離以及外設隔離。

AD4116是一款低功耗、低噪聲24位Σ-Δ型模數轉換器(ADC)，它集成了一個模擬前端(AFE)，支持6個全差分或11個單端高阻抗(≥10 MΩ)雙極性±10 V電壓輸入。額外的2個差分或4個單端/偽差分直接ADC輸入在較低的輸入范圍內提供出色的性能。

噪音、振動和粗糙度 (NVH)

在開發電機或動力轉向等新技術時，了解設備將如何響應現實世界的變量（如道路振動和其他惡劣條件）至關重要。電子信號中不必要的聲音或中斷會產生聽覺干擾，從而對消費者的駕駛體驗產生負面影響。更糟糕的是，未得到控制的振動會隨著時間的推移損壞電氣和機械部件，從而導致潛在的災難性故障。

車輛駕駛測試有助于應對研發階段的這些挑戰，從而可以實施和驗證降噪技術。相比之下，基于狀態的監測 (CbM) 旨在發現電機和機械的類似低效問題，通常用于在部署后進行持續監測。NVH測試主要用于研發認證階段，而CbM則用于監控現有運行中機器或進行預測性維護。

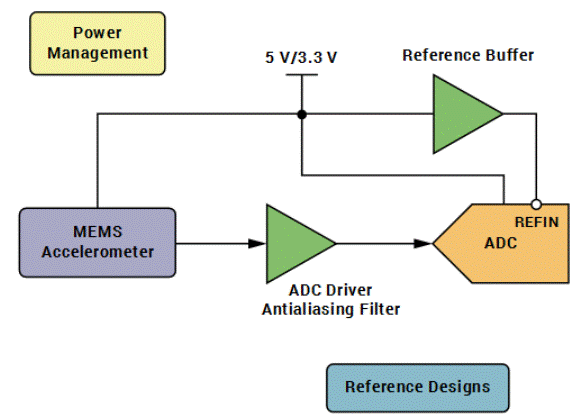

MEMS連接DAQ信號鏈

特色產品

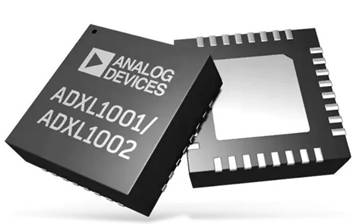

ADXL1001/ADXL1002 在具有兩個滿度范圍選項的拓展頻率范圍內提供超低的噪聲密度，并且提供優化的工業條件監測能力。ADXL1001 (±100 g) 和 ADXL1002 (±50 g) 分別具有 30 μg/√Hz 和 25 μg/√Hz 的典型噪聲密度。兩款加速度計器件均具有穩定、可重復的靈敏度，并且可以承受高達 10,000 g 的外部沖擊。

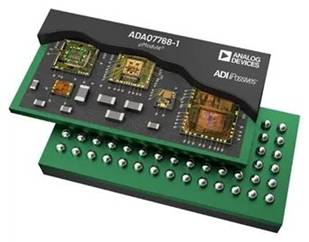

ADAQ7768-1是一款 24 位精密數據采集μModule?解決方案，將信號調節、轉換和處理模塊封裝到一個系統級封裝(SIP) 設計中，從而能夠快速開發高度緊湊、高性能的精密DAQ系統。
