功率因素校正電路PFC電感旁路二極管的作用

發布時間:2021-08-13 責任編輯:lina

【導讀】本文總結了功率因素校正電路PFC電感加旁路二極管作用的幾種不同解釋:減少主二極管的浪涌電流;提高系統抗雷擊的能力;減少開機瞬間系統的峰值電流,防止電感飽和損壞功率MOSFET。

摘  要

本文總結了功率因素校正電路PFC電感加旁路二極管作用的幾種不同解釋:減少主二極管的浪涌電流;提高系統抗雷擊的能力;減少開機瞬間系統的峰值電流,防止電感飽和損壞功率MOSFET。具體分析了輸入交流掉電系統重起動,導致功率MOSFET驅動電壓降低、其進入線性區而發生損壞,才是增加旁路二極管最重要、最根本的原因。給出了在這種模式下,功率MOSFET發生損壞的波形和失效形態,同時給出了避免發生這種損壞的幾個方法。

0 前言

中大功率的 ACDC 電源都會采用有源功率因數校正PFC 電路 PFC 來提高其功率因數,減少對電網的干擾。在 PFC 電路中,常用的結構是 BOOST 電路,在實際的使用中,通常會加一個旁路的二級管,和輸入的電感并聯。關于旁路二級管的作用,眾說紛紜,不同的資料,不同的
工程師,都有不同的解釋,下面來逐個分析說明。

1、增加輸入電感旁路二級管作用的幾種理由

1.1 減少 PFC 的二極管 D1 的浪涌電流

功率因數校正電路所加的旁路二級管如圖 1 的 D2 所示,因?yàn)镈1是快速恢復二極管,抗浪涌電流的能力比較差,D2 是普通的二極管,承受浪涌電流的能力很強,這種解釋似乎有一點道理,但是,在實際應用中,如果不加旁路二級管 D2,D1 也很少因?yàn)槔擞侩娏靼l(fā)生損壞,因?yàn)檩敵龆O管 D1 和 PFC 電感串聯,PFC 電感較大,電感固有的特性就是其電流不能突變,PFC 電感對輸入的浪涌電流具有限流作用,因此,旁路二級管 D2 的最主要作用不是為了保護輸出二極管 D1。

 功率因素校正電路PFC電感旁路二極管的作用

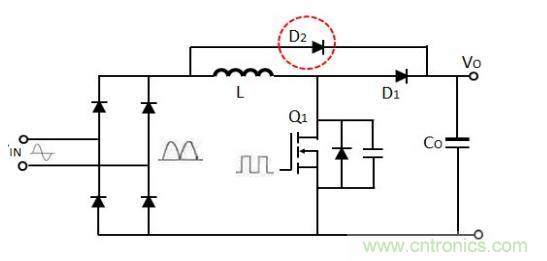

圖 1 :PFC 基本電路原理圖

1.2 提高系統通過雷擊測試的能力

在實際的應用中,會經常發現 :相對而言,如果不加旁路二級管 D2,系統不容易通過雷擊測試,那么,這說明,加旁路二級管 D2,的確有提高系統通過雷擊測試的作用。

系統在雷擊測試的過程中,產生的能量通過浪涌電流的形式,經過旁路二級管 D2,存儲到大的輸出電容。如果沒有旁路二級管 D2,那么這些浪涌電流就要流過 PFC電感,從而有可能導致 PFC 電感飽和 .

PFC 電感飽和,功率 MOSFET 開通時,特別是在輸入正弦波的值峰點附近開通,就會產生非常大的峰值電流,因?yàn)榭刂?IC 的電流檢測通常有一定的延時,PFC 電感飽和時,產生的 di/dt 非常大,即使是電流檢測的延時時間非常小,也會導致非常大的峰值電流,導致功率MOSFET 因?yàn)檫^(guò)流而損壞。

1.3 減少開機瞬間峰值電流,防止 PFC 電感飽和而損壞功率 MOSFET

這種解釋的理由是 :在開機的瞬間,輸出大電容的電壓尚未建立,由于要對大電容充電,通過 PFC 電感的電流相對比較大,在電源開關接通的瞬間,特別是在輸入正弦波的峰值附近開通,在對輸出大電容充電過程中 PFC電感的瞬間峰值電流非常大,有可能會出現飽和,如果此時 PFC 電路工作,流過功率 MOSFET 的瞬間峰值也電流大,從而損壞功率 MOSFET。

增加旁路二級管 D2 后,旁路二級管 D2 對輸出大電容充電,輸出電壓建立的比較早,PFC 電感能夠很快的進行去磁工作,就可以減小流過 PFC 電感的電流,防止PFC 電感飽和,降低功率 MOSFET 的峰值電流,避免損壞功率 MOSFET。

這種解釋的理由并不完全有道理 :增加旁路二極管 D2,的確可以減小流過 PFC 電感和功率 MOSFET的峰值電流,但是,如果沒有旁路二極管 D2,功率MOSFET 開始工作時,即使是在輸入正弦波的峰值附近開通功率 MOSFET,由于控制 IC 都具有軟起動功能,功率 MOSFET 的占空比一開始不是工作在最大的狀態,而是從最小值慢慢的增加, PFC 的過電流保護電路 OCP 也限制功率 MOSFET 工作的最大峰值電流。

軟起動通常在輸出電壓正常后才結束,輸出電壓在軟起動時間沒有結束的時候,已經高于輸入電壓,在 PFC電感和功率 MOSFET 達到系統設定的最大工作電流之前,PFC 電感已經進入到去磁工作,PFC 電感很難進入飽和或進入深度的飽和。只要 PFC 電感的電流不走飛(飽和)或不深度走飛(深度飽和),那么,功率 MOSFET 的工作就是安全的。

2、增加輸入電感旁路二級管真正的作用

實 際 應 用 發 現, 不 加 旁 路 二 級 管, 如 果 功 率MOSFET 發生失效,那么,發生失效的條件通常是 :輸出滿負載,系統進行老化測試、輸入掉電測試以及輸入AC 電源插拔的過程中。

在上述條件下,輸入電壓瞬態的降到為 0,由于輸出滿載,PFC 輸出大電容的電壓 VBUS 迅速降低到非常低的值,PFC 控制 IC 的 VCC 的電容大,VCC 的電流小,因此,VCC 的掉電速度遠遠小于 VBUS 的掉電速度,VCC 的掉電速度慢,高于 PFC 控制 IC 的 VCC 的UVLO,那么 PFC 控制 IC 仍然在工作,如表 1 為一款PFC 控制器的供電電壓 VCC 的特性,列出了 UVLO 電壓參數。實際工作中,輸入交流 AC 掉電時,PFC 控制IC 的 VCC 電壓的工作波形如圖 2 所示。

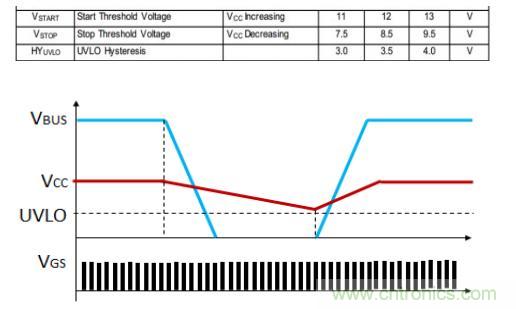

表 1 :PFC 控制器的供電電壓參數

功率因素校正電路PFC電感旁路二極管的作用
圖 2 :輸入交流 AC 掉電 PFC 控制 IC 的 VCC 電壓

當 VCC 的值比 UVLO 稍高一點時,輸入電源 AC 再加電,PFC 控制 IC 沒有軟起動過程直接工作,由于輸出電壓比較低,特別是在輸入正弦波峰值點附近開通功率MOSFET,PFC 電感和功率 MOSFET 的工作峰值電流非常大,如果電感的飽和電流余量不夠,或 PFC 的電流取樣電阻選取得過小時,PFC 電感有可能發生飽和,功率 MOSFET 在大電流的沖擊下,就有可能發生損壞。

同時,功率 MOSFET 的 VGS 電壓比較低,約等于PIC 控制 IC 的 VCC 的 UVLO 電壓,如果功率 MOSFET的飽和電流比較低,就有可能會進入線性區工作,更容易導致功率 MOSFET 線性區工作而損壞。[1][2]

如果電流取樣電阻RS 在功率 MOSFET 的驅動回路中,就是 PFC 控制 IC 的地,沒有直接連接到功率MOSFET 的源極 S,功率 MOSFET 的 VGS 實際電壓為 :

功率因素校正電路PFC電感旁路二極管的作用

高峰值電流導致 RS 的壓降 VRS 變大,功率 MOSFET的 VGS 電壓會進一步降低,更容易進入線性區工作。

功率因素校正電路PFC電感旁路二極管的作用

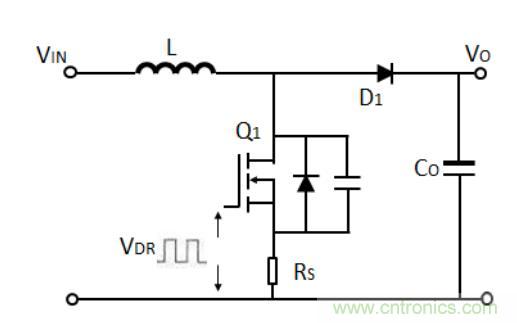

圖 3 :PFC 的電流取樣電路

系統環境的溫度升高時,PFC 控制 IC 內部圖騰柱上管的導通壓降會增加,VDR 電壓降低,VGS 電壓也會進一步降低,增加功率 MOSFET 進入線性區風險。

功率因素校正電路PFC電感旁路二極管的作用

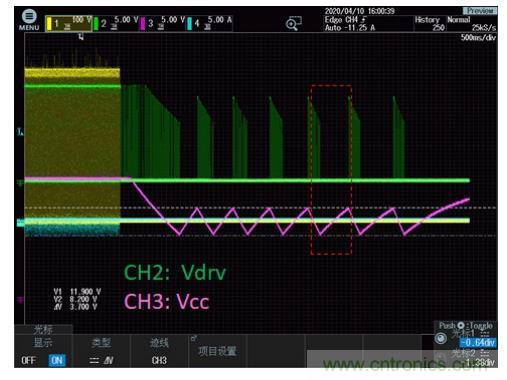

(a) 重起動波形

功率因素校正電路PFC電感旁路二極管的作用

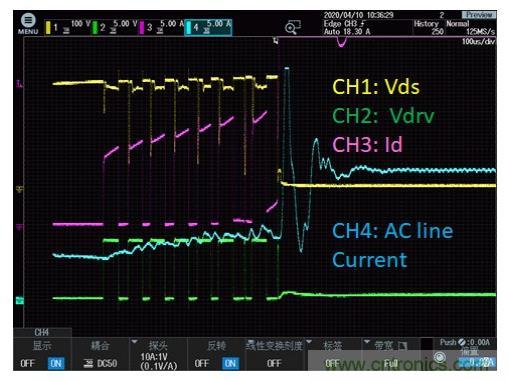

(b) 重起動放大波形

功率因素校正電路PFC電感旁路二極管的作用

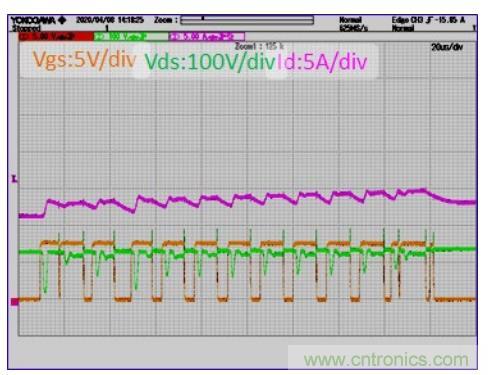

(c) 重起動線性區波形
圖 4 :輸入交流 AC 掉電重起動的波形

如圖 4 所示,從輸入交流 AC 掉電重起動的波形,可以看到,功率 MOSFET 開通后,VDS 電壓沒有降到 0 時,在比較高的電壓下就關斷,非常明顯的進入到線性區工作。

功率 MOSFET 線性區失效形態如圖 5 所示。

功率因素校正電路PFC電感旁路二極管的作用

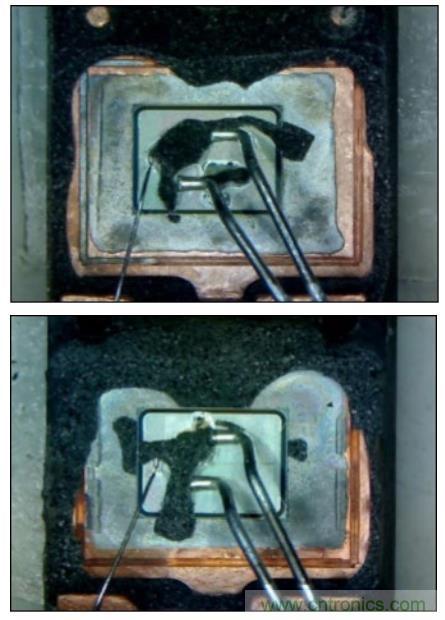

圖 5 :PFC 功率 MOSFET 線性區失效形態

因此,加旁路二極管 D2 最主要的作用是 :在輸入掉電重起動過程中,PIC 控制 IC 的 VCC 大于 UVLO,在沒有軟起動的條件下,降低 PFC 電感和功率 MOSFET的最大峰值電流,從而防止功率 MOSFET 發生大電流的沖擊損壞,以及線性區工作損壞。

同時,PFC 電感飽和電流的余量不夠,在大電流飽和時,功率 MOSFET 更容易發生損壞。大電流導致電流取樣電阻 RS 的電壓降增加,溫度升高導致 PFC 控制 IC內部圖騰柱上管的導通壓降會增加,都會進一步降低實際VGS 驅動電壓,增加功率 MOSFET 進入線性區工作損壞的幾率。

3、防止功率 M O S F E T 大電流線性區工作損壞的方法

3.1 加旁路二級管 D2

輸入電源 AC 再加電時,通過旁路二級管 D2 迅速的給輸出電壓充電,減小功率 MOSFET 的最大的導通時間,減小最大的工作峰值電流。

3.2 適當增大 PFC 的電流取樣電阻 RS

增大 PFC 的電流取樣電阻,可以減小最大的工作峰值電流,但是要保證系統能夠在全電壓的范圍內以及滿載條件下,能夠正常的工作和起動。

3.3 校核 PFC 電感的飽和電流

設計中要確保 :PFC 電感的飽和電流大于電流取樣電阻所設定的最大電流值,同時要考慮到電流取樣電路的延時,PFC 電感的飽和電流有一定的余量。

實際應用中,很多工程師經常不校核 PFC 電感的飽和電流和電流取樣電阻所設定的最大電流值的這種關系,OCP 過流保護就起不到真正的作用。

3.4 校核功率 MOSFET 的飽和電流

不同的 PFC 控制器,VCC 具有不同的 UVLO 值,檢 查 所 用 的 PFC 控 制 器 的 VCC 的 UVLO 值, 然 后,VGS=UVLO,校核功率 MOSFET 的 VGS=UVLO 的飽和電流 ID-VGS=UVLO,保證 ID-VGS=UVLO 大于電流取樣電阻所設定的最大電流值,同時具有一定的余量 ;而且,這個最大電流值是在實際最高工作結溫條件下的飽和電流。

超結結構的高壓 MOSFET 的飽和電流通常比較低,隨著結溫的增大,其飽和電流降低,如圖 6 所示。[3][4][5]

功率因素校正電路PFC電感旁路二極管的作用

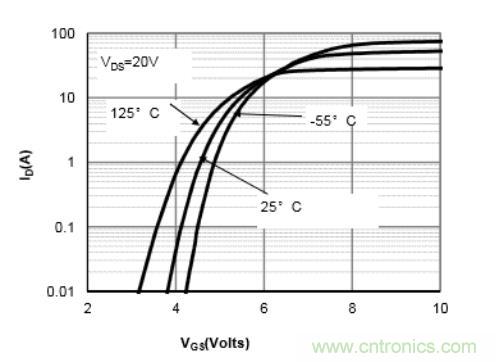

圖 6 :超結高壓 MOSFET 的 轉移特性

PFC 控 制 器 的 VCC 的 UVLO 值 越 低, 功 率MOSFET 最高結溫的飽和電流越低,在上述的條件下,發生線性區失效的可能性越大。圖 6 轉移特性曲線非常詳細的給出功率 MOSFET 的飽和電流,特別是圖 6 中飽和電流和溫度曲線,非常重要。

設計的原則是 :功率 MOSFET 飽和電流 ID-UVLO >PFC 電感的飽和電流 > 取樣電阻設定的最大電流。在正常起動過程中,為什么功率 MOSFET 沒有進入線性區工作?因?yàn)?,在系統起動過程中,PFC 控制 IC 的VCC 的開始工作電壓高于 UVLO 電壓,所以,MOSFET不容易進入線性區工作。

4、結論

(1)功率因素校正電路加旁路二極管最主要的作用是:在輸入交流掉電系統重起動過程中,控制 IC 的 VCC 大于 UVLO,在沒有軟起動的條件下,降低 PFC 電感和功率 MOSFET 的最大峰值電流,從而防止功率 MOSFET發生大電流的沖擊損壞,以及線性區工作損壞。

(2)防止功率 MOSFET 發生大電流線沖擊、線性區工作損壞的方法主要有 :適當增大 PFC 的電流取樣電阻RS,校核功率 MOSFET 飽和電流、電感的飽和電流,并保證功率 MOSFET 飽和電流大于電感的飽和電流,電感的飽和電流大于取樣電阻設定的最大電流,同時有一定的設計裕量。
