【導讀】在兩塊距離較近、相互平行的金屬平板上(平板之間為電介質)加載一個直流電壓；穩定后，與電壓正極相連的金屬平板將呈現一定量的正電荷，而與電壓負極相連的金屬平板將呈現相等量的負電荷；這樣，兩個金屬平板之間就會形成一個靜電場，所以電容是以電場能的形式儲存電能量，儲存的電荷量為Q。

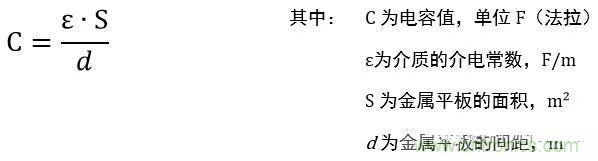

電容儲存的電荷量Q與電壓U和自身屬性(也就是電容值C)有關，也就是Q=U*C。根據理論推導，平行板電容器的電容公式如下：
理想電容內部是介質(Dielectric)，沒有自由電荷，不可能產生電荷移動也就是電流，那么理想電容是如何通交流的呢？
1 薄膜電容(Film Capacitor)
Film Capacitor在國內通常翻譯為薄膜電容，但和Thin Film工藝是不一樣的。為了區分，個人認為直接翻譯為膜電容好點。

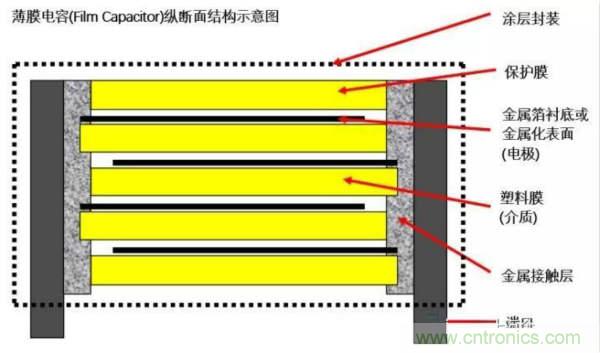

薄膜電容是通過將兩片帶有金屬電極的塑料膜卷繞成一個圓柱形，最后封裝成型；由于其介質通常是塑料材料，也稱為塑料薄膜電容；其內部結構大致如下圖所示：
薄膜電容根據其電極的制作工藝，可以分為兩類：
金屬箔薄膜電容(Film/Foil)
金屬箔薄膜電容，直接在塑料膜上加一層薄金屬箔，通常是鋁箔，作為電極；這種工藝較為簡單，電極方便引出，可以應用于大電流場合。
金屬化薄膜電容(Metallized Film)
金屬化薄膜電容，通過真空沉積(Vacuum Deposited)工藝直接在塑料膜的表面形成一個很薄的金屬表面，作為電極；由于電極厚度很薄，可以繞制成更大容量的電容；但由于電極厚度薄，只適用于小電流場合。
金屬化薄膜電容就是具有自我修復的功能，即假如電容內部有擊穿損壞點，會在損壞處產生雪崩效應，氣化金屬在損壞處將形成一個氣化集合面，短路消失，損壞點被修復；因此，金屬化薄膜電容可靠性非常高，不存在短路失效；

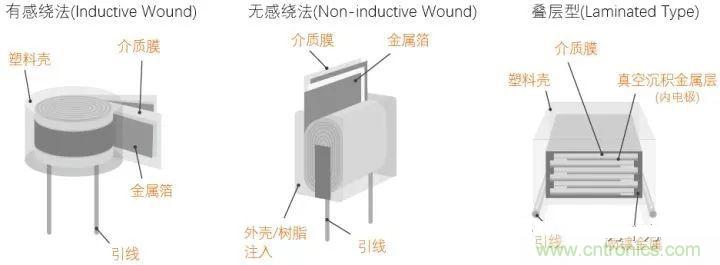

薄膜電容有兩種卷繞方法：有感繞法在卷繞前，引線就已經和內部電極連在一起；無感繞法在繞制后，會采用鍍金等工藝，將兩個端面的內部電極連成一個面，這樣可以獲得較小的ESL，應該高頻性能較高；此外，還有一種疊層型的無感電容，結構與MLCC類似，性能較好，便于做成SMD封裝。
2 電解電容(Electrolytic Capacitor)

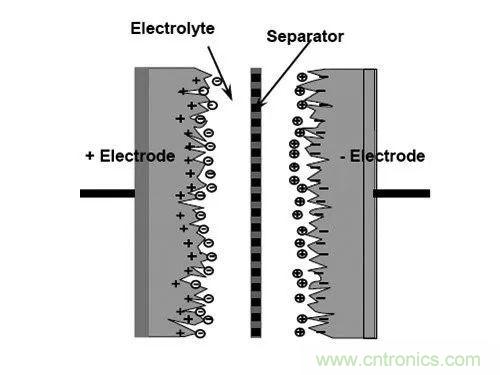

電解電容是用金屬作為陽極(Anode)，并在表面形成一層金屬氧化膜作為介質；然后濕式或固態的電解質和金屬作為陰極(Cathode)。電解電容大都是有極性的，如果陰極側的金屬，也有一層氧化膜，就是無極性的電解電容。
根據使用的金屬的不同，目前只要有三類電解電容：
鋁電解電容(Aluminum electrolytic capacitors)

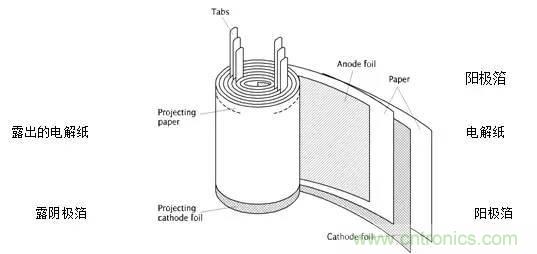

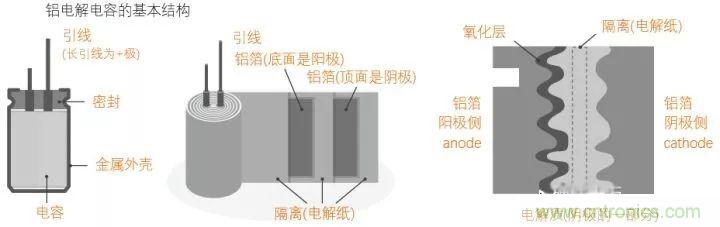

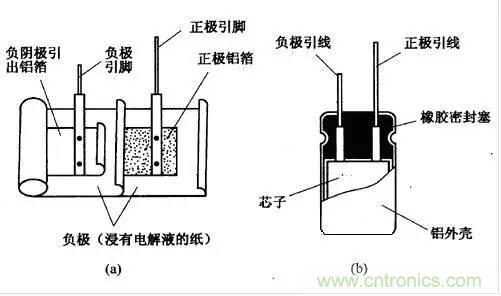

鋁電解電容應該是使用最廣泛的電解電容，最便宜，其基本結構如下圖所示：
鋁電解電容器主要原材料:
陽極箔、陰極箔、電解紙、電解液、導箔、膠帶、蓋板、鋁殼、華司、套管、墊片等
電容中的電解液并非直接灌進電容，呈液態浸泡住鋁箔，而是經過吸附了電解液的電解紙與鋁箔層層貼合。這當中，選用的電解紙與平凡紙張的配方有些分歧，是呈微孔狀的，紙的外觀不及有雜質，不然將影響電解液的身分與性能。而這一步，便是將沒有吸附電解液的電解紙，和鋁箔貼在一塊，然后卷進電容外殼，使鋁箔和電解紙形成近似“101010”的隔斷狀態。

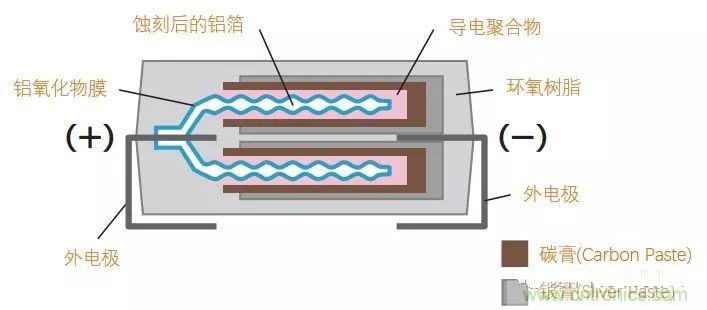

鋁電解電容也有使用導電高分子聚合物等固態材料做電解質；聚合物鋁電解電容的結構大致如下圖所示：

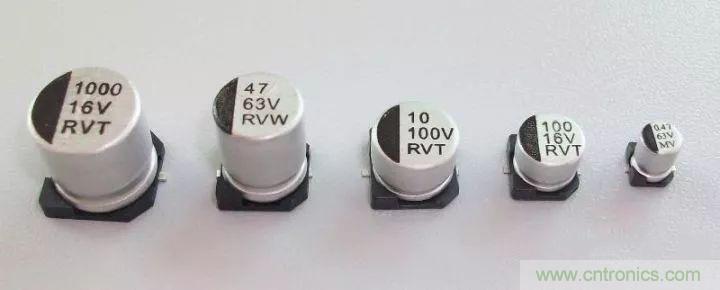

而聚合物鋁電解電容的封裝：
鉭電解電容(Tantalum electrolytic capacitors)

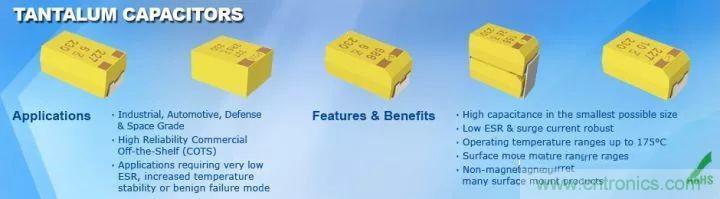

鉭(拼音tǎn)電解電容應用最多的應該是利用二氧化錳做固態電解質，主要長這樣：

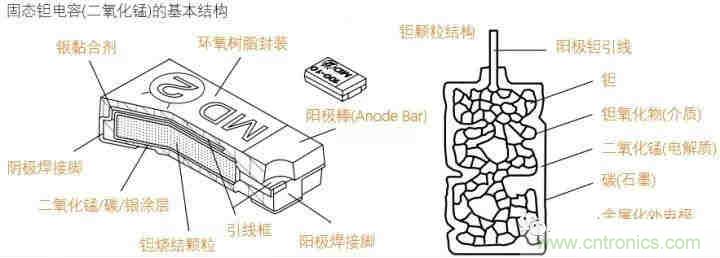

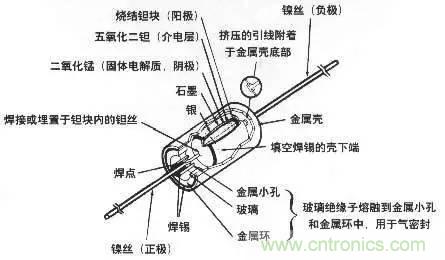

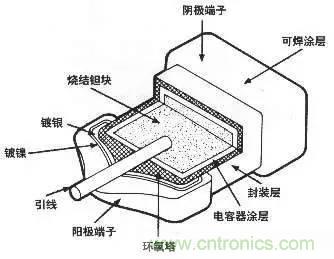

固態鉭電解電容內部結構大致如下圖所示：
鉭電容與鋁電解電容比，在于鉭氧化物(五氧化二鉭)的介電常數比鋁氧化物(三氧化二鋁)的高不少，這樣相同的體積，鉭電容容量要比鋁電解電容的要大。鉭電容壽命較長，電性能更加穩定。
鉭電容也有利用導電高分子聚合物(Conductive Polymer)做電解質，結構與上圖二氧化錳鉭電容類似，就是將二氧化錳換成導電聚合物；導電聚合物的電導率比二氧化錳高，這樣ESR就會更低。

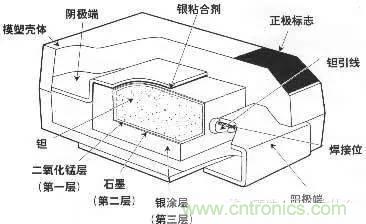

燒結型固體 電解質片狀鉭電容器

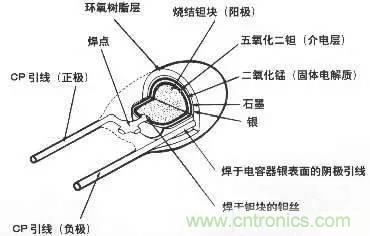

燒結型固體電解質柱狀樹脂包封鉭電容器
燒結型固體電解質金屬殼鉭電容器

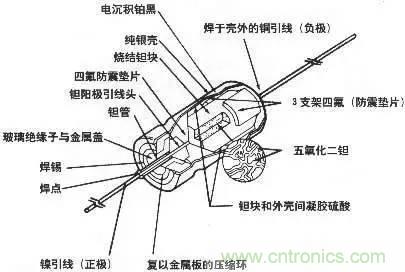

燒結型液體電解質金屬殼鉭電容器
燒結型固體電解質端帽式鉭電容器
3 陶瓷電容(Ceramic Capacitor)
陶瓷電容是以陶瓷材料作為介質材料，陶瓷材料有很多種，介電常數、穩定性都有不同，適用于不同的場合。
陶瓷電容，主要有以下幾種：
瓷片電容(Ceramic Disc Capacitor)

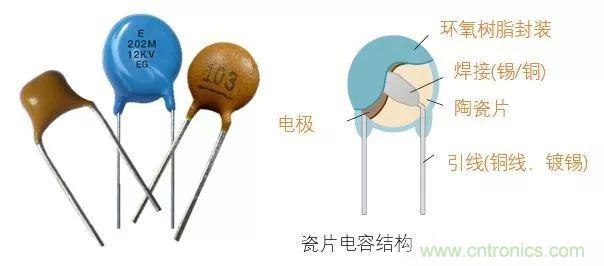

瓷片電容的主要優點就是可以耐高壓，通常用作安規電容，可以耐250V交流電壓。其外觀和結構如下圖所示：
多層陶瓷電容(Multi-layer Ceramic Capacitor)
多層陶瓷電容，也就是MLCC，片狀(Chip)的多層陶瓷電容是目前世界上使用量最大的電容類型，其標準化封裝，尺寸小，適用于自動化高密度貼片生產。

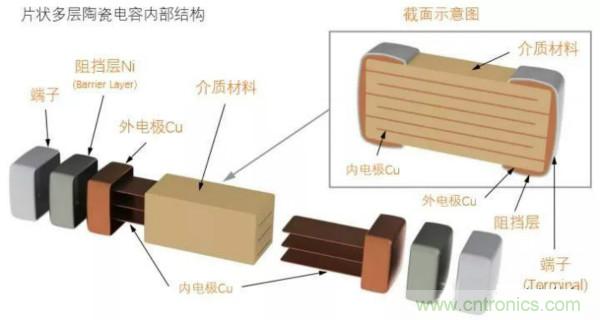

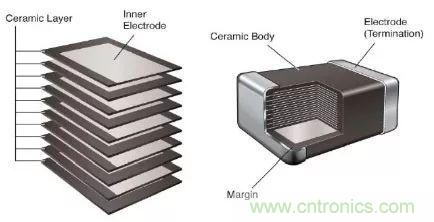

層陶瓷電容的內部結構如下圖所示：

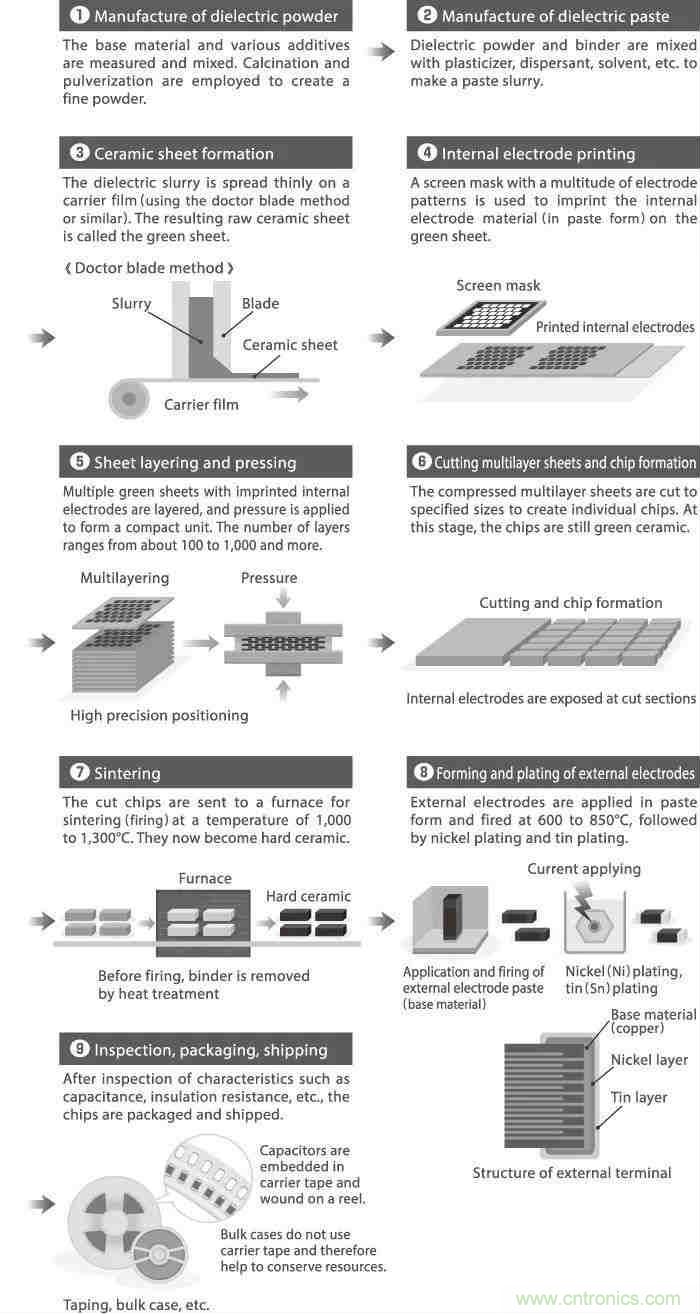

多層陶瓷電容生產流程如下圖所示：
由于多層陶瓷需要燒結瓷化，形成一體化結構，所以引線(Lead)封裝的多層陶瓷電容，也叫獨石(Monolithic)電容。
