- 核心部件V槽采用精密切割工藝切割而成
- 精密度達到了目前世界上先進技術水平
- 應用于全光FTTH建設
隨著全光業務經營時代的到來，三大經營商在接入網層面加快布局。真正意義上的全光FTTH建設已經初步啟動，高規格的FTTH接入被認為是爭奪高端客戶的有力手段。FTTH網絡建設施工重心由戶外轉向戶內，環境條件的影響給網絡布置帶來一系列難題。因此，室內網絡布置及鏈路高效開發、運行及維護成為FTTH網絡建設的關注熱點，而現場組裝型光纖連接器將在其中發揮重要作用。
展通公司通過長時間的研發和巨大的財力投入，率先推出了石英玻璃V槽式現場組裝型光纖連接器，其核心部件V槽采用精密切割工藝切割而成，精密度達到了目前世界上先進技術水平。其插損率低（控制在0.2dB以?xún)?nèi)），尾部皮線光纜的抗拉伸力強，信號的長期穩定性強，是一種新型的現場組裝型光纖連接器。據悉，該產品已申請了專利，其插入損耗之小、數據之穩定，堪比光纖冷接續行業的一次革命！
一、展通現場組裝型光纖連接器選定的是預埋式接續方式
現場組裝型光纖連接器是指光纖對接不需要通過熔接機，而通過連接器和簡單的接續工具，利用機械對準連接技術實現入戶光纜直接成端的方式，連接器現場組裝的過程中無需注膠、研磨。
目前現場組裝型光纖連接器分直通式和預埋式兩大類。直通式現場組裝型光纖連接器由于技術原因，目前性能普遍不穩定，主要存在以下5個方面缺陷：
1、光纖接續端面在現場條件下切割不能保證良好的接續端面。沒有經過研磨而直接用切割刀等設備切割出來的端面必定是不平的端面，如沒有匹配液（膏）加以修復是很難達到理想的連接效果。但是如果用上匹配液（膏），由于對接處長期裸露，匹配液（膏）易受環境污染和自身緩慢揮發的影響，一段時間后接續性能會直線下降。
2、對陶瓷插芯與光纖直徑匹配要求嚴格。由于直通型結構是將光纖從連接器尾部直接穿到連接器陶瓷插芯端面，這就要求陶瓷插芯內孔徑要大于光纖直徑，否則穿不進去。但是又不能太大，太大則會導致光纖在陶瓷插芯內晃動，導致偏芯，從而影響接續性能。
3、光纖端面易受熱脹冷縮的影響。在正常溫度下光纖端面與陶瓷插心的表面是齊平的，但由于陶瓷插芯、光纖、壓板、V型槽四者的材質不同，當一年四季溫度交換變化產生熱脹冷縮時，接續面就會外凸或內縮，影響接續性能。
4、由于回波損耗指標完全依賴于光纖切割端面的情況，而切割端面不一定每個都能達到研磨端面的質量，因此產品的回波損耗指標比較差。
5、對光纖的夾持強度要求極高。一般夾持機構有塑料件或者五金件組成，由于其本身加工誤差和各種變形的存在，以及光纖直徑的公差變化，往往最終產品的夾持力是有大小的。再者由于光纖的夾持機構隨著時間的推移、高低溫循環的考驗、材料的老化等影響，夾持力都會慢慢的變小，最終導致光纖外凸，很難保證信號的長期穩定性。
直通式切割面 預埋式研磨面
總之直通式光纖連接器對光纖直徑、對切割端面和切割長度要求嚴格，特別對夾持強度要求更加嚴格，一旦任何一處與產品沒有適配都將給信號的長期穩定性帶來極大的隱患。另外，因?yàn)榛夭〒p耗的參數完全依附于光纖切割端面的情況，因此產品的回波損耗指標對照差，故不適宜用于FTTH接入鏈路的規模使用。
預埋式現場組裝型連接器很好地克服上述缺點，把光纖的接續點設置在連接器內部，事先預置匹配膏可以直接修復切割端面，實現與預留纖的很好對接，而且整體是封閉的，匹配膏不易受環境的影響。前端光纖固定在陶瓷插芯內，不產生晃動，預置光纖研磨的端面可實現最好的光纖接續效果。
目前展通現場組裝型連接器采取的是預埋式光纖快速連接方式，光纖對接通道的截面是V型槽，在加工過程當中對光纖對接通道的精度進行精確控制，其加工精度可以達到1um左右，加上起微調作用的側面壓緊機構，實現光纖的精確對接，從根本上保證了信號的長期一致性。
[page]
二、展通現場組裝型連接器采用的是特殊的制造工藝
展通公司研發的石英玻璃V槽現場組裝型連接器產品取得了國家實用新穎專利權。
1、在材質和工藝方面
V槽實際上是快速連接器核心部件，因此它的材料的選擇關系到整個快速連接器。就目前而言，市場上商用的就兩種，一種是金屬V槽的，另一種是塑料V槽的。但展通公司研發的V槽是采用在已成型的超硬度石英玻璃上用高精度的設備一次切割而成，成型的產品可保證永不變型。
塑料V槽的缺點：
A、受到模具精度的制約，注塑出來的V槽質量參差不齊，同時在注塑成型過程當中不可避免的都會出現收縮變形、翹曲的問題，嚴重影響到光纖對接通道的平直度，使兩根光纖的對接面產生錯位，從而影響到最終光纖接續的質量（兩根光纖錯位達到1um，插損就會超過0.15dB）。
B、塑料塊對合的光纖通道往往是常閉的，光纖穿入時首先需要頂開壓塊，但塑料件的表面光滑度低，頂開過程當中易損傷V型槽的表面，產生塑料碎屑而污染接續點，影響通光，造成接續質量的下降。
C、對合塑料中的匹配膏藥使兩個表面吸合在一起，使光纖穿入時頂開力大大增加，甚至造成穿入過程中的斷纖現象。
D、塑料V槽由于其本身的硬度不夠，經過多次重復開啟和穿纖之后，表面會形成不規則的凹陷，由此造成對光纖夾持力的降低而嚴重影響到光纖的信號穩定性。
金屬V槽的缺點：
A、金屬片對準固定結構中，金屬片和塑料的熱脹冷縮系數不一樣，會使光纖接續點距離加大，接續性能隨溫度的變化而變化。
B、任何的金屬件在沖壓工藝當中都會出現毛刺以及金屬件變形，毛刺會割傷光纖的表面，而金屬件變形更會使兩根光纖的對接面產生錯位。
C、有色金屬長期與空氣接觸表面會發生化學反應而腐蝕金屬表面，這都會直接影響到光纖的接續質量。
石英玻璃V槽的穩定性尤其是耐環境、耐腐蝕性和加工精度要求上較塑料和金屬來講都要強，具有明顯的優勢：
A、展通研發的石英玻璃V型槽片技術是采用在已成型的超硬度無機材料上用高精度的設備一次切割而成，成型的產品可保證永不變型。
B、玻璃V型槽片采用和光纖同類性質的材料，熱脹冷縮的時候兩者的系數是一樣的，根本上解決了熱脹冷縮對接續點的影響。
C、石英玻璃V型槽片可以達到極佳的表面光滑度和直線度要求，加工精度可以達到1um左右，穿纖時導入順暢，且光纖在光滑的無機材料表面滑動，不易受傷，不會產生碎末而污染匹配液，多次重復接續性能穩定。
D、石英玻璃槽片是長方體的，植入時定位準確，防止轉動。光纖對接通道的橫截面是V形的，玻璃槽片放置于槽型箱內，側置壓板，內置匹配膏，由于壓板壓緊后整體處于封閉狀態，可實現匹配膏的較長使用壽命和光纖的最好對接，保證接續穩定性。
E、石英玻璃V型槽片上刻有光纖V型對接導向通道，兩端呈向外端逐漸放大的喇叭口狀，由于玻璃材質有極佳的表面光滑度和通道直線度，導入順暢，方便光纖的穿入。
[page]
2、在固定和安裝方面
陶瓷插芯的固定及尾殼與內殼的固定：展通現場組裝型連接器陶瓷插芯的固定都采用銅銷固定，其固定準確，牢固力強，持久耐用，比起用膠水粘接的方式，較好地克服了塑料材質以及注塑工藝的不穩定，如緊的時候容易把配合面脹裂，松的時候經過幾次插拔以后陶瓷插芯容易松動或者脫落，同時膠水粘接還有很大的隨意性，加多了溢到表面，加少了粘接強度不夠，引起信號中斷。
外皮的固定：展通現場組裝型連接器采用金屬卡扣的方式，有很好的抗拉伸力，可達到預期緊固效果，與塑料緊固件相比不容易出現變形、脆裂現象，防止斷纖的現象發生。其他產品連接器的尾端固定采用塑料固定塊或采用的是倒齒結構，由于塑料牙齒小，且很細薄，在使用過程中容易斷裂，導致光纖脫落；同時注塑過程當中容易變形，導致后續使用過程當中夾持力會有大小，或使用錐爪的收縮型，需要旋緊錐套，旋緊過程當中光纜外皮容易產生軸向滑動，影響對接，成功率低，而且操作時間長。
展通現場組裝型連接器工裝配件簡單，除了專用開啟筋外，其他工裝配件可實現通用。
三、展通現場組裝型連接器與其他產品的性能比較

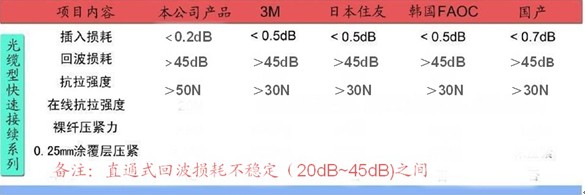

展通現場組裝型連接器通過不同條件下的嚴格測試，各種性能指標與許多國外知名品牌同類產品相當，特別是主要性能指標還遠高于其他產品。其主要性能比較如下：
展通公司秉承“自主創新，品質保證，替代進口，目標雙贏”的發展理念，組織強有力研發團隊，投入巨大的精力和財力，通過近半年的艱辛研發過程，研制出這款具有自主知識產權的現場組裝型連接器，其工藝先進、技術精湛、用料考究、性能穩定，且價格適中，是一種完全可以替代進口產品的不二選擇。
