基于鋰離子電池充電器IC的最大功率點追蹤系統

發布時間:2021-08-31 來源:Alex Jiang 責任編輯:wenwei

【導讀】物聯網(IoT)時代,更多的連接性意味著更多的戶外設備由電池供電并持續通信。而且,越來越多的戶外設備現在通過太陽能板來供電。在帶有太陽能板的戶外設計中,充電器需要實現最大功率點追蹤(MPPT)功能。本文介紹了帶鋰離子電池的太陽能板充電器設計技巧,這種充電器適用于室外太陽能監控攝像頭或室外照明設備(見圖1)等應用。

基于鋰離子電池充電器IC的最大功率點追蹤系統

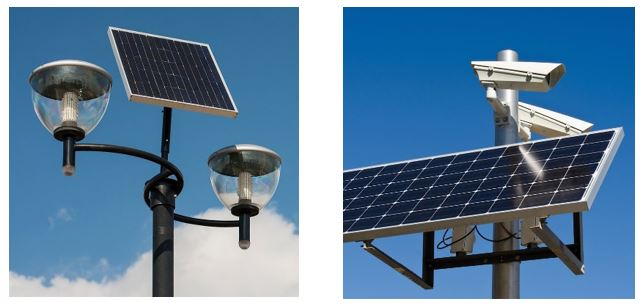

圖1: 室外監控攝像頭和室外照明系統中的太陽能板應用

系統綜述

本參考設計基于MPS的MP2731 IC并配合MC96F1206控制器(低成本8051 MCU)開發,適用于中小型太陽能充電解決方案。與傳統MPPT系統不同,該系統集成了VIN連接開關、ADC和電壓/電流采樣電路,因而顯著降低了系統成本。系統設計采用擾動觀察(P&O)最大功率點追蹤算法,可以實現98%或更高的追蹤精度。

圖2顯示了該參考設計的系統功能框圖。其主要模塊包括MP2731 、MC96F1206 MCU、電池和系統負載。

基于鋰離子電池充電器IC的最大功率點追蹤系統

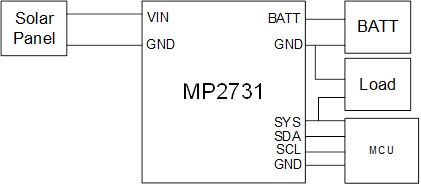

圖2: MPPT系統功能框圖

MP2731的功能特性包括:在9V輸入的5W系統中效率高達93%;MPPT精度達到98%;核心電路面積小至25mmx25mm;具有內置強大充電保護功能(包括JEITA和可調安全定時器)的全集成電源開關;具有I2C 接口,用于靈活的系統參數設置和狀態報告(請參見圖3)。

基于鋰離子電池充電器IC的最大功率點追蹤系統

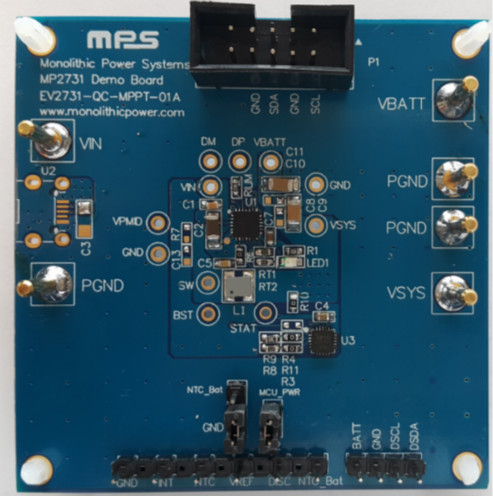

圖3: MPPT控制系統PCB

系統設計

MPPT原理

太陽能板的輸出功率取決于幾個因素:輻照度、太陽能板的工作電壓和電流、負載。通常,系統都存在一個最大功率點,在這一點上太陽能板向系統輸出最佳功率(請參見圖4)。使用最大功率點追蹤技術(例如P&O或增量電導法)可在變化的輻照條件下主動保持太陽能板在MPPT模式下運行。


基于鋰離子電池充電器IC的最大功率點追蹤系統
圖4: 太陽能板的P-V 和I-V曲線

在基于功率的P&O MPPT算法中,PV面板的功率-電壓導數(dP / dV)被用作追蹤參數。通過公式(1)可以計算何時達到最大功率點:

基于鋰離子電池充電器IC的最大功率點追蹤系統

硬件實現

DC / DC變換器通常被用來確保系統內部的MPP優化。高度集成的開關充電器(在此參考設計中為MPS的MP2731)連接在PV面板和電池負載之間。

基于鋰離子電池充電器IC的最大功率點追蹤系統
圖5: MP2731功能模塊

當面板處于低輻照度時,反向阻斷FET Q1用于阻斷從電池負載到PV面板的路徑。IC的輸入電壓/電流和輸出電壓/電流通過一個8位ADC采樣。IC支持I2C通信,能夠?qū)?shù)字化的電流和電壓信息輕松傳遞給外部MCU。

軟件實現

P&O MPPT算法通過ABOV半導體公司的20引腳8位MC96F1206 MCU實現。需激活MCU的I2C外設,以實現與MP2731之間的通信。

基于鋰離子電池充電器IC的最大功率點追蹤系統

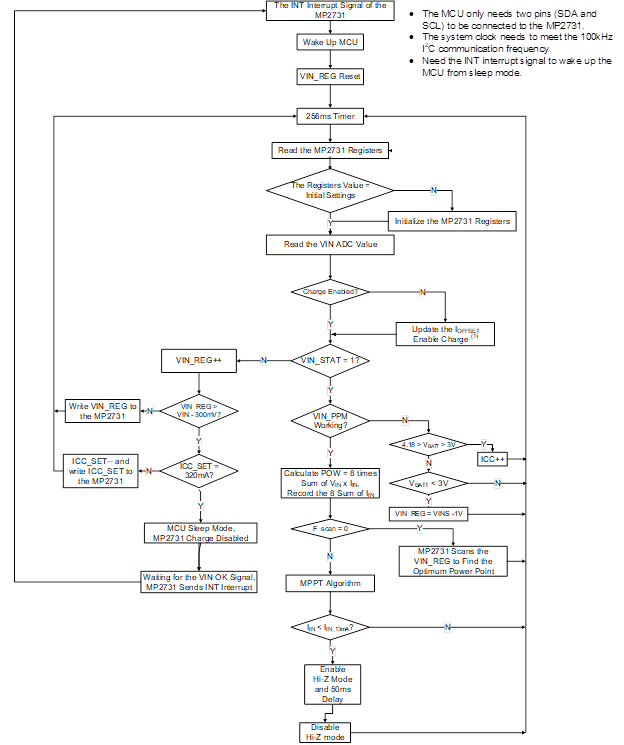

圖6: 系統級軟件流程圖

注意:在更新 IOFFSET, 之前,請關閉連接在MP2731 SYS引腳上的其他設備,以確保IOFFSET的正確校準。 圖6顯示了系統級軟件流程圖。當VIN降至欠壓保護閾值之下時,MCU進入睡眠模式;當VIN恢復時,將發送中斷(INT)信號以喚醒MCU。然后,MCU讀取MP2731

基于鋰離子電池充電器IC的最大功率點追蹤系統

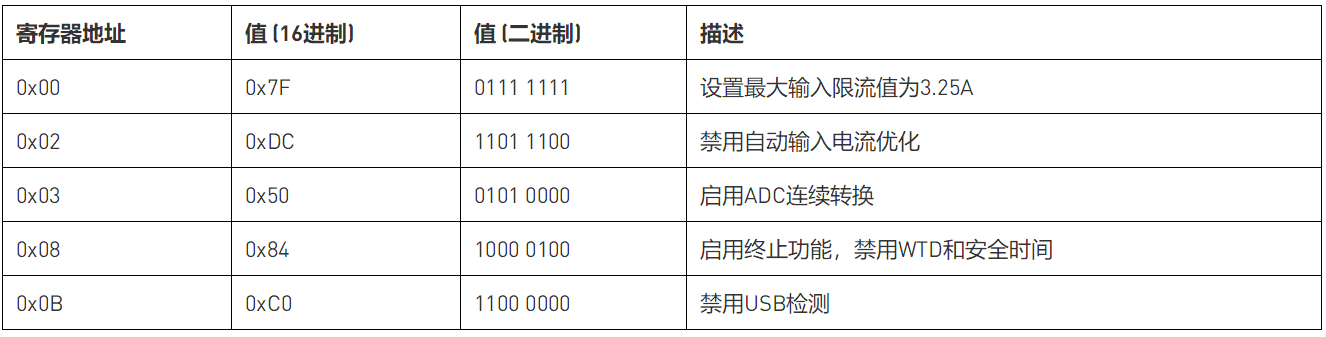

表1: 操作寄存器

將輸入電流限制設置為最大值,面板電壓將僅由輸入電壓限制環路控制。調整輸入電壓限制環路參考電壓,就可以調整PV面板電壓。MP2731初始化完成后,會讀取ADC初始值,然后啟用充電功能。

檢查VIN_STAT是否等于1。如果不等于1,則將VIN_REG增加一個單位,然后返回到VIN_STAT的先前值。如果VIN_REG達到最大限制,VIN_STAT仍不等于1,則充電電流逐漸減小,并返回到VIN_STAT設置的先前值。

當VIN_REG設置達到限值時,ICC設置為最小值。如果VIN_STAT仍不等于1,則MCU進入睡眠模式,MP2731的充電功能被禁用,直到INT中斷功能將MCU喚醒為止。

部分遮蔽時追蹤本地MPP

如果PV面板被部分遮蔽,而且可以使用常規P&O MPPT算法追蹤本地MPP,則每次輸入電壓標志發生變化時,MCU都會啟動一次掃描。MCU在面板開路電壓(VOC)的50%到80%之間,以100mV的步長調節MP2731的輸入穩壓參考電壓,以找到最佳功率點。

初始掃描之后,PV面板被設置為在最大功率點運行。為了在變化的負載和輻照條件下繼續追蹤最佳功率點,P&O算法每256ms在MCU上運行一次(請參見圖7)。

基于鋰離子電池充電器IC的最大功率點追蹤系統

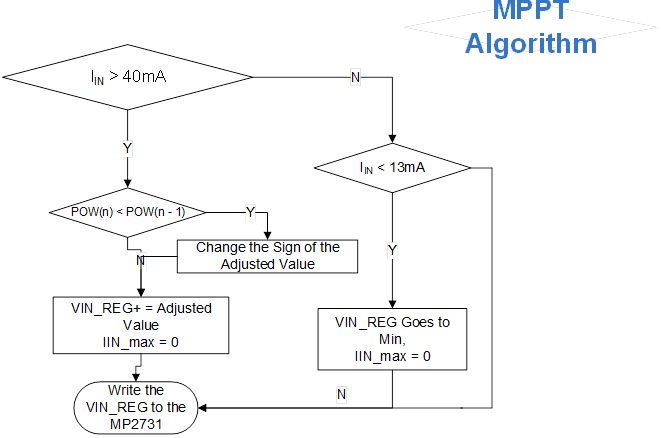

圖7: P&O MPPT算法

實驗結果

圖8顯示了具有(8V,500mA)MPP的PV面板的MPPT過程。t0之前為空載,PV面板在開路電壓下輸出12V。MP2731 IC和MCU上電之后,PV面板將以MCU預設的6V輸入電壓運行。從t0到t2,MCU掃描最大功率點。

在t1處找到最大功率點,但掃描算法繼續掃描輸入電壓,直到功率降至t2處記錄的峰值功率的85%。 t2之后,MCU將面板電壓設置為掃描出的峰值電源電壓,然后激活實時P&O算法。

圖9顯示了鋰離子電池的完整充電行為。從t0到t1,系統加電并掃描MPP。從t1到t2,隨著電池充電電流從恒定電流變?yōu)檩^低值,電池經歷了恒流(CC)和恒壓(CV)階段。當電池接近滿電時,PV面板的電壓將再次開始上升到面板的開路電壓。存在輕載條件是因為充滿電后電池消耗的負載電流較低。

基于鋰離子電池充電器IC的最大功率點追蹤系統

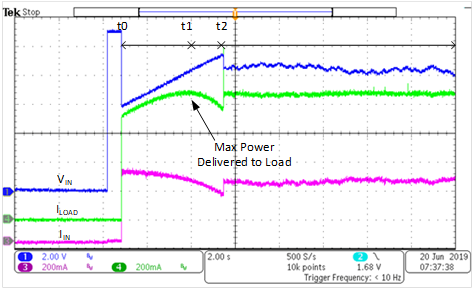

圖8:PV面板從上電到穩態的MPPT過程

基于鋰離子電池充電器IC的最大功率點追蹤系統
圖9: 充電周期內的MPPT行為

基于MP2731的MPPT系統具有低電阻和集成MOSFET,可在各種條件下實現高效率(見圖10)。

基于鋰離子電池充電器IC的最大功率點追蹤系統

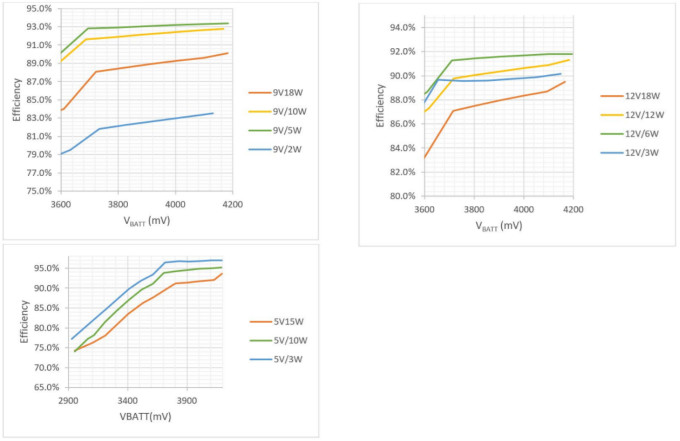

圖10: PV面板效率數據(5V, 9V, 12V)

基于鋰離子電池充電器IC的最大功率點追蹤系統
(PV面板電壓約為5V)

基于鋰離子電池充電器IC的最大功率點追蹤系統
(PV面板電壓約為8V)

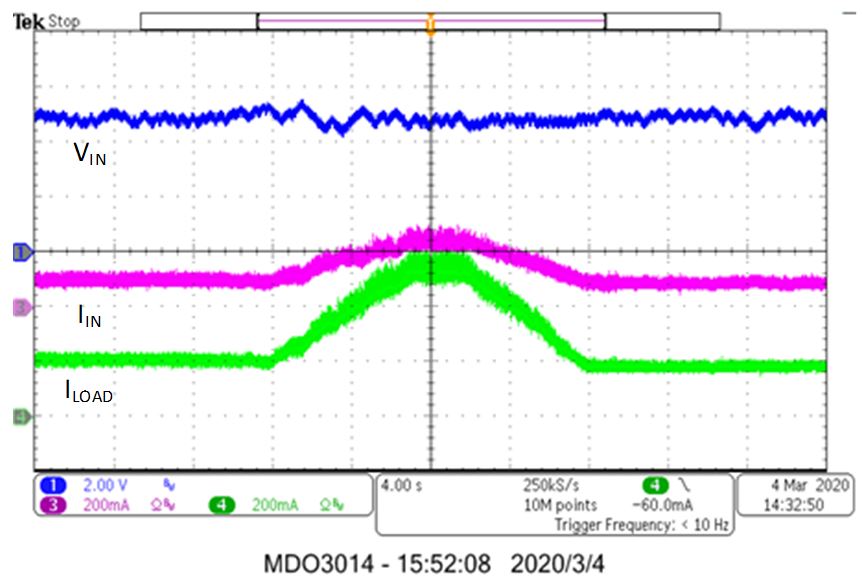

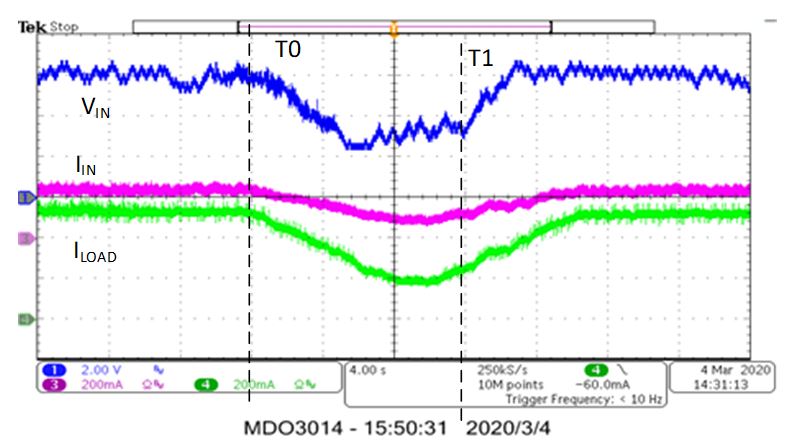

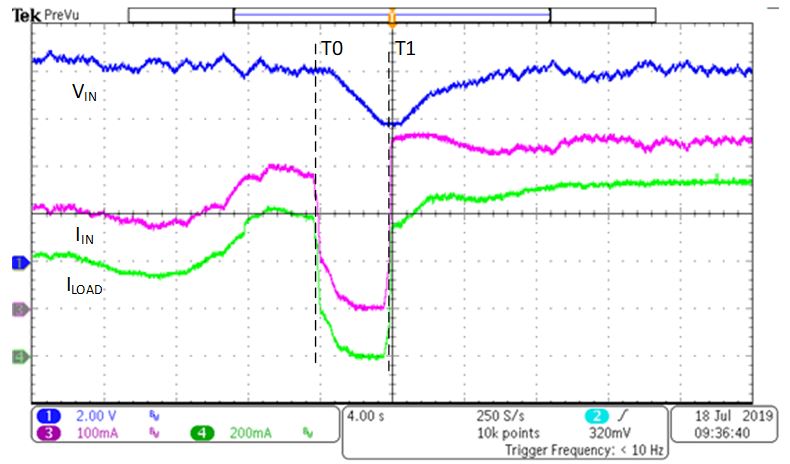

圖11: 部分遮蔽時的追蹤性能

圖11顯示了部分遮蔽時PV面板的追蹤性能。當t0發生部分遮蔽時,PV面板的電壓和電流會降低。在t1部分遮蔽消失,MPPT會將PV面板電壓調整回MPP級別。

基于鋰離子電池充電器IC的最大功率點追蹤系統
(PV面板電壓約為5V)

基于鋰離子電池充電器IC的最大功率點追蹤系統
(PV面板電壓約為8V)

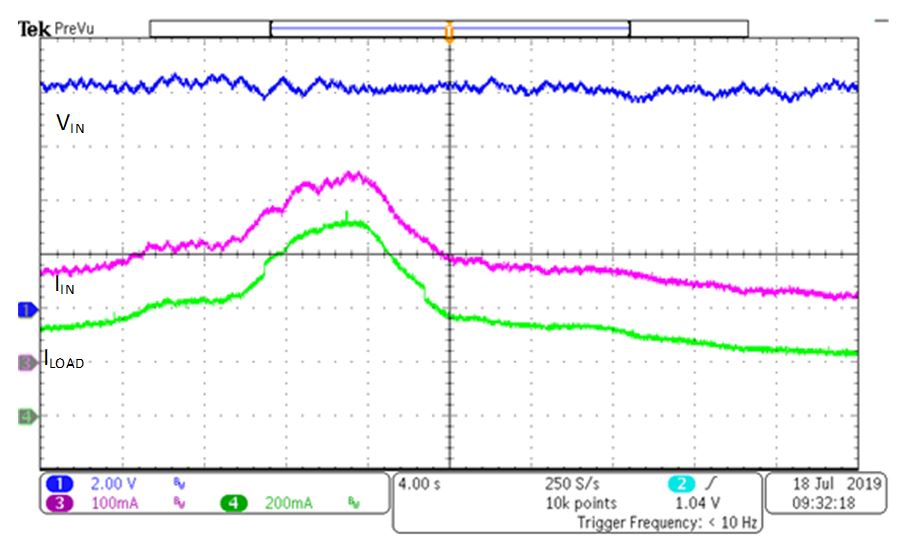

圖12: 自然光環境下的追蹤性能

圖12顯示了室外自然光下PV面板的追蹤性能。太陽輻照度的上下波動會影響PV面板的輸出電流。但是,MPP面板電壓通常不受輻照度(在此示例中約為8V)的影響。圖12顯示出有效的MPPT算法能夠在不斷變化的輻照條件下將MPP保持在8V。

結論

通過消除BOM中的分立式電壓和電流采樣電路,MP2731鋰離子電池充電器IC有效降低了室外物聯網系統的成本。其高度集成的低導通電阻可以實現具有緊湊PCB面積的高效系統。未來的產品開發計劃將需要適應更高功率、更高電壓的應用,需要進一步降低系統靜態功耗并為多面板系統開發解決方案。
