【導讀】工業用電源設計工程師們面臨著眾多供電挑戰；其中一個主要難題就是輸入電壓范圍的大幅變化。其中的原因有很多，其中就包括設計對遠距離的支持。例如，工廠會有一條在整個建筑內進行傳輸?shù)闹麟妷很墶Ｓ捎谧杩?、以及感?yīng)電壓和連接至電源不同位置的設備所導致的噪聲，或者大型電感和電容元件所引起的重度負載，這些長電壓軌會產生壓降。
圖1.寬輸入電壓 (Vin) 低噪聲3輸出降壓轉換器參考設計
圖1中的參考設計是一款具有3個低噪聲輸出的單輸入降壓轉換器。這個模塊使用的是LM43603，一款易電源 (SIMPLE SWITCHER®) 同步降壓DC/DC轉換器，此轉換器能夠在輸入電壓介于7V至36V范圍內時驅動高達3A的負載電流。LM43603的5V輸出能夠驅動LM26420 DC/DC穩壓器（請見圖2），進一步將輸出電壓降低至1.8V到2.5V的區間內，每個輸出能夠驅動1A的負載電流。這個電源適用于那些需要由單輸入DC電壓生成多個輸出的應用。它在7V至36V的輸入電壓范圍內提供很好的穩壓性能。
將全同步開關穩壓器和良好的布局布線技術組合在一起，有可能開發出一款諸如此類的緊湊解決方案。低噪聲解決方案如此重要的原因在于，用戶不希望將嘈雜電源的最初問題帶到后續設計中。如果電源能夠在較寬的電壓范圍內運行，它就使工業工程師們能夠克服多變電壓輸入范圍的問題，同時也使他們能夠在具有不一樣電壓范圍（比如說12VIN或24VIN）的多個不同背板上“剪切粘貼”。這使得設計變得更加簡單，也加快了總體上市時間，并降低了成本。
低噪聲解決方案在不增加額外設計難題的同時擴展了連接至主背板的設計數量。

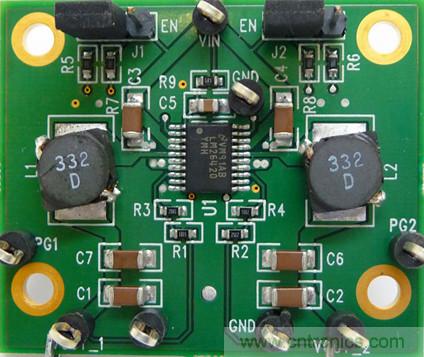

圖2. LM26420雙路DC/DC轉換器
