電流傳感器的線性傳遞函數如公式 1 所示，其中靈敏度(S) 和零電流輸出電壓分別表示增益和失調電壓。





在完全比例式器件中，靈敏度和失調電壓都隨電源電壓的變化而變化，因此，滿量程輸入電流總會產生零電壓輸出或電源電壓輸出，如圖 1 所示。

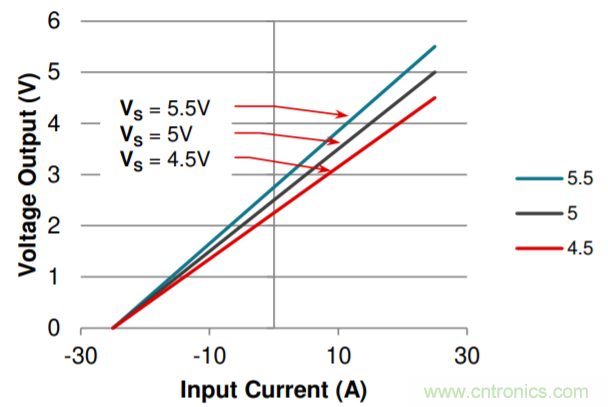

圖 1. 完全比例式電流傳感器響應



對于非比例式電流傳感器，給定輸入電流變化導致的電壓輸出變化與電源電壓無關，而且零電流輸出電壓始終是固定電壓，如圖 2 所示。

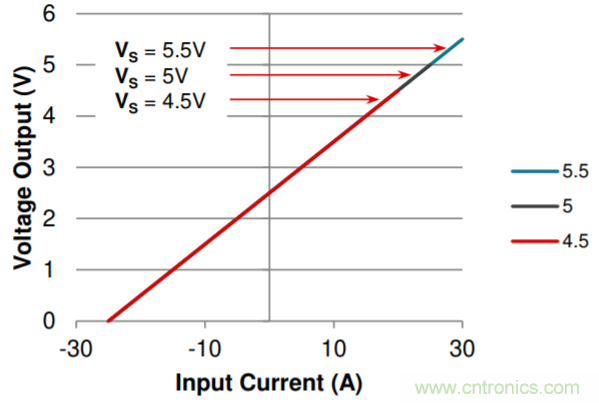

圖 2. 非比例式電流傳感器響應



如果常見傳感器的電源與 ADC 基準在運行過程中與預期差異較大，則該系統為比例系統，如圖 3 所示。比例式結構通過調整傳感器輸出范圍，減少了由變化的 ADC滿量程基準導致的一些誤差。然而，按比例調整并不是萬全之策，它會向系統中引入一些其他誤差。必須在有限電源電壓范圍內進行微調才能實現高精度，由于傳感器輸出范圍必須完全匹配 ADC 輸入范圍，設計靈活性會有所降低。另外，電源噪聲會直接注入到輸出信號，進而導致不良的電源抑制 (PSR)。

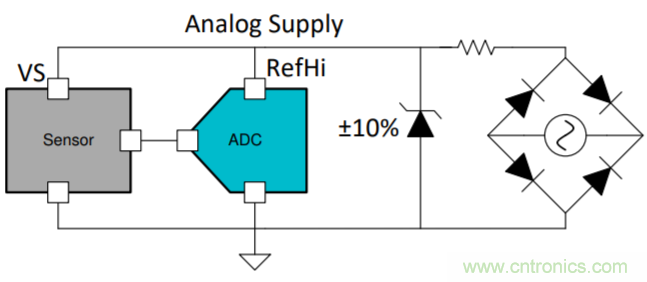

圖 3. 適用于不易調節電源的比例傳感器架構



對于具有穩定 ADC 基準的系統，無論是專用的內部電源還是外部基準，比例式方法都只會引入其他誤差和噪聲。在這種情況下，例如在圖 4 所示的架構中，具有固定靈敏度的電流傳感器提供了出色的解決方案。憑借固定的靈敏度，該器件具有顯著的 PSR 作用，甚至電源電壓與 ADC 滿量程電壓不同。集成式微控制器 ADC 通常就是這種情況。它還能優化靈敏度固定的內部電路，進而提高總精度并降低漂移。



圖 4. 適用于精密信號鏈的非比例式架構



TMCS1100 和 TMCS1101 是具有固定靈敏度的精密、隔離式磁性電流傳感器。TMCS1100 具有由外部供電、設置零電流輸出電壓的基準引腳，既能自定義動態測量范圍，又能向 ADC 傳輸全差分信號鏈，如圖 5 所示。此架構連同靈敏度固定的精密信號鏈實現了業界領先的溫度穩定性，而且在 –40°C 至 125°C 范圍內的精度大于 1%。



電流傳感器常用于電力系統中，其中，傳感器通常靠近電源開關元件，遠離 ADC 和控制器。這導致開關噪聲和瞬態事件與模擬電源和信號直接耦合。具有外部基準的固定靈敏度傳感器能使系統抑制上述兩種噪聲路徑。改進的 PSR 通過模擬電源和外部基準抑制噪聲注入，從而實現偽差分或全差分感應并抑制噪聲與輸出信號耦合。由于差分測量可防止零電流輸出電壓產生任何漂移，因此，降低了系統級噪聲并提高了動態范圍。



圖 5. TMCS1100 經優化的信號鏈



由于可根據任何用例情況定制零電流輸出，此架構顯著提高了設計靈活性。通過選擇適當?shù)幕鶞?zhǔn)電壓，可實現雙向、單向和自定義動態感應范圍。由于傳感器電源、基準和 ADC 基準之間無約束，傳感器輸出在無需調節的情況下即可跨越電壓電源范圍。



TMCS1101 具有提供基準的內部電阻分壓器，具有50%/10% 電源電壓兩種型號，分別適用于雙向和單向電流感應。該器件 具有 固定的靈敏度，而且在整個溫度范圍內的精度大于 1.5%。

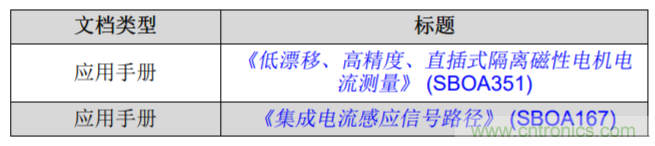

表 1. 相關技術手冊
