和傳統的風速傳感器相比，超聲波風速傳感器具有測量精度好、功能多的優勢，而且它的探頭的結構比較簡單，在很多應用領域中他替代了傳統的風速風向傳感器。所以在一些野外精確測量工作中人們會選擇這種傳感器。



超聲波風速傳感器主要是利用超聲波時差法來實現風速的測量，聲音在空氣中的傳播速度，會和風向上的氣流速度疊加。若超聲波的傳播方向與風向相同，它的速度會加快;反之，它的速度會變慢。因此，在固定的檢測條件下，超聲波在空氣中傳播的速度可以和風速函數對應。通過計算即可得到精確的風速和風向。例如：



經過壓差改變原理



在活動方向上設置一個固定的障礙物(孔板、噴嘴等)，這樣依據流速不同便會發作一個壓差。經過丈量壓差，能夠轉換成流速的丈量。



熱量搬運原理

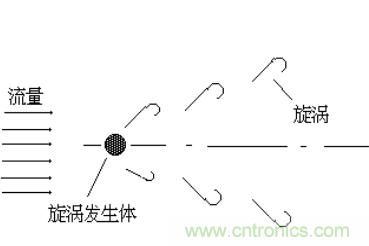

依據卡曼渦街理論(見圖一)，在無限界流場中筆直刺進一根無限長的非線性阻力體(即旋渦發作體C，風速傳感器的探頭橫桿)，當風流流經旋渦發作體C時，在漩渦發作體邊緣下流側會發作兩排交替的、內旋的旋渦列(即氣流旋渦)，而旋渦的發作頻率f正比于流速V，用公式表明如下：



f=StV/d；



因而超聲波風速傳感器就是使用超聲波旋渦調制的原理來測定旋渦頻率的。



超聲波風速傳感器具有安裝便利、測量精確的優勢，而且在很多領域都能靈活運用，大部分的超聲波風速傳感器使用在城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場、各類風扇制造業、需要抽風排氣系統的行業等。

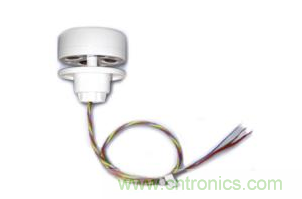

關于超聲波風速傳感器的應用法國LCJ Capteurs 超聲波風速傳感器——CV7-OEM是工釆網最新最精確的堅固型風速傳感器，可通過緊湊的風傳感器實現較高的準確度和連續的風速風向數據收集。無需維護，能夠在最極限條件下達到最高標準操作水平，此外關于聲音方面，聲音則是在交叉口由流動的物體傳輸。傳輸是是由電子聲學傳感器(1)用超聲波信號(2)在他們之間通信，沿著正交軸， 由風速(3)引起聲波傳輸時間不同。法國LCJ Capteurs 超聲波風速傳感器 - CV7-OEM則是在他們之間通信傳輸 4 種不同的測試，然而測試得到的食量頭部風用于計算。結合測量計算出風速和根據基軸計算出風向。溫度測量則是用于校準。傳感器的設計減小傾角的影響(4)（傳感器傾角的影響能被部分校正是由于傳感器空間的形狀） 。另一方面CV7 還可以傳輸了4 個獨立的測試數據以保證檢查用于頭風矢量計算的正確性，這個方法給出了 0.15m/S的風速靈敏度，卓越的線性度，可達到 40m/S。可廣泛應用于國防和航空航天氣象領域，比如無人機、地面發射及回收站、配套氣象站等。



但超聲波風速傳感器的價格相比傳統風速傳感器要貴很多，所以選用風速傳感器的時候根據實際情況，便于測量就好。
