噪聲分為兩類：內部噪聲和外部噪聲。內部噪聲是不可避免的，每個電子設備都會產生內部噪聲。LDO由理想的源供電，這意味著它不受外界影響，因此在輸入端沒有外部噪聲(雖然LDO在輸出端確實有內部噪聲)。外部噪聲是由外界影響(輸入處的紋波——實際源)產生的各種噪聲。輸入波紋與電源抑制比(PSRR)有關。



此外，還有如熱和閃爍等噪聲的不同類別。熱噪聲是由粒子的隨機熱運動引起的，這種運動稱為擴散。熱噪聲的存在沒有外部電壓連接。與熱噪聲不同的是，閃爍噪聲是由粒子電流的隨機變化引起的，這種運動稱為漂移。漂移是由外部電壓引起的，這意味著沒有外部電壓就不可能存在閃爍噪聲。



噪聲也可按頻譜劃分。我們用顏色來識別特定的噪聲頻譜。例如白色、粉紅色、棕色、灰色等。通過顏色識別的第一種噪聲是白噪聲，它在整個頻譜范圍內是平滑的。



那么我們?nèi)绾螠y量噪聲呢？如前所述，內部噪聲是由輸入端有理想源的LDO產生的噪聲。在實際測量中，這個理想的源可能是電池，它比LDO穩壓器具有更低的內部噪聲。這種噪聲與頻率有關，它由一個參數表示，如頻譜噪聲密度曲線或積分噪聲值(在通常為10 Hz至100 kHz的特定頻率范圍內，輸出噪聲電壓以微伏- uVRMS表示)。

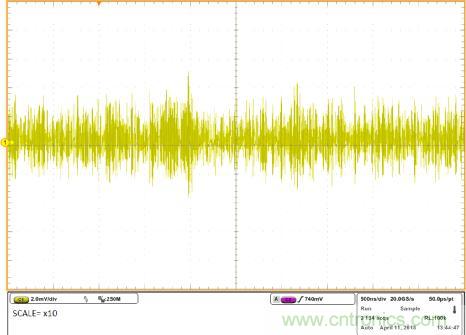

但什么是頻譜噪聲密度呢？如果您及時測量噪聲，您只能看到噪聲的絕對振幅值，但不能看到所有噪聲屬性的頻率。正如上面的圖片所示，噪聲在x10的范圍內。頻譜噪聲密度曲線是所產生的噪聲之和。每一噪聲都是在窄幅的頻率范圍內測量的。您可在下面的圖片中看到頻譜噪聲密度。

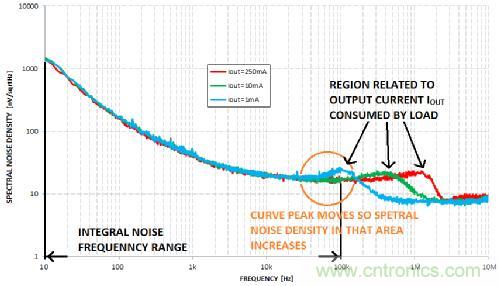

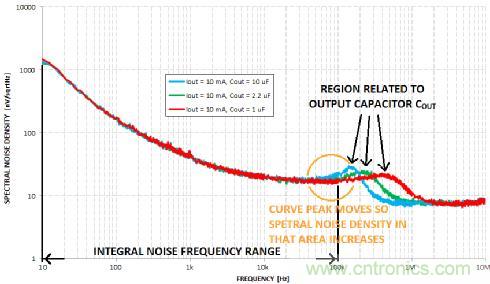

LDO輸出端的噪聲也與負載有關。負載消耗電流Iout，該電流值等于電阻RLOAD。與負載相關的是多個RLOAD和輸出電容COUT。較高的RLOAD值或較高的COUT值意味著與負載相關的曲線部分向較低頻率移動。在上面的圖片上，您可看到與IOUT有關，在下面的圖片中，您可看到與COUT有關。





安森美半導體有寬廣的LDO陣容，具有不同的噪聲參數。標準的LDO通常具有典型的50 uVRMS以上的積分噪聲，另外還有低噪聲產品(噪聲RMS)和超低噪聲器件(噪聲RMS)。例如最新的超低噪聲LDO是NCP 160/NCP 161/NCP 163/NCP 167系列和NCP 110。這些LDO的積分噪聲低于10 uVRMS，是敏感應用如射頻、傳感器、攝像機、智能手機、平板電腦或無線局域網的極佳選擇。



但是，如何表示LDO輸出的噪聲有多大呢？可用如上文所示的積分噪聲頻率范圍表示。這個范圍通常是10赫茲至100千赫。
