七招教你輕松改善電感線圈Q值

發布時間:2018-07-19 責任編輯:wenwei

【導讀】Q值是衡量電感器件的主要參數。是指電感器在某一頻率的交流電壓下工作時,所呈現的感抗與其等效損耗電阻之比。電感器的Q值越高,其損耗越小,效率越高。

品質因數Q是反映線圈質量的重要參數,提高線圈的Q值,可以說是繞制線圈要注意的重點之一。

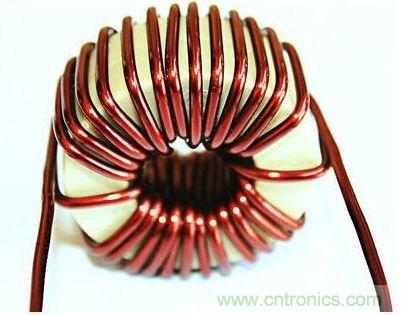

七招教你輕松改善電感線圈Q值

那么,如何提高繞制線圈的Q值呢,下面介紹具體的方法:

1、根據工作頻率,選用線圈的導線

工作于低頻段的電感線圈,一般采用漆包線等帶絕緣的導線繞制。工作頻率高于幾萬赫,而低于2MHz的電路中,采用多股絕緣的導線繞制線圈,這樣,可有效地增加導體的表面積,從而可以克服集膚效應的影響,使Q值比相同截面積的單根導線繞制的線圈高30%-50%。

在頻率高于2MHz的電路中,電感線圈應采用單根粗導線繞制,導線的直徑一般為0.3mm-1.5mm。采用間繞的電感線圈,常用鍍銀銅線繞制,以增加導線表面的導電性。

這時不宜選用多股導線繞制,因?yàn)槎喙山^緣線在頻率很高時,線圈絕緣介質將引起額外的損耗,其效果反不如單根導線好。

2、選用優質的線圈骨架,減少介質損耗

在頻率較高的場合,如短波波段,因?yàn)槠胀ǖ木€圈骨架,其介質損耗顯著增加,因此,應選用高頻介質材料,如高頻瓷、聚四氟乙烯、聚苯乙烯等作為骨架,并采用間繞法繞制。

3、選擇合理的線圈尺寸

選擇合理的線圈尺寸,可以減少損耗外徑一定的單層線圈(φ20mm-30mm),當繞組長度 L與外徑 D的比值 L/D=0.7時,其損耗最小;外徑一定的多層線圈L/ D=0.2-0.5,用t/D=0.25-0.1時,其損耗最小。

繞組厚度t、繞組長度L和外徑D之間滿足3t+2L=D的情況下,損耗也最小。采用屏蔽罩的線圈,其L/D=0.8-1.2時最佳。

4、選定合理屏蔽罩的直徑

用屏蔽罩,會增加線圈的損耗,使Q值降低,因此屏蔽罩的尺寸不宜過小。然而屏蔽罩的尺寸過大,會增大體積,因而要選定合理屏蔽罩的直徑尺寸。

當屏蔽罩直徑Ds與線圈直徑 D之比滿足如下數值即 Ds/D=1.6-2.5時,Q值降低不大于10%。

5、采用磁芯可使線圈圈數顯著減少

線圈中采用磁芯,減少了線圈的圈數,不僅減小線圈的電阻值,有利Q值的提高,而且縮小了線圈的體積。

6、線圈直徑適當選大些

線圈直徑適當選大些,,利于減小損耗在可能的條件下,線圈直徑選得大一些,體積增大了一些,有利于減小線圈的損耗。

一般接收機,單層線圈直徑取12mm-30mm;多層線圈取6mm-13mm,但從體積考慮,也不宜超過20mm-25mm的范圍。

7、減小繞制線圈的分布電容

盡量采用無骨架方式繞制線圈,或者繞制在凸筋式骨架上的線圈,能減小分布電容15%-20%;分段繞法能減小多層線圈的分布電容的1/3~l/2。

對于多層線圈來說,直徑D越小,繞組長度L越小或繞組厚度t越大,則分布電容越小。應當指出的是:經過漫漬和封涂后的線圈,其分布電容將增大20%-30%。

總之,繞制線圈,始終把提高Q值,降低損耗,作為考慮的重點。
