EWB簡介

發布時間:2013-09-08

ELECTRONICS WORKBENCH EDA(以下簡稱EWB):EWB軟件是交互圖像技術有限公司(INTERACTIVE IMAGE TECHNOLOGIES Ltd)在九十年代初推出的EDA軟件,但在國內開始使用卻是近幾年的事,現在普遍使用的是在WIN95環境下工作的EWB5.0(在國內曾見過6.0的演示版,注:EWB5.0也可以在WINDOWS3.1環境下使用,但需安裝WING32工具)。

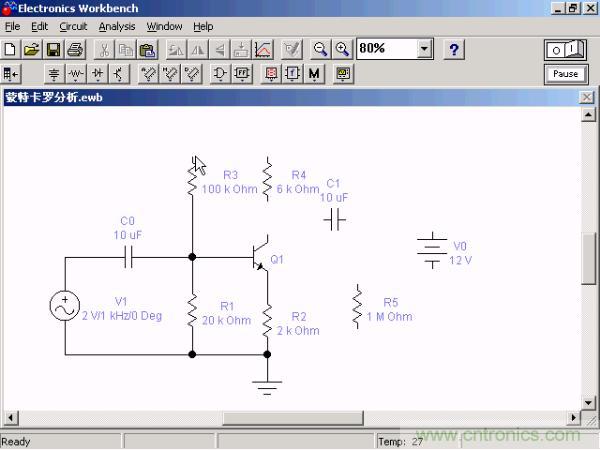

 EWB簡介
EWB簡介

相對其它EDA軟件而言,它是個較小巧的軟件,只有16M,功能也比較單一,就是進行模擬電路和數字電路的混合仿真,但你絕對不可小瞧它,它的仿真功能十分強大,可以幾乎100%地仿真出真實電路的結果,而且它在桌面上提供了萬用表、示波器、信號發生器、掃頻儀、邏輯分析儀、數字信號發生器、邏輯轉換器等工具,它的器件庫中則包含了許多大公司的晶體管元器件、集成電路和數字門電路芯片,器件庫中沒有的元器件,還可以由外部模塊導入。

  在眾多的電路仿真軟件中,EWB是最容易上手的,它的工作界面非常直觀,原理圖和各種工具都在同一個窗口內,未接觸過它的人稍加學習就可以很熟練地使用該軟件,對于電子設計工作者來說,它是個極好的EDA工具,許多電路你無需動用烙鐵就可得知它的結果,而且若想更換元器件或改變元器件參數,只需點點鼠標即可,它也可以作為電學知識的輔助教學軟件使用,利用它可以直接從屏幕上看到各種電路的輸出波形。EWB的兼容性也較好,其文件格式可以導出成能被ORCAD或PROTEL讀取的格式,該軟件只有英文版,在中文版的WINDOWS98下它的一些圖標會偏移兩個位置(在WINDOWS95下正常),但不影響它的使用,由于EWB的容量小,而且直接拷貝到別的機子上就可以使用.
EWB簡介
  EWB是一種電子電路計算機仿真軟件,它被稱為電子設計工作平臺或虛擬電子實驗室,英文全稱為Electronics Workbench。EWB是加拿大Interactive Image Technologies公司于1988年開發的,自發布以來,已經有35個國家、10種語言的人在使用。EWB以SPICE3F5為軟件核心,增強了其在數字及模擬混合信號方面的仿真功能。SPICE3F5是SPICE的最新版本,SPICE自1972年使用以來,已經成為模擬集成電路設計的標準軟件。EWB建立在SPICE基礎上,它具有以下突出的特點: 1.采用直觀的圖形界面創建電路:在計算機屏幕上模仿真實實驗室的工作臺,繪制電路圖需要的元器件、電路仿真需要的測試儀器均可直接從屏幕上選??;

  2.軟件儀器的控制面板外形和操作方式都與實物相似,可以實時顯示測量結果。

  3.EWB軟件帶有豐富的電路元件庫,提供多種電路分析方法。

  4.作為設計工具,它可以同其它流行的電路分析、設計和制板軟件交換數據。

  5.EWB還是一個優秀的電子技術訓練工具,利用它提供的虛擬儀器可以用比實驗室中更靈活的方式進行電路實驗,仿真電路的實際運行情況,熟悉常用電子儀器測量方法。


綜上所述,本文已為講解EWB簡介,相信大家對EWB簡介的認識越來越深入,希望本文能對各位讀者有比較大的參考價值
