如何在 3DICC 中基于虛擬原型實現多芯片架構探索

發布時間:2023-11-28 責任編輯:lina

【導讀】在系統定義和規劃時,虛擬原型可以用來分析架構設計決策可能產生的影響,將系統的功能性和非功能性要求轉化為系統的物理硬件屬性,包括裸片的目標工藝、面積大小以及不同組成芯片的組裝要求等。根據不同的解決方案,選擇不同的chiplets和堆疊架構,進行早期的分析驅動的架構探索和優化迭代,包括電氣可靠性、散熱、良率分析、應力分析等等。從而可以基于目標系統的指標定義,確定系統的瓶頸所在——性能、功耗、存儲容量/帶寬、面積/體積、成本以及上市時間等,逐步建立和完善各類分析模型,使得整個系統最終定型。


前言


Chiplet多芯片系統將多個裸芯片集成在單個封裝中,這對于系統架構的設計來說增加了新的維度和復雜性,多芯片系統的設計貫穿著系統級協同設計分析方法。


在系統定義和規劃時,虛擬原型可以用來分析架構設計決策可能產生的影響,將系統的功能性和非功能性要求轉化為系統的物理硬件屬性,包括裸片的目標工藝、面積大小以及不同組成芯片的組裝要求等。根據不同的解決方案,選擇不同的chiplets和堆疊架構,進行早期的分析驅動的架構探索和優化迭代,包括電氣可靠性、散熱、良率分析、應力分析等等。從而可以基于目標系統的指標定義,確定系統的瓶頸所在——性能、功耗、存儲容量/帶寬、面積/體積、成本以及上市時間等,逐步建立和完善各類分析模型,使得整個系統最終定型。


芯和半導體的3DIC Compiler(以下簡稱“3DICC”)設計平臺,全面支持chiplet多芯片系統2.5D/3D集成設計和仿真。本文介紹如何在3DICC設計平臺實現基于虛擬原型實現多芯片架構探索。整個流程包含chiplets虛擬原型和頂層創建、布局堆疊規劃、Bump/TSV設計規劃、PG網絡規劃和系統早期EMIR&Thermal分析等。


案例介紹


如何在 3DICC 中基于虛擬原型實現多芯片架構探索

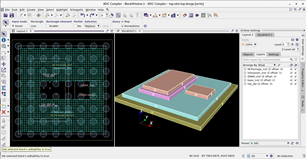

圖1:多芯片系統3D架構探索、布局、分析和迭代


1. Chiplets虛擬原型和頂層創建


創建chiplets虛擬原型,包含長寬尺寸和信號接口規劃。


如何在 3DICC 中基于虛擬原型實現多芯片架構探索

圖 2 :虛擬芯片原型創建


創建虛擬頂層網表,建立芯片間互連關系,包含多芯片系統的所有實例和互連,但不會產生用于生產制造的實際GDS。


如何在 3DICC 中基于虛擬原型實現多芯片架構探索


如何在 3DICC 中基于虛擬原型實現多芯片架構探索

圖3:虛擬頂層網表創建


2. 布局堆疊規劃


Chiplet多芯片系統架構和布局規劃有諸多因素需要考量,如chiplets和IP選擇、接口協議和類型、裸片是并排放置還是垂直堆疊等等,選擇的確定取決于目標應用在功耗、性能、功能、成本和散熱等方面的要求。

3DICC對于系統的架構布局支持多種芯片堆疊方式,如face-to-face、face-to-back等,在布局探索過程中,這些都可以從2D和3D的視圖進行交互式設計,快捷直觀。


如何在 3DICC 中基于虛擬原型實現多芯片架構探索

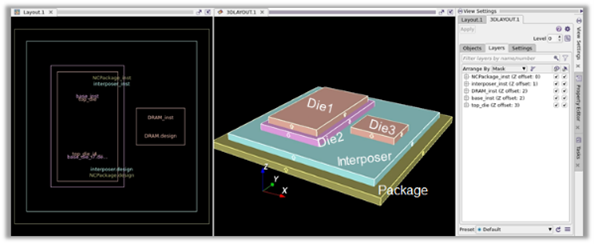

圖4:堆疊布局探索


3.Bump/TSV設計規劃


在chiplets的架構探索和設計階段,需要完成系統級Floorplan和各個層次的bump planning。


對于ubump、TSV、C4 bump的設計,3DICC支持多種規劃方式,包括CSV、Excel表格以及圖形界面陣列設計等,可以根據實際的設計條件和需求,選擇適合的方式進行。例如:


Die1:已有Excel表格類型IO信息,導入文件自動創建。


如何在 3DICC 中基于虛擬原型實現多芯片架構探索

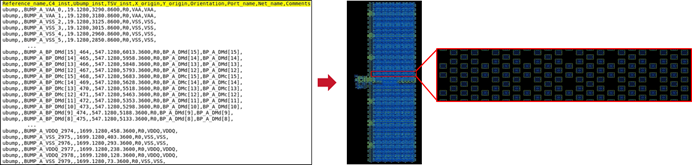

圖 5:導入excel格式的bump map


Die2:已有CSV格式IO信息,導入文件自動創建。


如何在 3DICC 中基于虛擬原型實現多芯片架構探索

圖6:FanOut設計頂層創建


Die3:只有IO信號列表,可以設定區域和pattern創建,也可以由工具基于信號接口關系自動分布創建。


如何在 3DICC 中基于虛擬原型實現多芯片架構探索

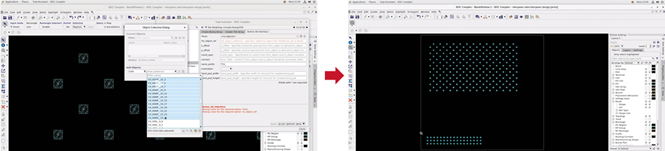

圖7:設定區域和pattern創建bump陣列


如何在 3DICC 中基于虛擬原型實現多芯片架構探索

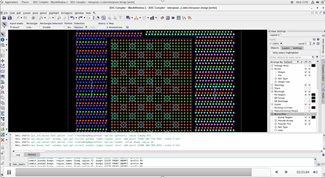

圖8:工具自動分布創建bump陣列


4.PG網絡規劃和系統早期EMIR&Thermal分析


3DICC可以快速建立不同類型和pattern的PG網絡,用于支持原型階段的EMIR和Thermal建模分析。這些結果為PG網絡、bump/TSV陣列、芯片熱功耗、芯片堆疊方式等設計選擇確定提供了必要的數據支持,推進架構探索設計迭代優化。


如何在 3DICC 中基于虛擬原型實現多芯片架構探索

圖9:PG網絡實現


如何在 3DICC 中基于虛擬原型實現多芯片架構探索

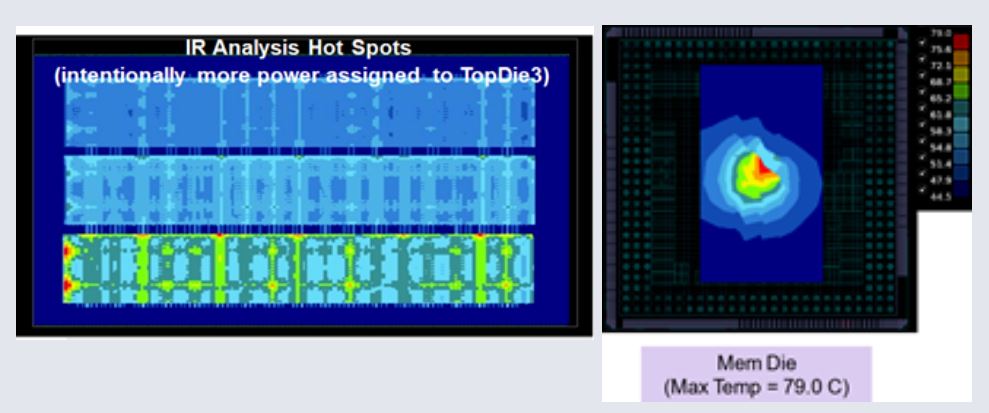

圖10:EMIR&Thermal分析示例


總結


與單片系統相比,chiplet多芯片系統在架構定義階段,必須通過功能架構、物理架構的協同假設和優化,從整個系統的角度進行設計和驗證,問題越早發現,就越有可能做出有影響力的改變來優化整個系統。通常來說,有價值的設計數據通常要到設計流程的后期才能獲得,而借助虛擬原型技術,開發者可以更好地掌控功耗和性能,同時仍可以在設計過程中做出修正和優化,從而規劃出系統的理想藍圖。


3DIC Compiler提供的基于虛擬原型實現多芯片架構探索,對于多芯片系統的可行性、可優化性和可實現性等方面提供了有效且高效的功能支持。

(文章來源:芯和半導體)
